在导电玻璃发光字的制作中，经常有从业者提出疑问：“发光字的正负极是不是直接连接到蚀刻线上？”要解答这个问题，需深入理解导电玻璃发光字的原理。
这类标识的核心在于导电膜与蚀刻线的协同作用 —— 前者赋予玻璃导电能力，后者则通过精心设计实现分区导电。
蚀刻线的本质作用——它并非导线，而是实现分区导电的工艺环节。蚀刻线的设计直接影响导电膜电阻、电流分布及视觉效果，决定了发光字的亮度均匀性、功耗效率与美学表现。
一、蚀刻线：分区导电的“隐形工程师”
1.分区导电原理
传统导线通过物理铜线传输电流，而导电玻璃发光字采用透明导电膜替代导线。但整张导电膜若直接通电，无法实现完整回路。
通过激光切割技术，将导电膜分割成多个独立的导电区域（即“分区”），每个分区对应一个或一组发光体，形成完整电路：
电源电极连接点：每个分区边缘设置电极，作为电源接入点；
发光体电极连接点：可以在分区内任意点位设置发光体取电的电极；
电路设计：可单独采用串联、并联或者串联、并联并用；
独立电路单元：单个分区故障不影响整体电路。
正负极连接逻辑：发光体正负极并非直接连蚀刻线，而是焊接在分区电极上。蚀刻线本质是“绝缘沟壑”，用于隔离不同分区。

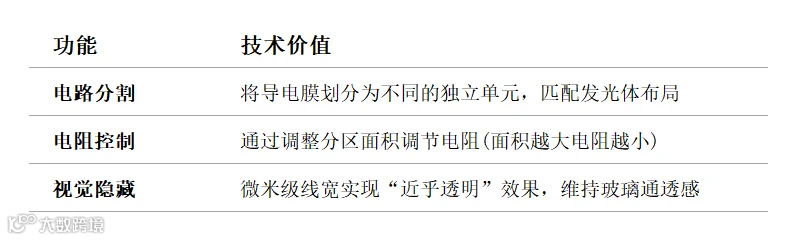

2.蚀刻线的三大功能
二、蚀刻线设计的三大平衡点
1.线间距：电阻与电压的博弈
线间距（相邻蚀刻线的距离）直接决定分区面积，进而影响电阻：
间距扩大：分区面积增大→电阻降低→适合大功率发光体（如招牌主标题）
例：间距30cm的电阻仅为10cm间距的1/3（相同方阻下）
间距缩小：分区面积减小→电阻升高→易导致电压衰减增加，引发“边缘暗区”
技术隐患：发光体过密、过小间距，需增加蚀刻线数量，可能导致电阻陡增，电压不足，良率下降
设计策略：
大字体/高功率区：采用宽间距降低电阻；
密集小字体区：合并相邻发光体为一体，减少蚀刻线数量；
长距离传输：采用“双向供电”替代单路供电，缩短电流传输路径和降低等效电阻，从而降低电压降。
2.线宽：隐形与可靠的矛盾
线宽（蚀刻线条粗细）需在绝缘可靠性与视觉隐蔽性间取得平衡：
过宽：肉眼可见灰色线条，破坏玻璃通透感；
过细：激光切割深度不足→导电层残留→分区短路；
设备依赖：高精度激光设备（微米级）是实现超细线宽的前提，中小厂商常因设备限制无法自行加工。
3.线路数量：与字体设计的协同
蚀刻线数量匹配发光字排布：
过度分割：小分区过多→电阻累积→整体电压衰减加剧；
较少分割：大分区、分区较少→所接发光体较少→难以满足客户需求；
解决策略的核心在于平衡分区数量与单区面积。例如，当导电膜面积较小时，可通过筛选客户需展示的内容，让部分信息发光、部分信息不发光；或采用其他技术手段，减少发光体的数量与功耗，从而降低对电压的需求。

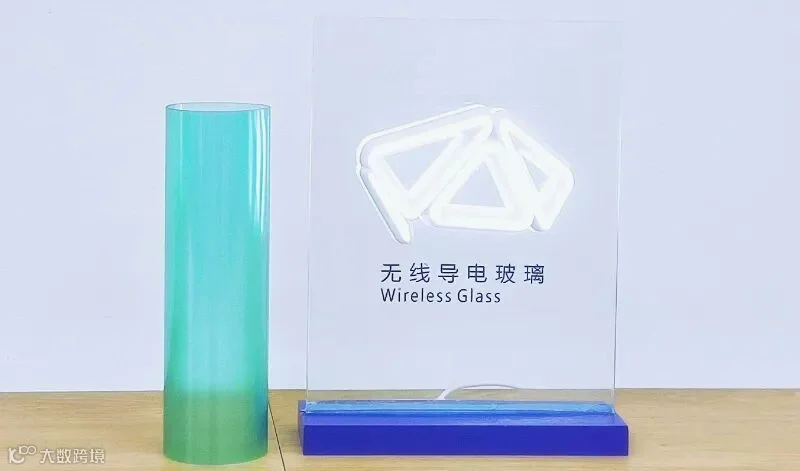

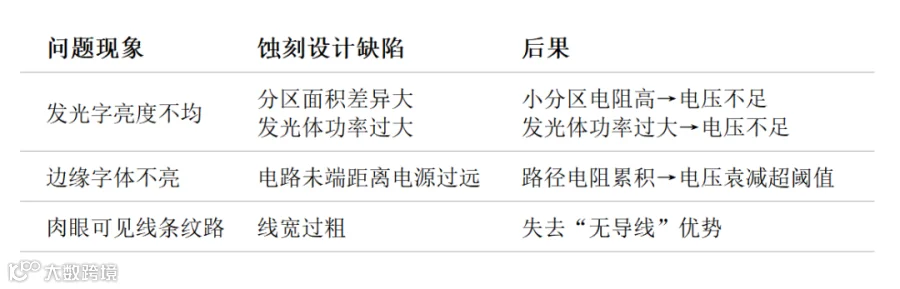

三、失败案例：蚀刻设计失衡
四、综合优化：材料、设计与工艺的三角支撑
想要导电玻璃发光字实现稳定发光，需三者协同：
1.材料优选
导电膜方阻<10Ω/□（从源头降阻）；
透光率>85%+雾度<2%（保障视觉效果）；
高抗氧化性（防止电阻随时间上升）。
2.电路设计
电压冗余设计：在电源端提升输出电压，以抵消导电膜在电流传输过程中产生的电压损耗（电压降），确保发光体最终获得的实际电压能够满足其正常工作。
3.封装保护
封装保护：覆盖高阻隔PET膜，延缓导电层氧化（寿命提升3倍以上）。
结语：技术本质是精密平衡
导电玻璃发光字并非“去掉导线”这般简单，而是以导电膜结合蚀刻工艺重构电路设计。蚀刻线在导电玻璃发光字中极为重要——既要分割电流路径，又要隐藏自身存在。
与其追问“正负极是否接蚀刻线”，不如深入理解：蚀刻线是电流的边界，导电膜才是电流的管道。
