法兰的相关种类介绍，值得收藏！

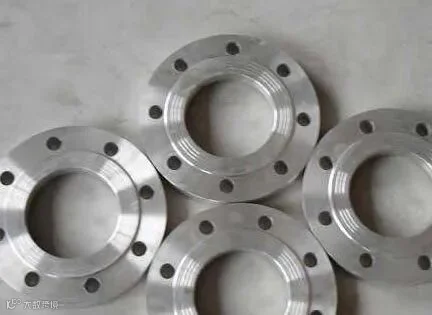

一、异径法兰

产品名称：异径法兰

技术参数：按照国家标准执行

质量标准：严格按照国家制定的相关标准生产制造

产品规格：DN15-DN2000

产品包装：木箱或者其它

产品颜色：金属本色

产品特点：抗防腐，耐酸碱，使用寿命长等，价格计算合理，表面光滑，耐酸耐碱耐高温，外形美观，质感性能强

生产工艺：专业整体锻打，锻压制造、中板割制、中板卷制等

加工方式：高精度数控车床车削，普通车床精车，氩弧焊等加工

公称压力sch5s,sch10s,sch20s,sch30s,sch40s等

制造标准：国标，美标，俄标，日标等

材质：201，304.316.316L.0Cr18Ni9.321.202等

用途：广泛应用于水利，电力，电站，管道配件，工业，压力容器等

连接方式：法兰螺母，螺栓连接。

二、不锈钢法兰

不锈钢法兰品名：不锈钢法兰（Stainless steel flange）

规格：1/2″～240″（10-6000）

压力等级：0.6Mpa ～32Mpa、150Lb ～2500Lb、PN0.25-PN42.0

材质：304、304L、321、316、316L、310S等各种材质

化工部标准：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-2009(PN系列）、HG20615-2009（Calss系列）

应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、食品等行业。

三、压力容器法兰

产品名称：压力容器法兰

规格：DN300~3000

产品备注：压力容器法兰应用行业：暖通 电力 楼宇供水 压力容器配件，压力管道配件。

产品类别：法兰系列

应用行业：暖通 电力 楼宇供水 压力容器配件，压力管道配件。

应用技术参数：

密封 公称压力 PN，MPa（bar）　0.6 1.0 1.6 2.5 4.0 6.4

凹凸面（MFM） DN1300~3000 DN300~3000 DN400~2000 DN300~800

榫槽面（TG） DN1300~3000 DN300~3000 DN300~3000 DN300~800

全平面（FF ） DN300~3000 DN300~3000 DN300~3000 DN300~800

四、平焊法兰

平焊法兰包括板式平焊法兰、带颈平焊法兰。

（1）板式平焊法兰(PL)

板式平焊法兰结构示意图平焊法兰适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。

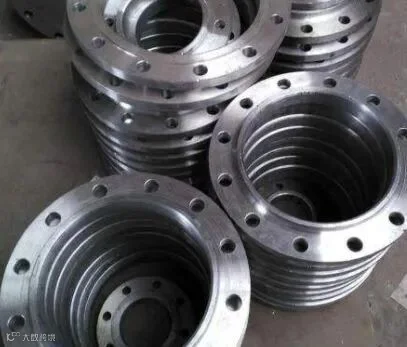

（2）带颈平焊法兰草图带颈平焊法兰（SO）

带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动，但现场安装较方便，可省略焊缝拍揉伤的工序，较受欢迎。

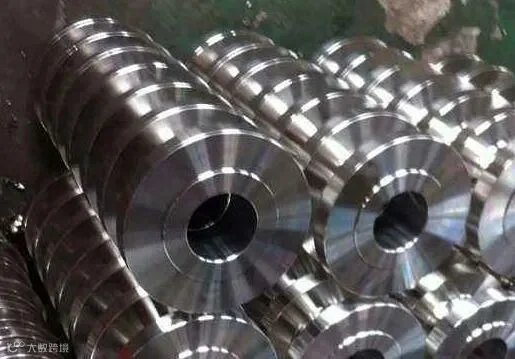

五、带颈对焊(WN)

对焊法兰盘：颈法兰焊接通常称为“高枢纽”法兰。其目的是转移压力的管道，从而减少在法兰基高应力集中。颈法兰焊接是最好的设计对焊那些由于其本身存在的结构性价值提供法兰。不过价格是比较高的，原因是产品的生产工艺复杂。

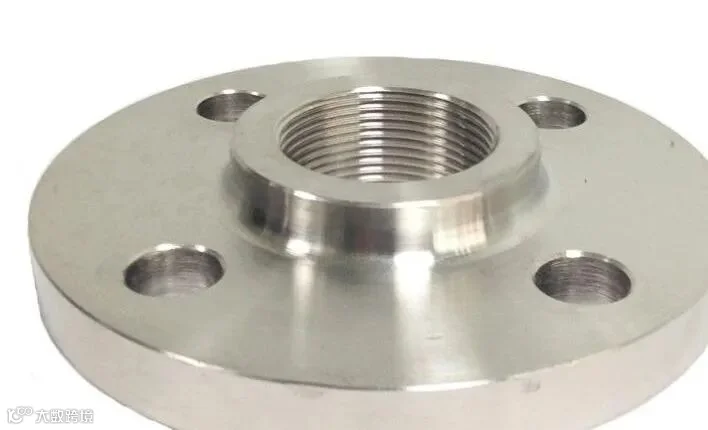

六、螺纹法兰

该螺纹法兰是用丝扣来连接的。但产品的中心有与管子相对应的螺纹尺寸。其主要优点是它可以不焊接组装。

七、滑动法兰盘

滑动法兰具有较低的枢纽，因为管道进入单法兰焊接前。这是焊接的内部和外部提供足够的强度，防止泄漏。滑动的法兰，都是无聊稍大的外径管道的匹配。他们是优于颈法兰的焊接，由于初始成本较低，许多用户，但最后的安装费用大概不会低的，因为所增加的焊颈法兰少。

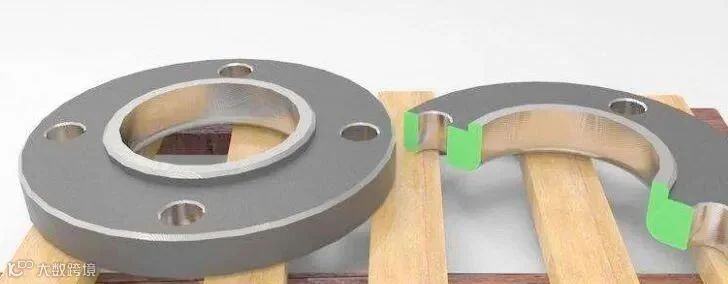

八、搭接法兰盘

在搭接法兰实际上是完全相同的滑动法兰，除非它在孔和法兰种族之间的一个半径。这是必要的半径有   法兰容纳搭接存根结束。通常，搭接法兰和搭接存根月底交配一起将装配系统。

该插座焊法兰是一个类似的滑动法兰，除非它有一个孔和反孔尺寸。计数器孔与管道的匹配，使管道插入到法兰类似的滑动法兰。在较小的孔的直径是一样的ID相同管道的匹配。限制是内置的孔，作为一个专为管道肩套停留在底部。这消除了任何流量限制在使用插座焊法兰。

九、承插焊法兰(SW)

承插焊法兰

Socket Welding Flange

承插焊法兰密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）

材质：碳钢（Carbon Steel）：ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70；

合金钢（Alloy Steel）：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、 Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ、35CrMoV、 45CrMo等

制造标准：ANSI B16.5、GB/T9117.1-2000—GB/T9117.4-200等

十、螺纹法兰(TH)

螺纹法兰公称通径：DN8～DN100 工作压力：1.0～2.5（MPa） 板式螺纹法兰材料：不锈钢、碳钢、合金钢。

螺纹法兰用途：适用消防、煤气、冷热水、空调、空压管、油管、仪表、液压管等工业与民用管螺纹锁固密封等。

十一、法兰盖(BL)

法兰盖，也称盲板法兰，是中间不带孔的法兰，供封住管道堵头用。密封面的形式种类较多，有平面、凸面、凹凸面、榫槽面、环连接面。

密封面：平面（FF）、突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）

生产材料：

碳钢（Carbon Steel）：ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70；

不锈钢（Stainless Steel）：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；

合金钢（Alloy Steel）：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、 St45.8/Ⅲ。

十二、松套法兰

（1）带颈对焊环松套法兰

松套法兰对焊环松套带颈法兰对焊环松套板式法兰平焊环松套板式法兰 板式翻过松套法兰 另外为了满足装置后锁紧的需要，有杆部有孔的，这些孔可以使螺栓受振动时不至松脱 . 有的法兰螺栓没螺纹的光杆要做细，叫细杆法兰螺栓 . 这种法兰螺栓有利于受变力的联结 . 钢结构上有专用的高强度螺栓. 头部会做大些 . 尺寸也有变化热镀锌圆钢是使熔融金属与铁基体反应而产生合金层。

（2）平焊环松套法兰(PJ/SE)

平焊环松套法兰盘是可以活动的法兰片，一般是配套在给排水配件上（伸缩节上最常见），厂家出厂时伸缩节两端就各有一片法兰，直接与工程中的管道、设备用螺栓连接。使用平焊环松套法兰盘的目的一般是为了节省材料，其结构分成两部分，管子部分一头和管道接，一头做成翻边，法兰盘部分套在翻边上。法兰盘采用低等级的材料，而管子部分使用和管道一样的材料，达到节省材料的目的。

（3）平焊环松套法兰：

1、节约成本。当管材材质特殊，价格昂贵时，焊接同样材质的法兰成本高。

2、不便于焊接或不便于加工或需要的强度大。如塑料管、玻璃钢管之类。

3、便于施工。如连接时法兰螺栓孔对应不便于找正或者防止日后更换设备法兰螺栓孔有变等。

平焊环松套法兰的缺点：

1、承受压力低。

2、焊环处强度低（特别是厚度3mm以下时）

平焊环松套法兰生产标准：

国标：GB/T9112-2000（GB9113·1-2000～GB9123?4-2000）

美标：ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）

日标：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）

德标：DIN2573、2572、2631、2576、2632、2633、2543、2634、2545（PL、SO、WN、BL、TH）

化工部标准：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91

法兰标准：HG20592-2009(PN系列）\HG20615-2009（Calss系列）

机械部标准：JB81-59～JB86-59、JB/T74-1994、JB/T79-94～JB/T86-94

压力容器标准：NB/T47020-2012～NB/T47027-2012、JB1157-82～JB1160-82 B16.47A/B B16.39 B16.48

（4）环槽面法兰及法兰盖

大直径平板法兰

大直径高颈法兰

八字盲板

对焊环松套法兰6

十三、旋转法兰

固法兰

堆焊/覆焊法兰

船用搭焊钢法兰标准号：本标准适用于船舶产品、海洋工程产品。主要材质有：碳钢、 合金钢、低温钢、不锈钢。

十四、锻打法兰连接就是把两个管道、管件或器材，而锻打法兰连接是管道施工的重要连接方式。

锻打法兰连接使用方便，能够承受较大的压力。　在工业管道中，锻打法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见法兰冲压弯头的连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。含铬量0.1%～0.5%（锻打法兰一般情况下不含铬），含碳量在1.0%以下并且锻打法兰采用高温锻打制造，有些锻打法兰表面硬度（HRC）虽然可以达到≥56以上（淬透层只有15㎜左右），因锻打法兰材质淬透性较差其心部硬度一般只有30多度，正常情况下锻打法兰时常采用水淬处理。

十五、法兰保护罩（法兰保护接头）

法兰保护罩主要用于所有工业的法兰连接防腐。

法兰保护罩该产品的法兰保护封头用于保护法兰面（凸面或环形接头）。双端螺柱和垫片免于腐蚀。该产品适用于316 ss 不锈钢及非金属（塑料），它的制造尺寸从½” 到144”ANSI,API和AWWA法兰连接直径。法兰封头系统与法兰填料结合可以在恶劣应用环境中保护。

法兰密封罩的结构：

316不锈钢带或非金属带

316 ss铸件

316 ss蜗轮夹具

封闭槽氯丁橡胶层（温度. – 34.4°C到82°C)

ECH橡皮衬垫 （温度. – 34.4°C到149°C)安全溢流阀可以释放5 psi

美思特科法兰密封罩的优势：

易于安装

无需特殊工具

易于检测

连接耐用 （不易损坏）

紫外线稳定非金属材料

可重复使用

十六、法兰填料系统

适合80°C的温度。

法兰填料是一种长期解决腐蚀问题的独特方案。

法兰填料是一种以复合极性聚合物基的涂层。膏状的形式使其无需预处理即可使用。粘弹配方使这种材料流入间距和空隙，产生一种极好的可以防腐蚀的密封。

法兰填料系统法兰填料因其易于使用而省时，省钱。提供长期保护。

性能：极好的粘结到钢铁，FBE（熔解环氧粉末），聚氨酯，聚乙烯高级电阻耐候/抗盐温度范围从-51°C到80°C填充整个空隙可拆除/重复使用法兰表面无需过多预处理使用有灵活喷嘴的手动或气动枪平缓注入。这样可以保证在用CZ缠绕带密封前环形缝隙被完全填充。

E-2400/E2000高温法兰填料——适合149°C的温度。

E-2400/E2000高温防腐法兰填料为保护法兰连接在温度达149°C高温中免于腐蚀而设计的产品。

E-2400/E2000是一种以非电解方式用一种凝胶对钢制法兰，螺栓，管道和结构进行防腐保护。

用ASTM-B1117盐雾试验对螺母.螺栓装配进行2000小时的测试，用E2000/2400保护的区域依然可以用手转动。正确使用E2000/2400帮助保护法兰连接免于腐蚀。

十七、高温法兰密封
