VOCs废气收集——密闭罩及半密闭罩，附控制点风速测量

在VOCs收集系统中，密闭罩和半密闭罩是很常见的收集方式，今日来分享下，如下：

1、密闭罩

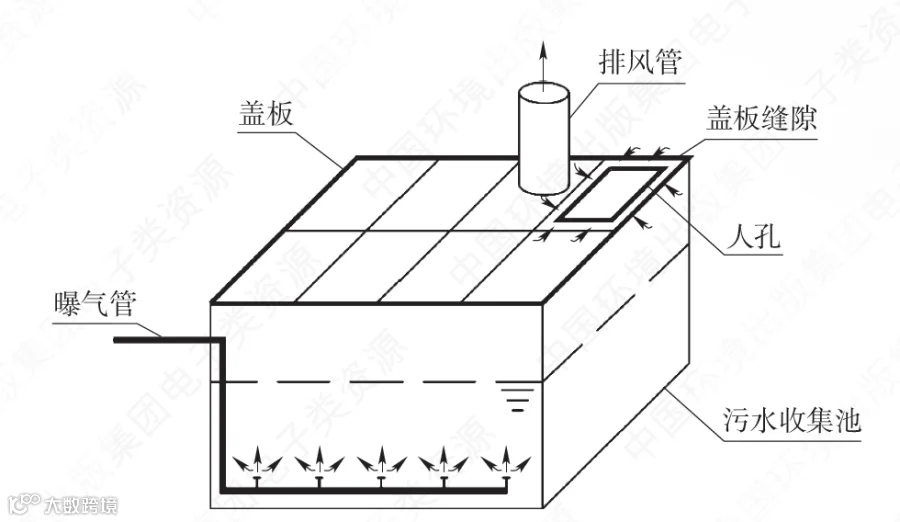

对于各类收集排风罩，很少存在完全意义上的密闭，或多或少存在开孔或缝隙，密闭罩开口、缝隙的断面控制风速取0.4～0.6 m/s。下图所示为典型的散发VOCs 的废水收集池。

废水收集池顶部加盖，整体构成一个密闭罩。盖板的缝隙、人孔的孔口缝隙为该密闭罩的开口断面。

2、半密闭罩

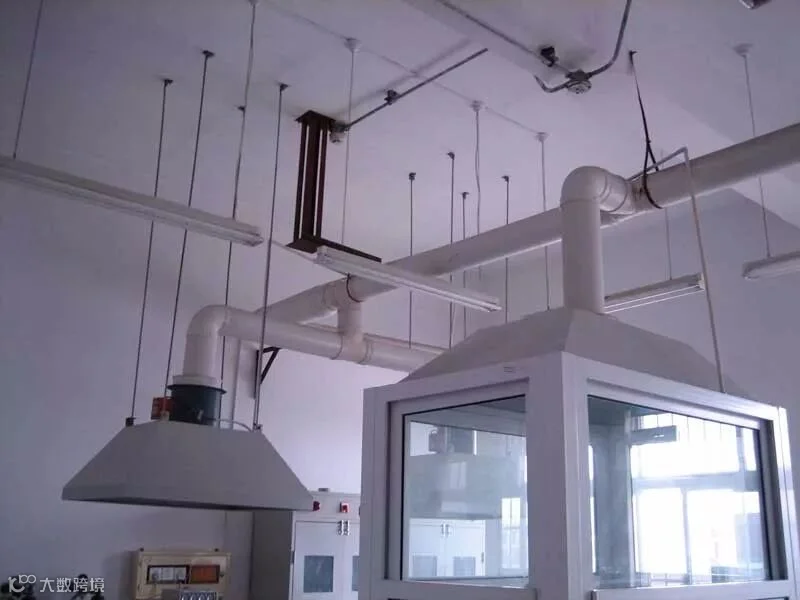

半密闭罩是密闭罩的一种特殊形式，具有可操作的开口面，如下：

对于操作口平均风速，开口没外部气流干扰的取0.4～0.6 m/s；放在室外或有干扰气流的取1.2 m/s。

附：如何测量控制点风速？

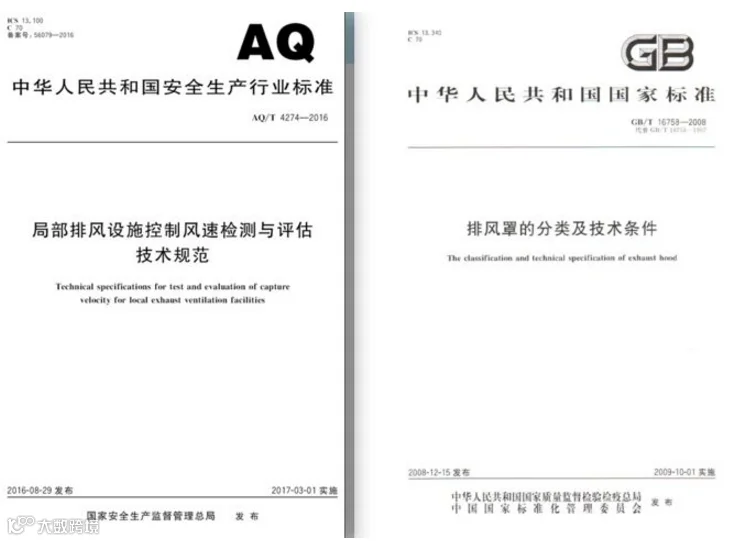

1、按照GB-37822标准要求，对于局部集气罩（外部排风罩），控制风速测量执行 GB/T 16758《排风罩的分类及技术条件》GB/T 16758）、AQ/T 4274—2016《局部排风设施控制风速检测与评估技术规范》规定的方法。

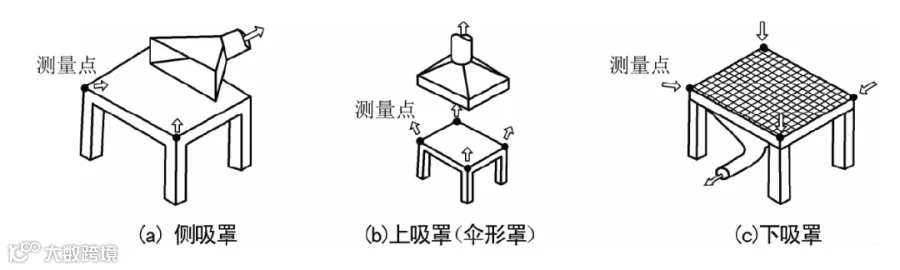

2、测量位置：距排风罩开口面最远处的 VOCs 无组织排放位置（逸散VOCs 的位置）。在 AQ/T 4274—2016 中给出了测量点示意图，可参考下图：

3、测量仪器：GB/T 16758 明确采用热电式风速仪（包括热球式、热线式），因控制风速低限为 0.3 m/s，不采用转轮式风速仪（精度不满足测量要求）。

4、测量方法：根据 GB/T 16758，在生产和通风系统正产运行时测量，将热电式风速仪的探头置于控制点处，测出此点的风速即为控制风速。
