8 、11 、14脚中间继电器的区别

8 、11 、14脚中间继电器的区别 德力西电气e电工
2020-05-14
2
导读:阿德的视频课堂

我是阿德,德力西电气e电工的代言人,集帅气、才华于一身的男人。阿德的视频课堂,记录日常的实验过程,带你科普简单实用的电工小常识。


欢迎大家在评论区留言,向阿德提问,与电工朋友们交流学习。

今天的阿德的视频课堂,我们来看看8、 11、 14脚中间继电器的区别。

中间继电器


中间继电器主要是用于继电保护与自动控制系统中,以增加触点的数量及容量,在控制电路中是起传递中间信号的作用。中间继电器的触头只能通过小电流,它一般是没有主触点的,因为过载能力比较小。所以它用的全部都是辅助触头,而且数量比较多。常见的包括有8脚、11脚、14脚的中间继电器。


这边我们对比一下德力西的8脚 、11脚、 14脚中间继电器,看看他们有什么区别。一般来说中间继电器上面都标明了电压等级和接线方法,无需说明书,一般13和14接线圈,其余触点按标示接即可,11脚的有些许不同(线圈是10和11),不过11脚的应用的少一些。

01

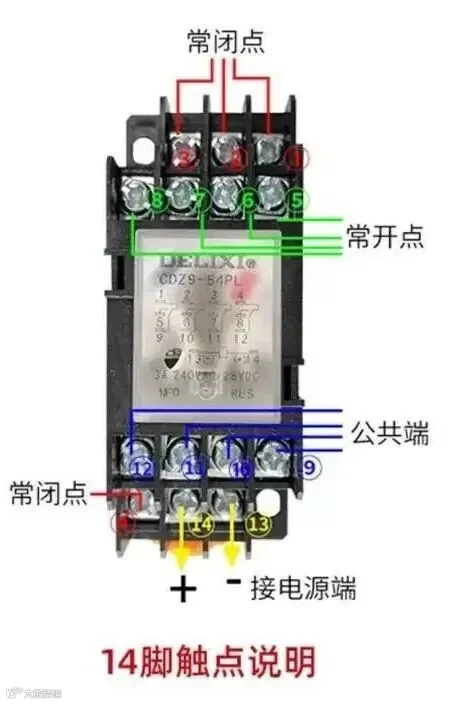

14脚中间继电器


对于14脚中间继电器,13和14是继电器的线圈引脚,用来接控制电源的,中间继电器就是通过控制其线圈的带电与否来控制触点的断与合。1,5,9;2,6,10;3,7,11;4,8,12分别为四组触点,其中9,10,11,12为触点公共端,5,6,7,8为常开点,1,2,3,4为常闭点。他们之间的关系是这样的,以1、5、9为例,9和1是常闭,9和5是常开。只要搞清楚常开常闭就不会错了。

02

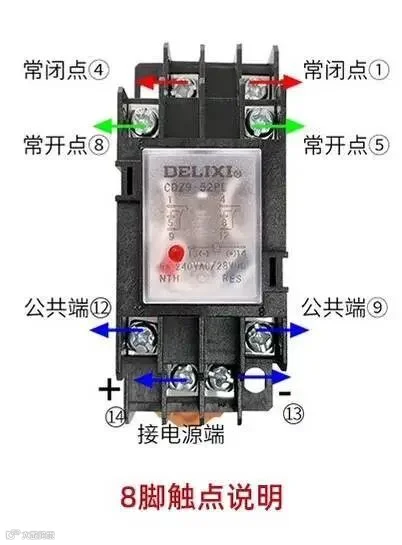

8脚中间继电器


对于8脚中间继电器,13和14是继电器的线圈,用于接电源。其余六个脚,1,5,9和4,8,12,分别为两组触点,它和14脚中间继电器的区别就是少了两组触点。

03

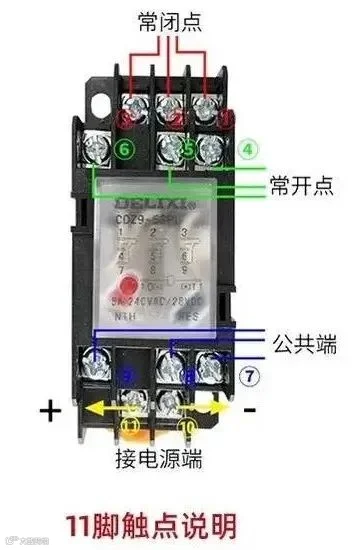

11脚中间继电器


对于8脚中间继电器,10和11是继电器的线圈,用于接电源。其余九个脚,1,4,7;2,5,8;3,6,9分别为三组触点。这里的7,8,9为公共端,以1,4,7为例,1和7是常闭点,4和7是常开点。11脚和8、14脚中间继电器的区别就是触点的标号不一样了

我们在使用中间继电器的时候,只需要看看上面的标注说明进行接线就可以了。

最后,一起来看阿德的视频课堂里是如何区分8 、11 、14脚中间继电器的。
