温控仪，又称温度控制器，它是近年发展起来的新一代工业自动化检测控制仪表，采用全数字化集成设计，具有定点恒温控制、手动/自动切换、报警开关量输出等功能。
温控仪的型号很多，输出方式稍有不同，接线方法也有所不同，以说明书和温控仪上的接线图为准。
虽然接线方法可能有所差异，但工作原理都是一样的，只要弄懂了工作原理，随便哪一款温控仪我们都能直接接线。
那么，现在就让阿德就以XMTD系列之一的温控仪接线为例给大家说一下温控仪的工作原理吧！

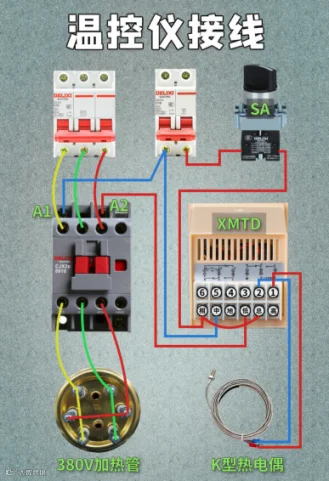

如上图所示，380V的三相电源主电路直接通过交流接触器的主触点连接到加热管，温控仪接入220V电源，热电偶作为温度传感器接入温控仪的1、2端子。
正常工作时，温度传感器（即热电偶）感应到此时的温度低于设定值，温控仪的总和低导通，接触器线圈得电吸合，加热管被接通，开始工作。
当加热管温度达到设定值时，温控仪的总和低断开转为总和高导通，接触器线圈失电，触点复位，加热管停止加热，温度逐渐降低，当温度低于设定值时，又变为总和低导通，加热开始以此循环工作。
这中间有一个温度的“回差”，这个“回差”是通过温控仪设置的，大多数的温控仪都可以设置温度的“回差”范围。不同品牌的温控仪参数和设置方法稍有不同。
总的来说，温控仪可广泛应用于塑料机械、包装机械、食品机械以及冶金、制冷、化工、医疗等行业的温度检测和控制，配上相应的传感器也可用于压力、流量、液位等物理量的显示和调节。
