最近很多人咨询关于越级跳闸的问题，相信大家在工作中也遇到过，下面就带大家了解一下什么是越级跳闸。
越级跳闸是指电力系统故障时，本应由保护整定优先跳闸的断路器来切除故障电路，但是却由上一级断路器跳闸来切除故障，造成大范围断电跳闸行为称为越级跳闸。
CHAPTER 01
越级跳闸的案例
在一次维修过程中，我们发现只要是下雨天配电柜主断路器容易跳，下面的断路器都没跳。后来经过检查发现主因是线路被在厂边上种菜的员工挖破线皮，导致一下雨就容易跳总闸，晴天看不出来问题。最后维修发现导致这种故障的次因是没有按照三级配电的要求安装漏保。
这个案例还只是很多越级跳闸中情况的一种，一起分析越级跳闸的更多原因吧！
CHAPTER 02
越级跳闸原因
（1）通常设计的做法是：主断路器的规格等于各分路断路器电流之和。但这样计算主断路器选择的规格往往很大，有时设计者考虑负载不会全部同时运行，考虑到节约成本，往往主断路器负载容量小于各支路断路器负载综合的容量，这时当各支路负载同时工作时，电流大于主断路器就会发生主断路器跳闸。
（2）主断路器有漏电保护装置然而支路断路器没有带漏电保护功能，当系统漏电大于等于主开关设定的漏电电流时主断路器跳闸。
（3）有一些断路器不能设置整定电流大小和动作时间，使用时没有看清楚就安装，导致保护时限配合不当。
（4）下级断路器配置的保护无法正确判断故障（比如单相接地故障但未配置零序保护）。
（5）有些型号的断路器能判断三相不平衡，当电流的不平衡度超过定值就跳闸。
（6）系统中谐波超标也可能导致断路器产生误动作。同时对于漏电断路器来说，由于谐波汇漏电流的作用，可能使断路器异常发热，出现误动作。
（7）还有工作中不要经常带负荷操作主开关，容易导致触头碳化，接触不良后电阻增大电流升高发热跳闸。最后考虑主断路器内部机械故障或者电气故障。

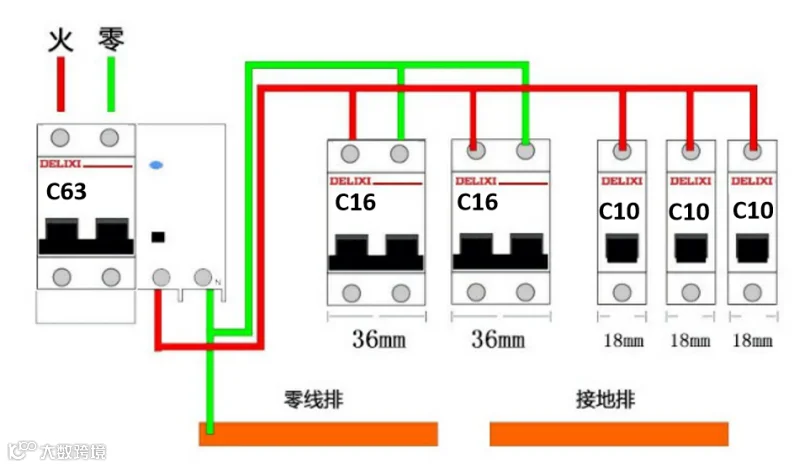

合理配置断路器
CHAPTER 03
越级跳闸处理办法
处理办法也是针对越级跳闸的原因进行条理的分析，如发生上级断路器越级跳闸，若查明有分路保护动作，但该分路断路器未跳闸，则分断该级断路器，然后恢复上级断路器；
若查明各分路保护均未动作，则应检查停电范围内设备有无故障，若无故障可推合上级断路器，并逐一试送各分路断路器。当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障断路器。
检查是否是该分路漏电，或者该分路没有安装漏电保护，可对该线路进行隔离维修更换。如果找不出来是没有任何规律的跳说明问题出在主断路器。需要检查主断路器可能出现的问题。
CHAPTER 04
预防越级跳闸
很多时候在做项目前要提前规划好，防止后面出现越级跳闸的问题。
（1）发生越级跳闸的很大原因设计人员设计时对漏电开关或断路器选型不合理；对现场负载计算不清晰，对各种开关的设计方式，特别是保护元件的保护方式不同，不能进行配合使用。因而不同的开关在一起使用时就会出现误动跳闸现象。
特别是在选用漏电开关时 在开关的选择配合上要严格认真，动作电流选择不能太大，动作电流选择太大了电力系统或工业设备电气控制系统发生故障时断路器不动作，不能起到保护作用，动作电流选择太小，会引起经常误动作而影响生产。

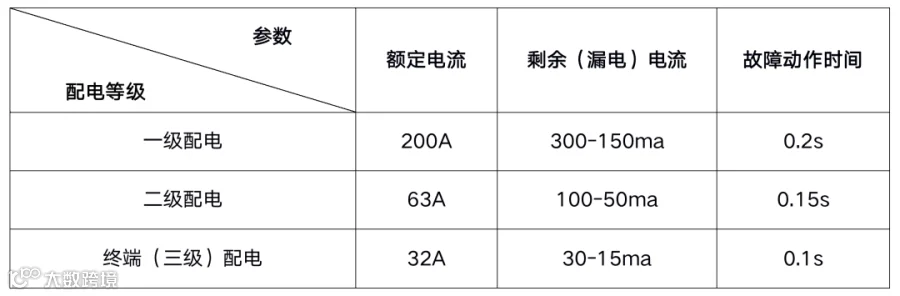

（2）无论过载还是短路、接地故障等，都是通过电流大小和断路器动作时间按照从大到小设计，如下图。但是时间上的配合更为重要，因为故障电流很有可能同时满足多级断路器的保护定值大小。
三级配电
（3）设置好了三级配电断路器的动作电流和动作时间，是不是就能保证不越级跳闸了，也是不一定，为什么？其中有一点也非常重要，那就是断路器完全断开故障电流所需的机械动作时间，除了设定的动作时间外，因为不同厂家不同型号的灵敏度也不一样，又因为断路器的保护时间都是毫秒级别的，所以这个差异也有可能会影响断路器间的配合。因此最好使用同一厂家的断路器才能比好的保证。
CHAPTER 05
总结
很多人在处理故障的时侯脑袋发懵，经常是着急想到哪里就检查哪里，这样做是很浪费时间的。碰上问题点了还好，没碰往往会越修越没底。
所以我们先要根据故障现象判断出故障概率最大的，同时优先处理一些容易发现的故障。这样才能以最小的时间处理好问题。
