举个简单的例子，在星三角降压启动中就需要用到通电延时继电器，要先让星形启动，设定时间到达后三角形启动同时断开星形启动，从而达到降压启动。

断电延时继电器的工作过程是时间继电器线圈得电后，延时闭合动断触头，延时断开动合触头，立即工作，等到线圈失电后，在延时设定的时间到后在复位。

同样简单的案例，假设我们控制一台电机，要求在按下停止按钮需要延时一段时间后，电机再重新启动工作，这种情况下就需用到断电延时继电器来实现。

在绘制电路图，或者观看电路图的时候，我们需要认识元件图形符号和文字符号。

时间继电器的触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。半圆开口方向就是圆心朝里这边，触点是往圆心这边动作，知道这个可以帮助我们快速准确的判断触点类别和继电器类型。触点这个在绘图中经常容易搞错，需要搞清楚。

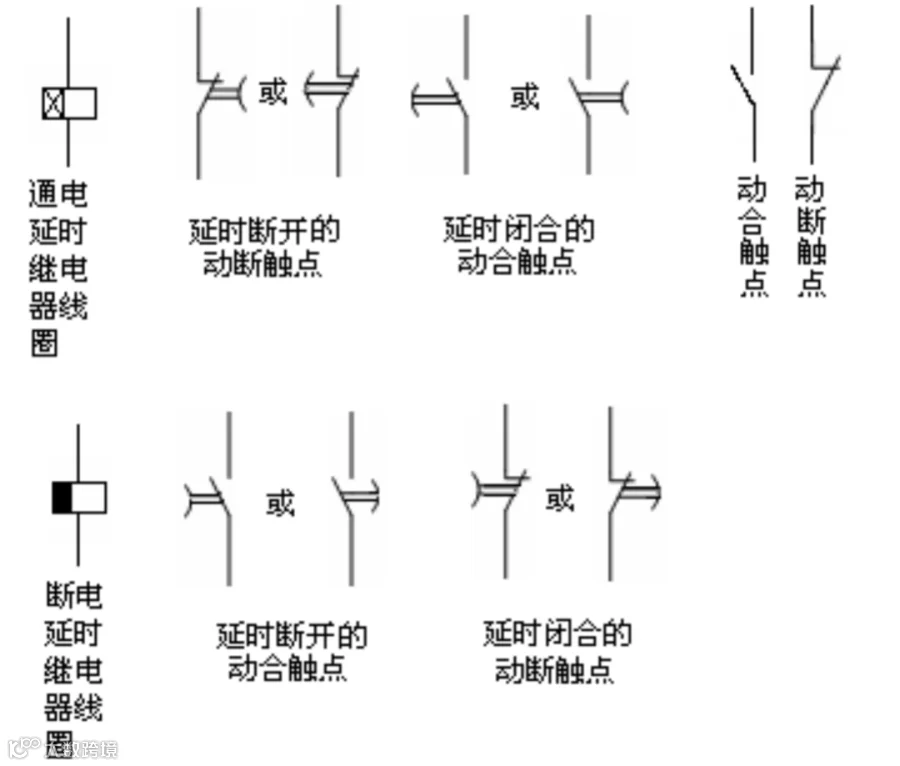

时间继电器的图形符号如图所示，两种文字符号为KT。图形符号有所不同，通电延时继电器前面正方形打了个小×，断电延时时间继电器线圈前面正方形是纯黑的。

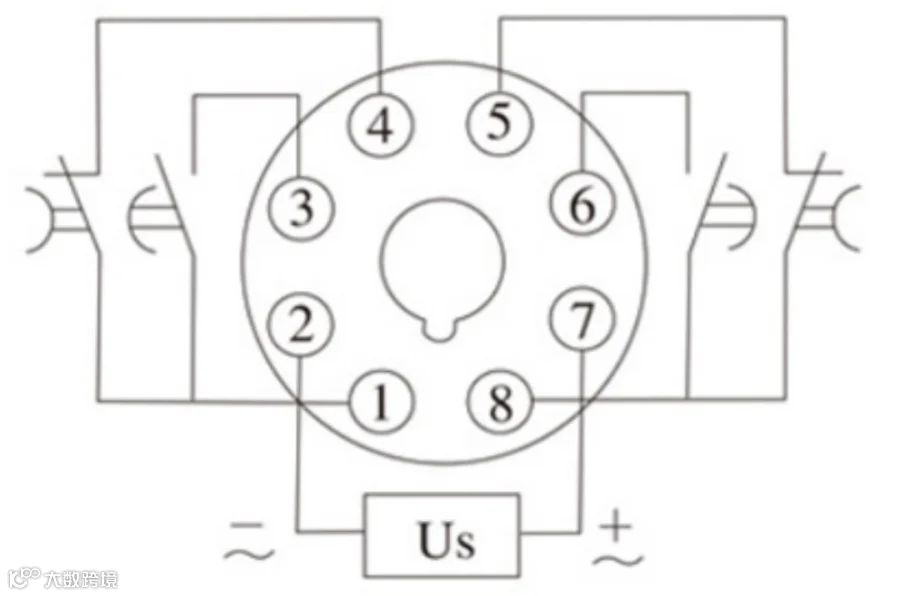

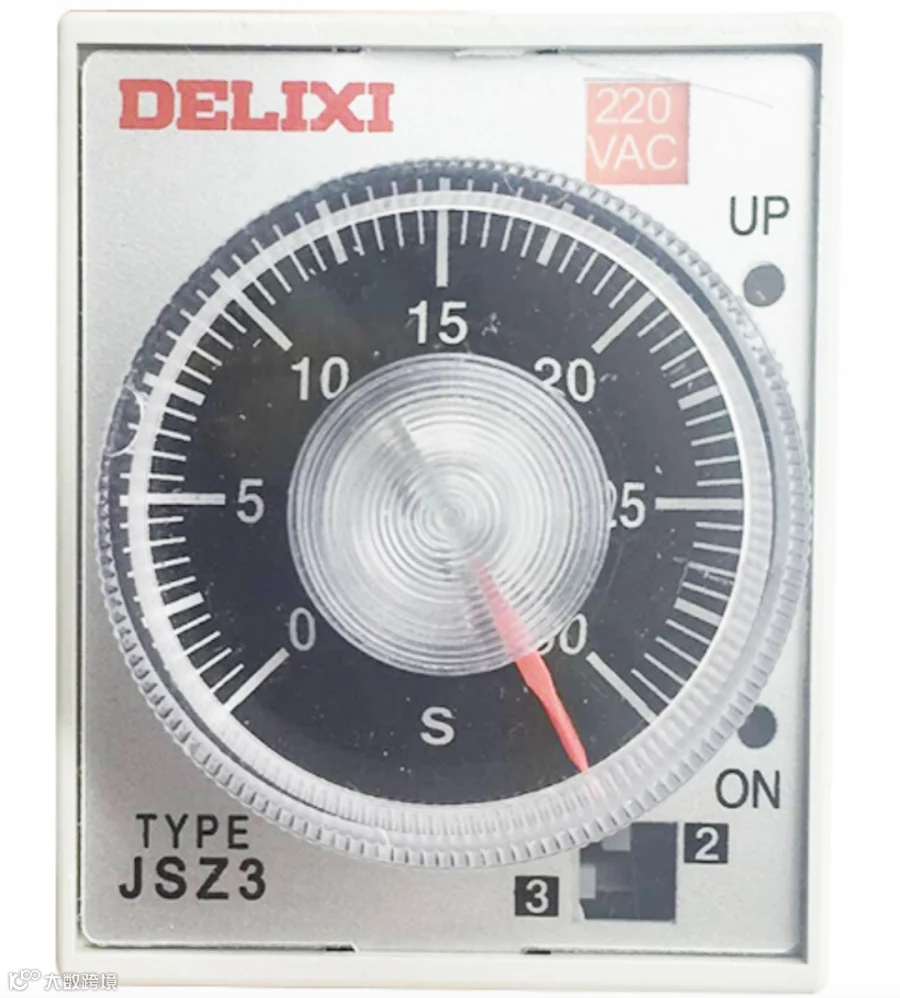

2和7脚为电源线圈，这两个脚是需要连接交流220V电源的，根据自己选用的电压值正确连接，常用的为AC220Ｖ，DC24Ｖ。

1-3 ， 8-6脚为通电延时闭合触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点闭合；

1-4，8-5脚为通电延时断开触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点断开。

首先设置好时间继电器动作时间，通上电，观察时间继电器是否在设定时间内有动作，如果没有就是坏的（一般会听到内部继电器吸合，或者断开的声音）。

用万用表交流电压档测量时间继电器输出端，看是否有电压输出（如果设定时间是吸合，在设定时间内，时间继电器输出端应该有电压输出，如果设定时间是断开，时间继电器输出端应该没有电压输出）。

如果时间继电器还有其它辅助触点，还要用万用表电阻档测量其触点是否接通或断开，来判断时间继电器的好坏。
