有些电工朋友工作中经常会遇到雷雨季节，外面一打雷有的空开或漏保就容易跳闸，或者工厂变频器出现过电流故障报警。究竟打雷和出现这些问题有什么联系呢？接下来就让我们一起探讨一下这个问题的原因。

先让我们了解一下导致这些的罪魁祸首的浪涌，也叫突波，浪涌的本质就是发生在很短时间（微秒）内产生的一种剧烈脉冲。比如雷电感生的浪涌，它们虽然发生和存在的时间很短，但峰值电压能够达到几kV，浪涌电流达到几kA。对电器设备的安全运行构成很大危害，严重会造成电路错误甚至损毁电器。特别是为计算机、通讯等微电子设备带来致命的冲击。

我们先来了解供电系统为什么会产生浪涌。

外部引起浪涌的主要是雷电（直接雷击和雷电感应）。

（1）直接雷击：雷电放电直接击中电力系统的部件，注入很大的脉冲电流。直接雷击是最严重的事件，但是这种直击雷电发生的概率非常低。因为电力系统中都有比较好的防雷，避雷措施。

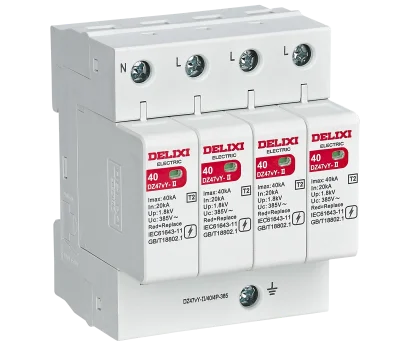

（2）雷电感应：雷电放电击中设备附近的大地，在电力线上感应中等程度的电流和电压。雷电感应产生浪涌的概率相对于直接雷击要高很多，绝大部分的用电设备损坏与雷电感应有关。所以电源防浪涌的重点是对这部分浪涌能量的吸收和抑制，可以采用浪涌保护器。

内部浪涌发生的原因是随着大量非线性用电设备（如变频器、中频炉、UPS电源、整流器等高频逆变设备）的投入使用，这些用电设备工作中会产生大量的高次谐波污染电网，大功率设备的开关投切也会产生浪涌电压冲击。系统本身内部电气设备产生的浪涌现象最为常见。出现在工业负载的现场比较多，普通家庭中比较少。破坏性也相对外部产生浪涌要低。
