今天给大家讲解一下接近开关启动继电器延时停止的功能，首先要准备好元器件，包括空气开关、接近开关、中间继电器和交流接触器。
这个控制中我们是要采用接近开关作为输入信号的，我们选用的是德力西的二线式接近开关，二线接近开关一根线接DC24V电源，另一根为信号线，接线的时候只要串联在控制线路中就可以了。
中间继电器通常用来传递信号和同时控制多个电路，也可用来直接控制小容量电动机或其他电气执行元件的，我们是通过控制其线圈的得电与否来控制触点的断与合的。

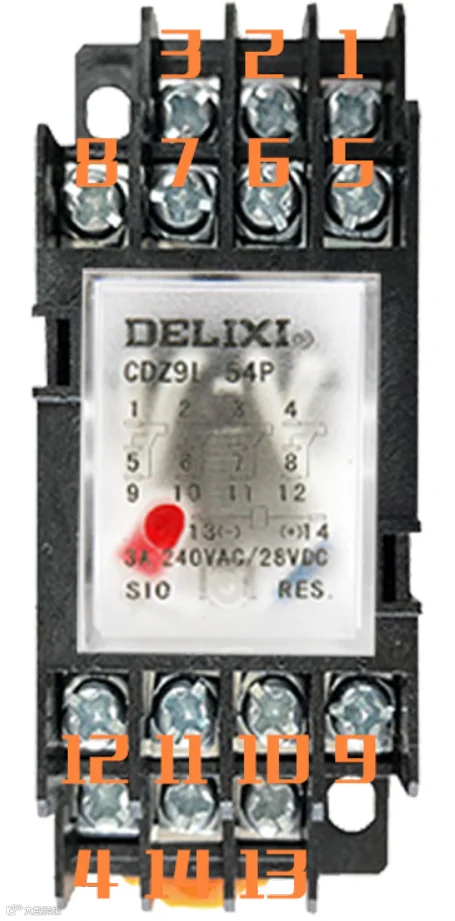

中间继电器我们选择的是德力西14脚的中间继电器，其中的13和14是继电器的线圈引脚，用来接控制电源的，其余引脚分别为四组触点，以1、5、9为例，5和9是常开，1和9是常闭。对于接近开关启动继电器延时停止这个例子中，我们要用到一组常开点，我们选用5和9的常开点。
这个控制中我们还需要用到时间继电器，用于实现延时停止的功能。

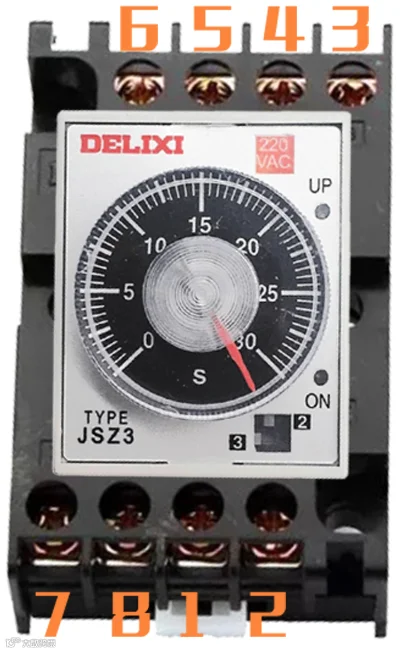

我们选择德力西的时间继电器，型号为TYPE JSZ3，这里的2和7是用于接电源的，其余引脚是两组触点，1和4是常闭，1和3是常开，5和8是常闭，6和8是常开。因为我们是要做延时停止功能，我们接常闭触点，比如将1和4进行接线就可以了。

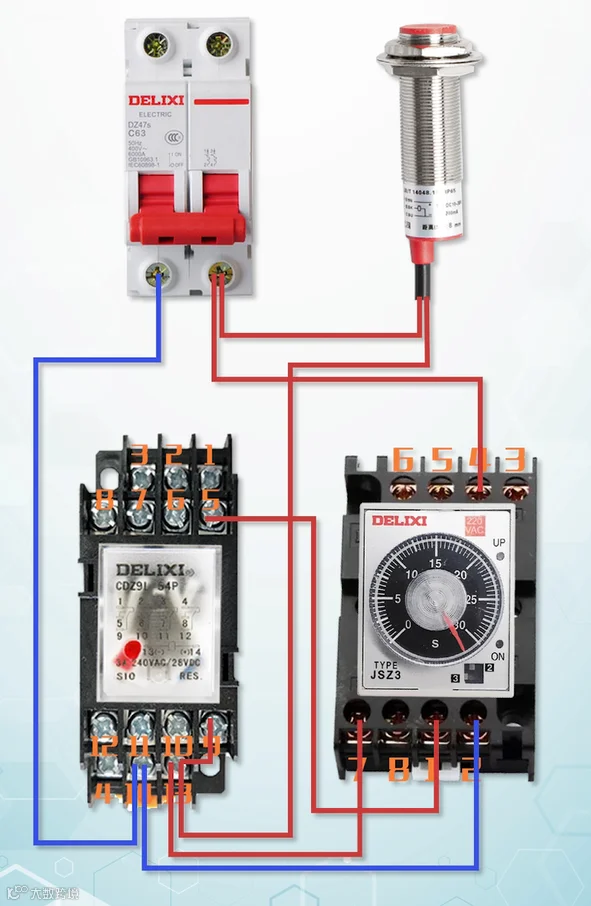

接近开关启动继电器延时停止具体接线方法如下：
接近开关的电源线接220V电源一端，接近开关的信号线接中间继电器线圈13引脚，中间继电器线圈14引脚接回电源另一端。
然后选择继电器的一组常开触点，选择的是5和9常开点进行接线，将时间继电器的4号引脚接到220V电源的一端，时间继电器的1号引脚接到继电器的5号引脚，继电器9号引脚接13号引脚，13号引脚接时间继电器的7号引脚，时间继电器的2号引脚接14号引脚，即接回电源。
当接近开关有信号时，接触器线圈得电，常开触点接通，时间继电器开始延时（延时时间在面板上进行设置），延时时间到停止接通。
以上就是接近开关启动继电器延时停止的接线方法，图中接线的颜色有些没对应，不要太在意，哈哈，你学会了吗？大家可以自己拿这些元器件实物接线试验一下哟~
