中间继电器的接线方法

中间继电器主要是用于继电保护与自动控制系统中，在控制电路中是起传递中间信号的作用，是属于弱电控制强电。

今天，阿德的视频课堂就带你们一起来了解一下中间继电器，以及学习中间继电器的接线方法。

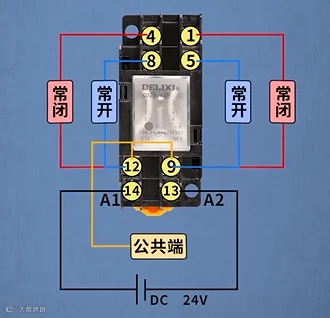

中间继电器的触头只能通过小电流，它一般是没有主触点的。图中的是8脚中间继电器，1，5，9和4，8，12，分别为两组触点，其中9和12都是公共端。5和9，8和12都是常开点，1和9，4和12都是常闭点。

此外，13和14是中间继电器的线圈，用于接电源。当线圈通电的时候，常开触点闭合，常闭触点断开。

那么中间继电器在具体应用的时候怎么接线呢？我们以一个开关控制两个灯交替亮灭为例讲解一下接线方法。

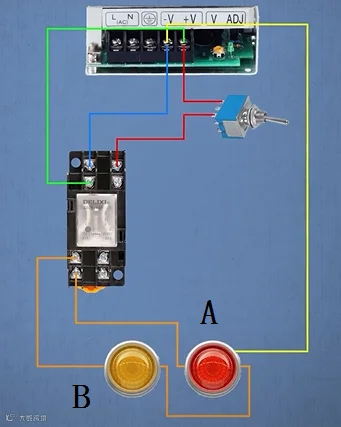

将开关的一端接24V开关电源正极，开关的另一端接中间继电器的13号端子。再从24V电源负极引出一条线接到中间继电器的14号端子，以此构成回路。

对于指示灯的接线，我们将指示灯A和B的一端接24V开关电源的负极，指示灯A的另一端接到中间继电器的1号端子，指示灯B的另一端接到中间继电器的5号端子上，再将9号端子接回24V开关电源的正极，以此构成回路。这样就完成了一个开关控制两个灯的接线。

接线完成之后，我们可以实际操作一下，当我们按下开关的时候，指示灯A点熄灭，指示灯B点亮，当开关断开的时候，指示灯A点亮，指示灯B熄灭。

因为指示灯A接的是1和9常闭点，指示灯B接的是5和9常开点，当按下开关，即线圈通电的时候，5和9常开点闭合，指示灯B点亮，1和9常闭点断开，指示灯A熄灭。当开关断开的时候也是同样的道理。

通过讲解中间继电器的各个触点的含义，以及通过一个简单的小实验详细讲解了如何进行接线，你学会了中间继电器的接线方法了吗？有条件的同学可以实操一遍，只有自己亲自动手了才能理解更深入、印象更深刻哦~
