万用表俗称万能表或多用表，一般用来测量被测物体的电流、电压和电阻等电气参数。
一些中高端品牌的万用表还具有测量电容、频率、三极管、占空比、温度、非接触式测量（NCV）等功能。目前市场上的万用表多为数字万用表，数字万用表具有灵敏度高，精确度高，显示清晰，过载能力强，便于携带的特点。万用表作为一款简单实用的测量仪，广泛的应用于电力电子的各个领域。
指针万用表本质是磁电式直流电流表，其输入阻抗低、读数不方便等缺点。数字万用表具有输入阻抗高、读数方便、功能多、智能化程度高的优点。
数字万用表的核心是一个直流电压毫伏表头，当被测的电压通过表笔进入万用表以后，经表内的分压电阻实现了电压的衰减，再通过运算单元进行计算，由液晶显示被测电压的具体数字。而测量电流、电压则通过电流/电压变换器、电阻/电压变换器转换为相应电压，然后得出被测的电流、电阻数值。
在日常工作中，用万用表测量电压和电阻是非常简单方便的，但仍有大部分朋友可能不太了解怎样用万用表直接测量交直流电流，下面我们就对如何正确的用万用表测量交直流做一下简单的介绍。
PART ONE
演示器材
1. 被测设备：电风扇（测交流电流），电路板（测直流电流）
2. 测量仪器：德力西电气DE78AS数字万用表
3. 临时电源：任意插排一个，5号电池盒
被测设备我们选择生活中常见的电风扇和一块直流电路板，万用表我们选用德力西电气的DE78AS数字万用表，DE78AS数字万用表具有超大广角屏幕，全透光高清显示屏，真有效值测量的特点。为了方便测量，我们选用了万用表的附件鳄鱼夹来辅助操作。
PART TWO
交流电流测量

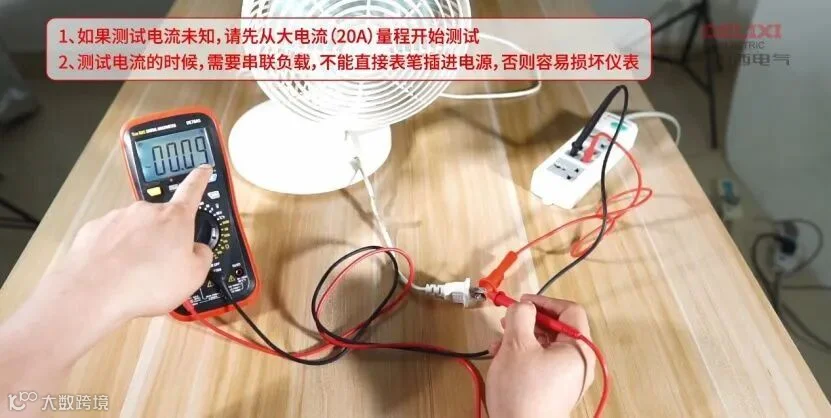

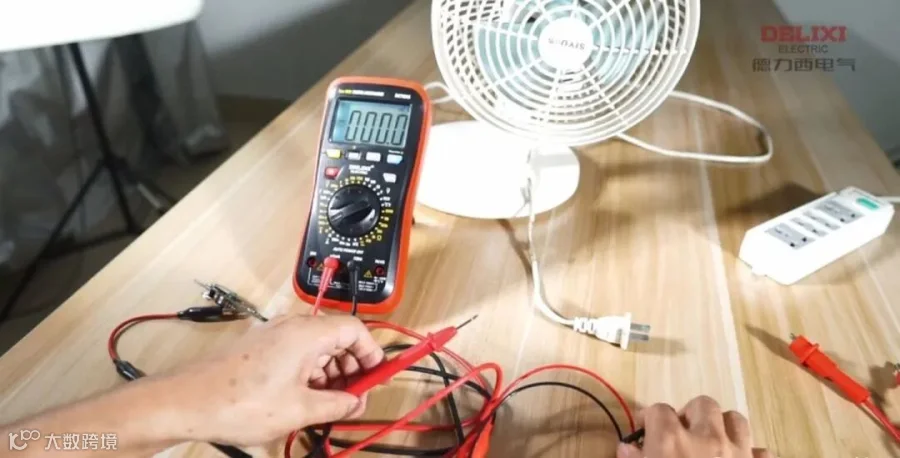

1.将万用表打到交流电流20A档（为了保证人身和测量仪器的安全，对于手动量程的测量仪器，初次测量必须使用最大量程，得到测量结果后再选择合适的测量范围），打开万用表背光，将红色表笔插入20A插孔，黑色表笔插入COM孔。

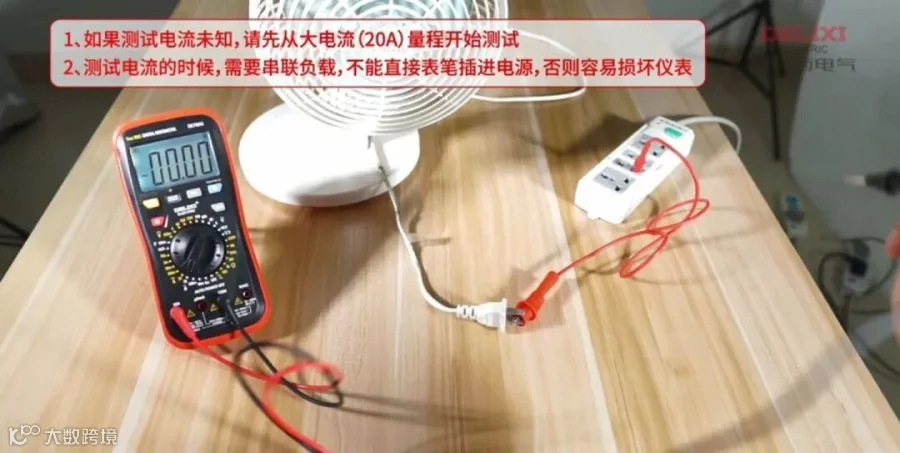

2.鳄鱼夹一端另一端连接风扇插头处。

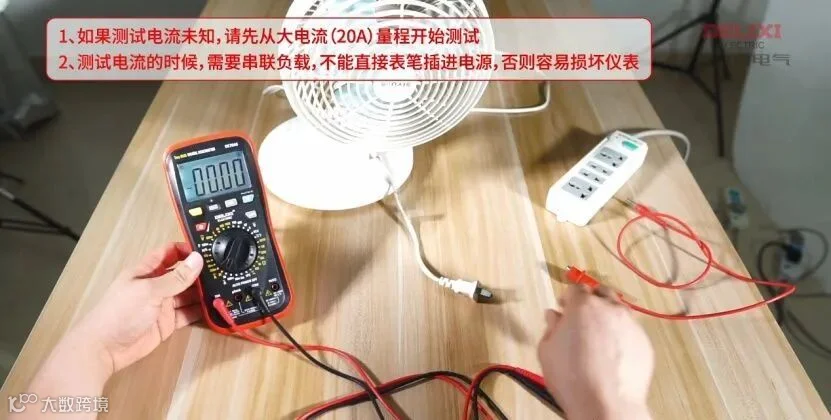

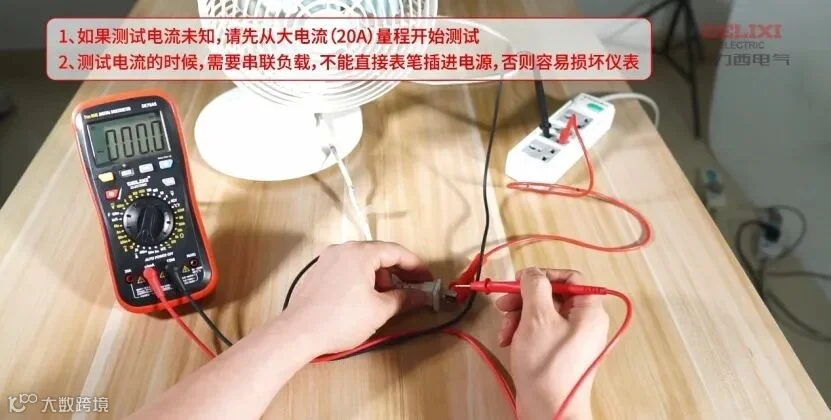

3. 将万用表的红色表笔和风扇插头的另一个插头进行搭接。
4. 首先断开排插电源开关，将鳄鱼夹另一端插座，黑色表笔也插入插座另一个插孔。
5. 然后按下排插电源开关，实现整个电路的联通后，电风扇开始工作，此时万用表的显示数值为0.09A，证明电风扇在工作时的电流大致在90mA左右。
注意：所有操作必须要注意用电安全，严格按照电工接线要求，确认电路已正确接好后再通电测试。
6. 为了更加准确的测量电风扇的工作电流，我们断开电路，将万用表的红色表笔插入uAmA插孔，并将万用表的旋柄打到600mA档。

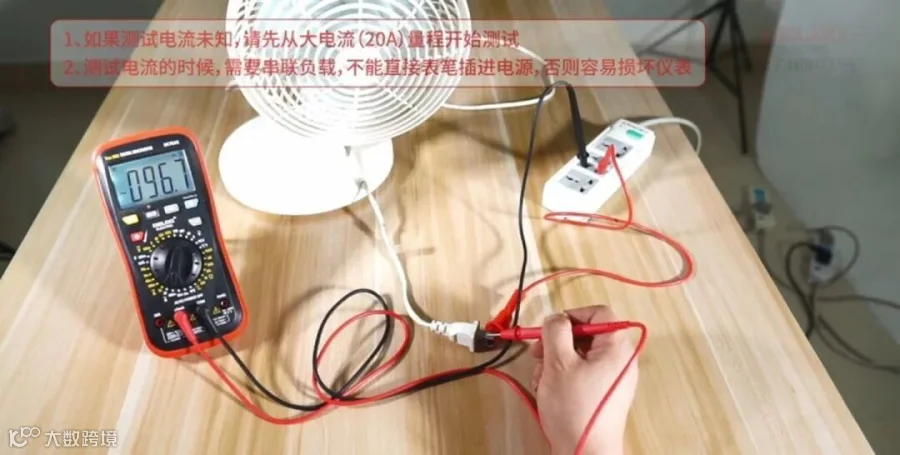

7. 将红色表笔和电风扇插头进行搭接，联通电路后，万用表的显示数值为96.7mA，即电风扇正常的工作电流在96.7mA左右。
PART THREE
直流电流测量
1.先将万用表旋钮打到直流600mA处（由于我们选择的被测设备是一块数显电路板，我可以确定它的工作电流不会超过600mA，但对于无法确定被测设备的电流的情况，建议还是按照从最大量程开始测量），红色表笔插入万用表uAmA插孔，黑色表笔插入万用表COM端。

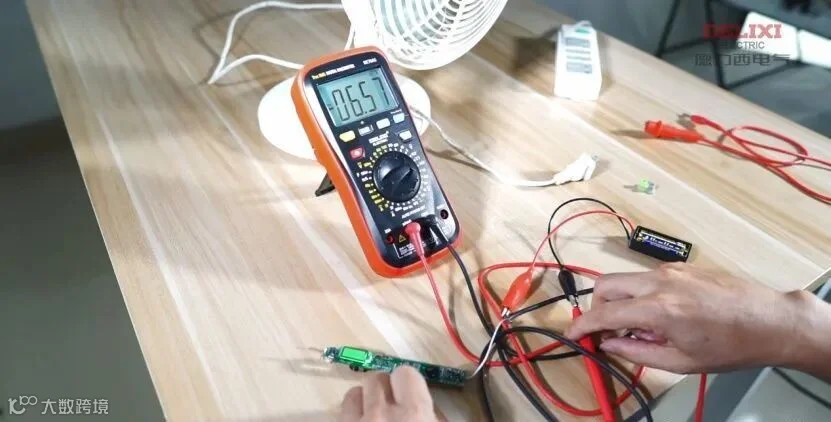

2.由于直流电流具有正负极，所以我们在测量直流电流时必须选择正确的极性，万用表的红色表笔连接的是万用表内电池的负极，黑色表笔连接的是万用表内部的正极，所以我们外接直流电路时，红色表笔需要接测量电路的正极，黑色表笔接测量电路的负极。对应下面电路的正确接法就是，电池正极接万用表红色表笔，电池负极接被测电路板正极，电路板负极接万用表黑色表笔，电路正确联通后显示电路板的工作电流为6.57mA。
