一、前言
在吸收塔脱硫运行中，除雾器差压的稳定监测直接关系到机组安全与效率。传统除雾器差压测量的主要设备是压力变送器和导压管，由于吸收塔内环境恶劣，被测介质含有水汽、硫酸钙、亚硫酸钙、粉尘等各种成分，这些成分随着水汽凝结会堵塞导压管，运行一两周的时间就会导致差压变送器指示数值失准。测得的差压数值或者超量程画直线，或者大幅波动忽高忽低，不能正确测量除雾器差压，需维护人员进行疏通。堵塞和疏通的过程，除雾器差压计测量不准或停止工作，除雾器运行工况失去监视。疏通后的导压管随着设备运行会再次堵塞，需要再次疏通。由于热控人员管理设备众多，工作任务繁重，疏通的及时性和有效性不可避免地不尽人意，导致耗时费力、效果不佳。
为了减少人力资源投入，确保疏通的及时性、有效性，可以通过自动阀门的控制，由设备自动完成定期维护工作，每一两日疏通导压管，既能够将人力资源完全解放出来，又能够达到疏通的及时性和有效性。由自动设备每1 或 2 日进行一次自动维护工作，产生的效果远远优于人工定期工作。同时，自动阀门动作次数（每年180 或 360 次）相对于阀门寿命（ 2 万次）微乎其微，能够做到与压力变送器同等使用寿命，使除雾器差压计告别失准，做到常年无需维护。
二、ZDFX-1型吸收塔自维护式除雾器差压计在某电厂的实际应用
ZDFX-1型吸收塔自维护式除雾器差压计能够实现自动定期疏通导压管路，达到差压测量系统时刻处于“新安装”状态的效果，在无需人员干预的情况下，长期连续准确测量除雾器差压。
1、项目简介
为了解决除雾器差压测量频繁故障，重复消缺的顽疾，选用ZDFX-1型吸收塔自维护式除雾器差压计对原除雾器差压测量系统进行改造。首先对9号机组一级吸收塔除雾器差压测量系统进行改造，改造后于2023年5月投运。我们提取了2024年1月至2025年4月的历史曲线，曲线显示，在16个月时间内，测量设备连续稳定运行，完美完成了除雾器差压测量监视任务，做到了仪表免维护。

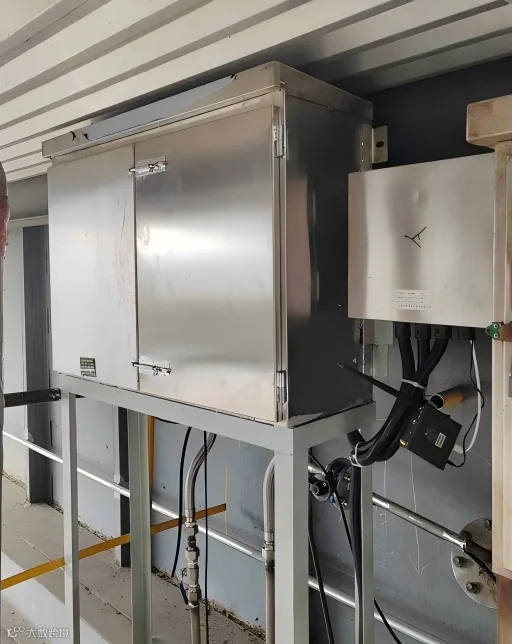

ZDFX-1型自维护式吸收塔除雾器差压计现场照片
2、2024年1月至2025年4月的历史曲线分析

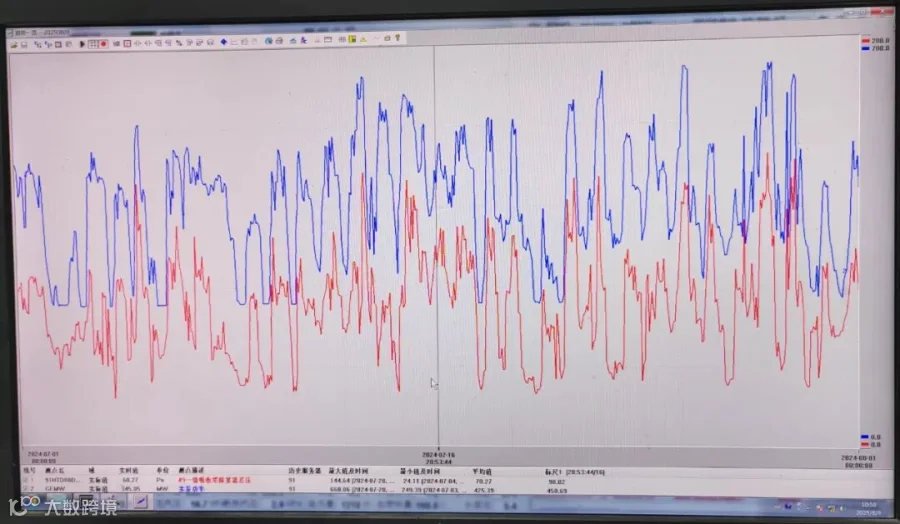

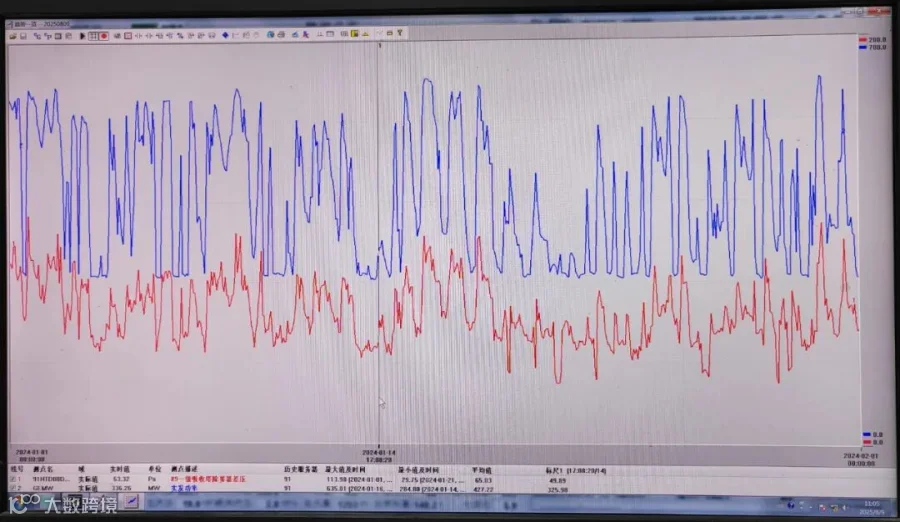

2024年1月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷
2024年2月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷

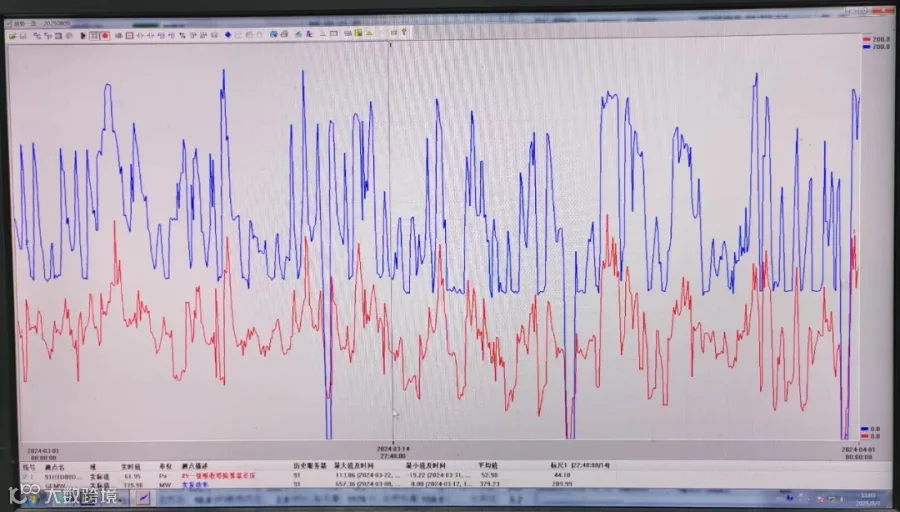

2024年3月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷（3月12日，3月21日，3月31日机组停机）

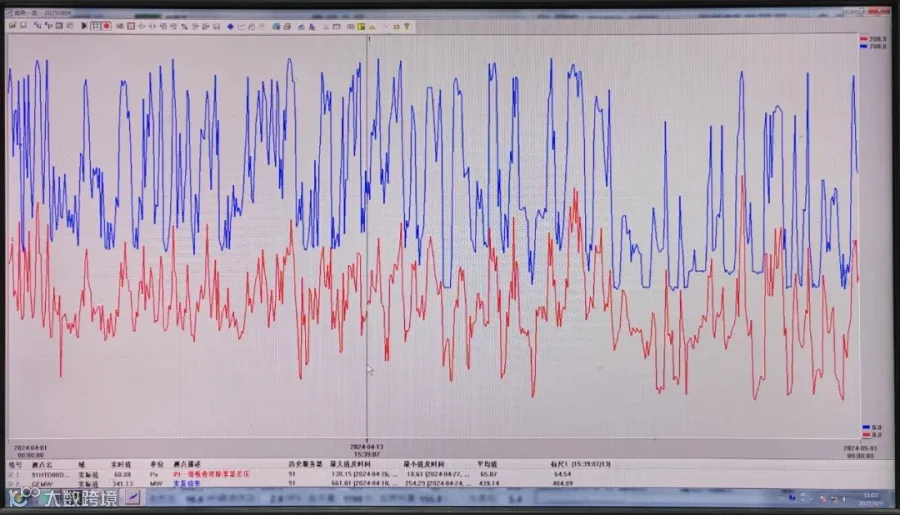

2024年4月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷

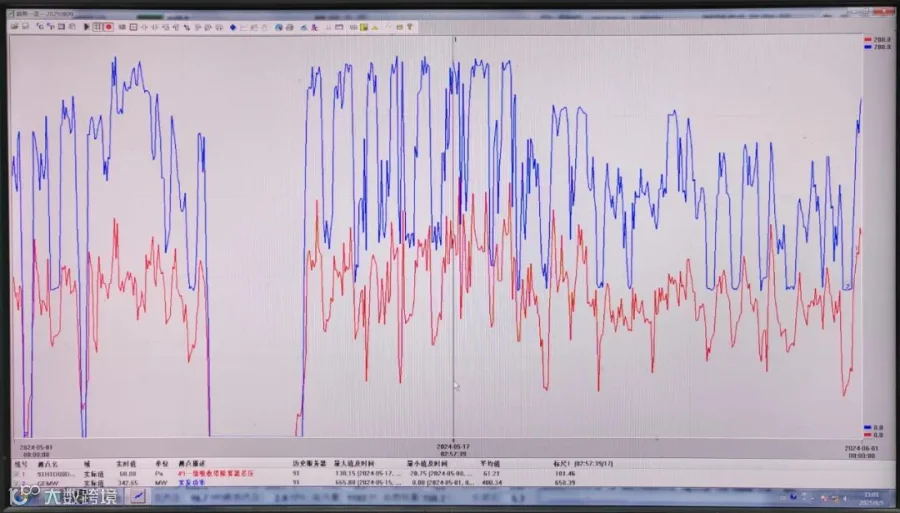

2024年5月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷（5月1日,5月3日，5月8日至5月11日机组停机）

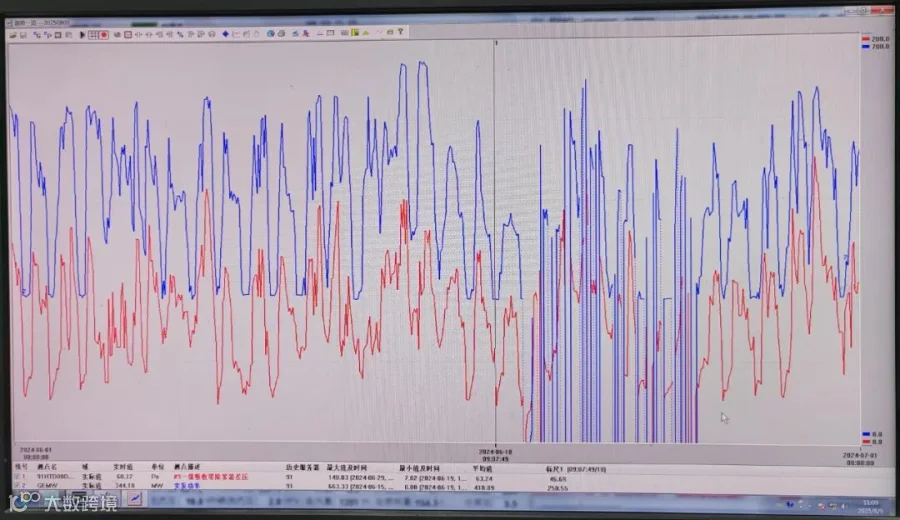

2024年6月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷（6月19日至6月25日DCS历史站故障，导致历史曲线异常。参见本章第3小节的日曲线，展示这段曲线异常原因是历史站故障）

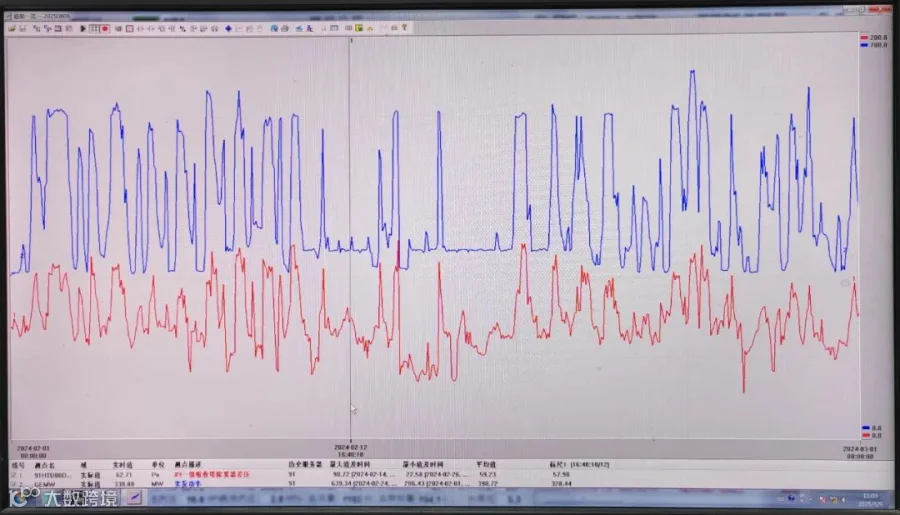

2024年7月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷

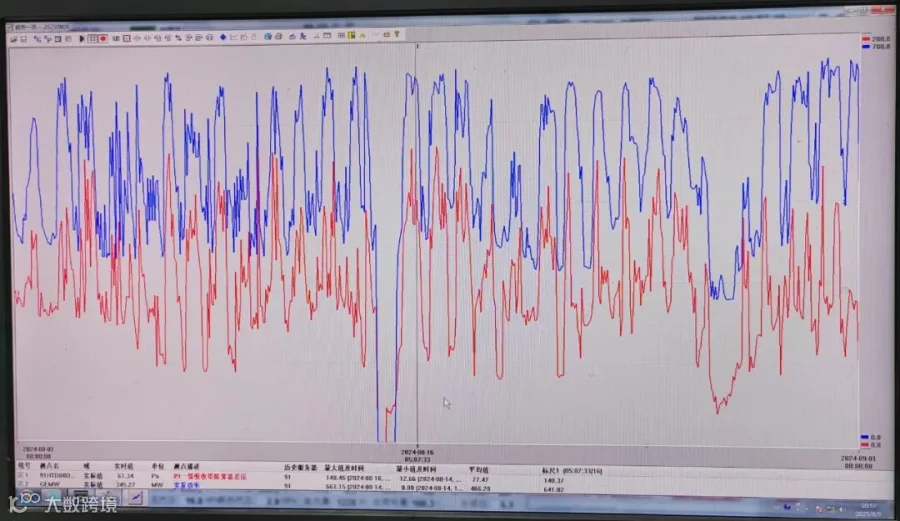

2024年8月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷（8月14日至8月15日机组停机）

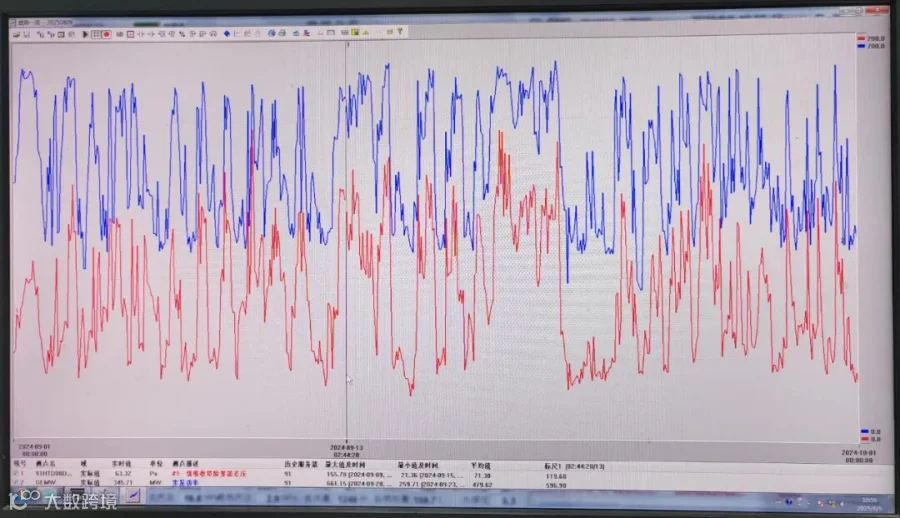

2024年9月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷

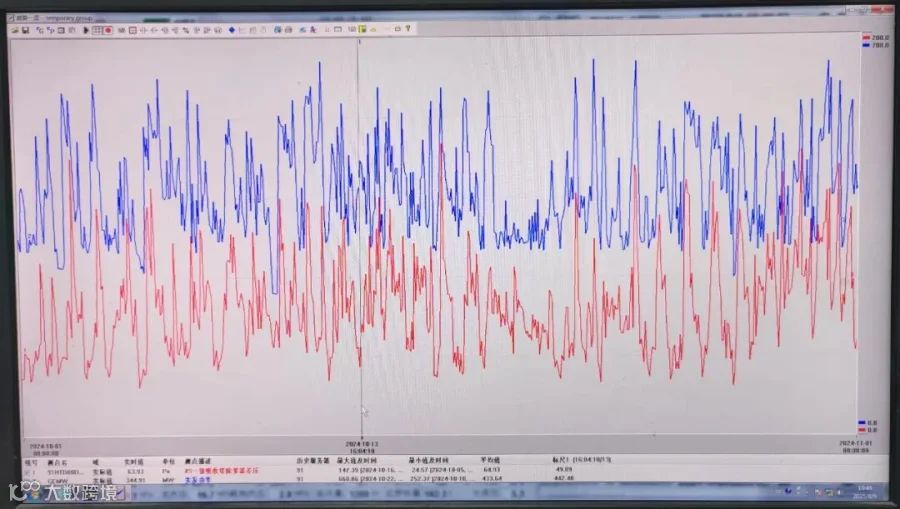

2024年10月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷

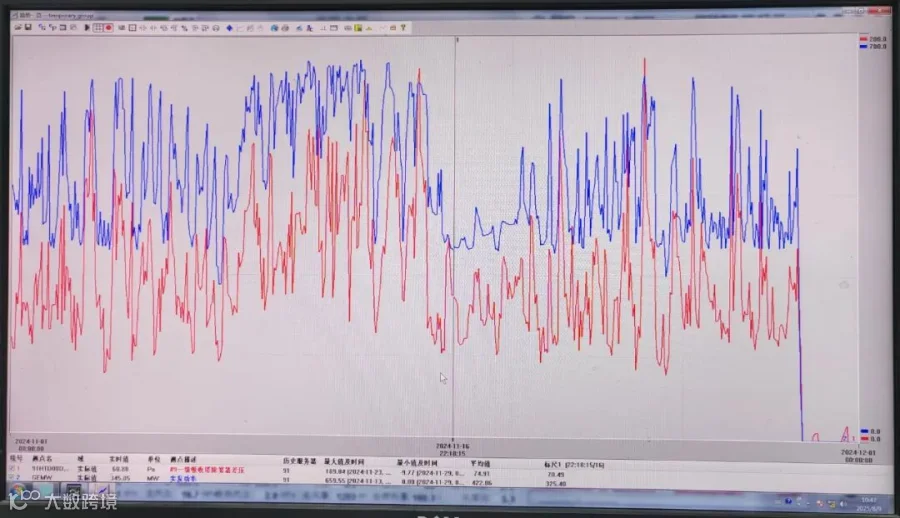

2024年11月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷（11月29日机组停机）

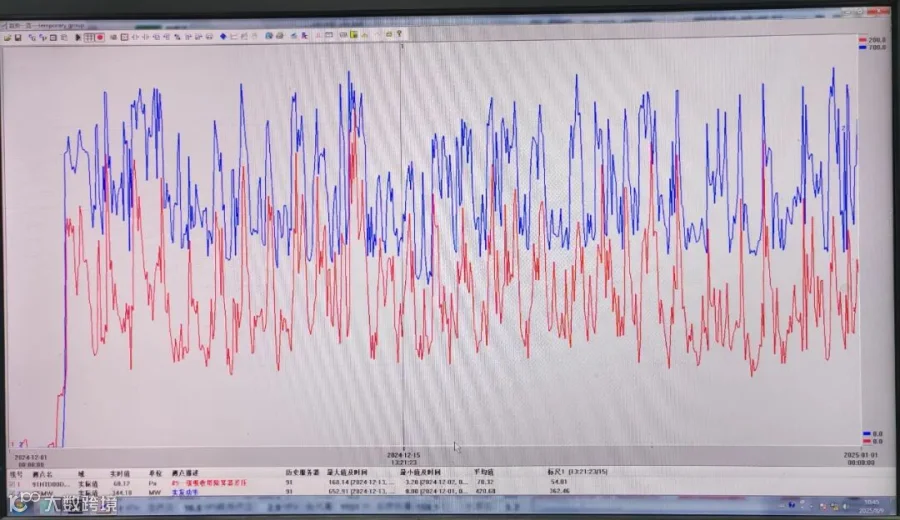

2024年12月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷（12月2日机组启动）

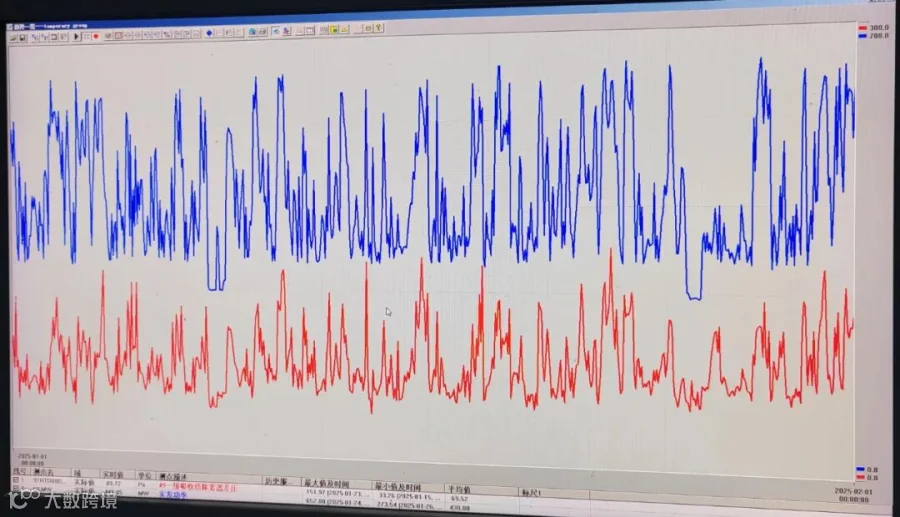

2025年1月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷

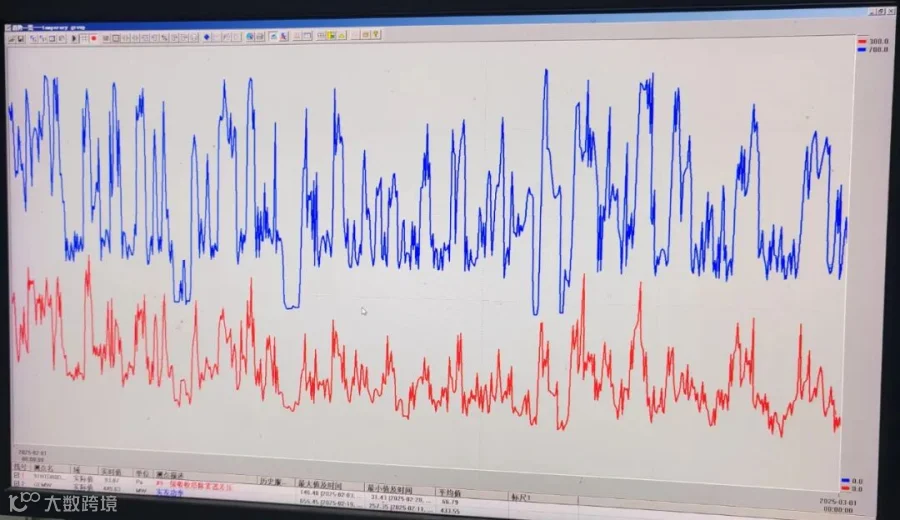

2025年2月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷

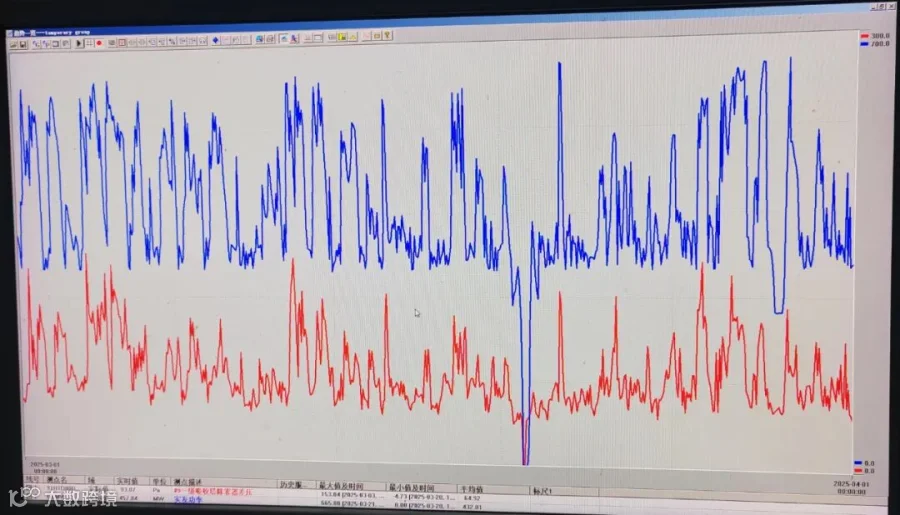

2025年3月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷（3月20日机组停机）

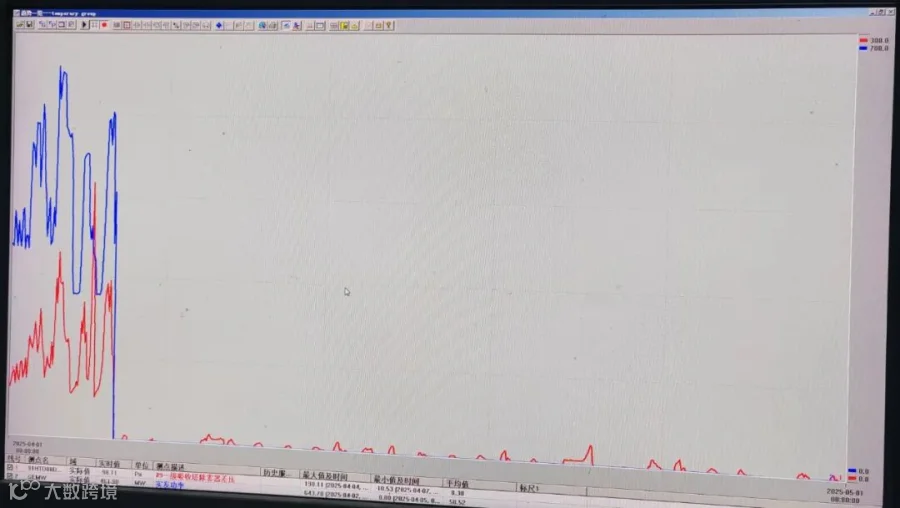

2025年4月份除雾器差压、机组负荷历史曲线，差压计运行稳定无缺陷（4月5日机组停机检修）
3、2024年6月份曲线异常分析
由于6月19日到25日，该机组DCS历史站故障，导致记录数据断续丢失。下面列出6月19日到25日除雾器差压、机组负荷、除雾器冲洗水压力历史曲线，分析曲线断续原因。由于所有数据的历史曲线都出现断续中断现象，可以断定是数据记录出现了问题（历史站故障），不是实际测量出现问题。

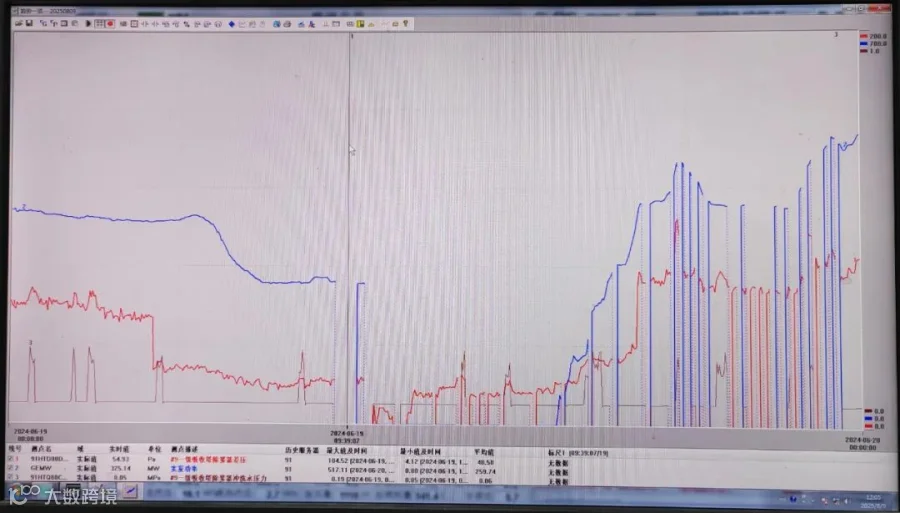

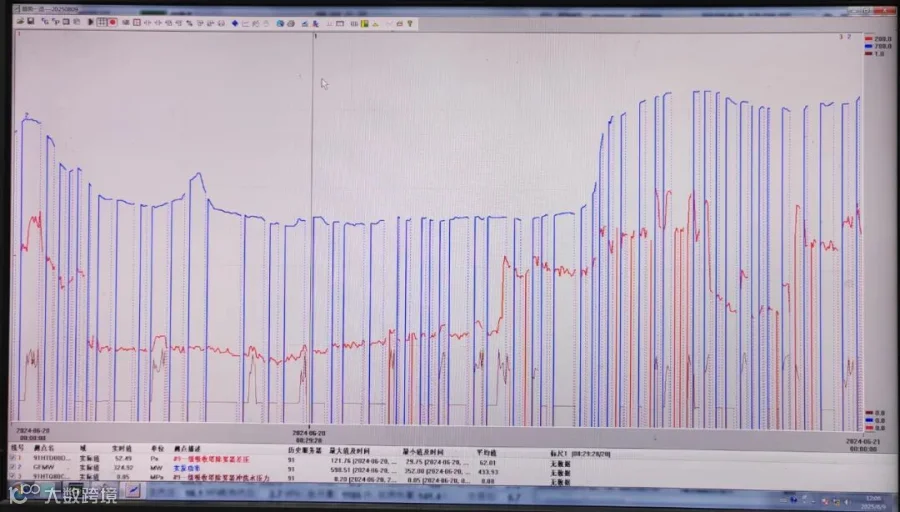

2024年6月19日除雾器差压、机组负荷、除雾器冲洗水压力历史曲线，历史站故障时，所有数据点的曲线均出现断续现象
2024年6月20日除雾器差压、机组负荷、除雾器冲洗水压力历史曲线，历史站故障时，所有数据点的曲线均出现断续现象

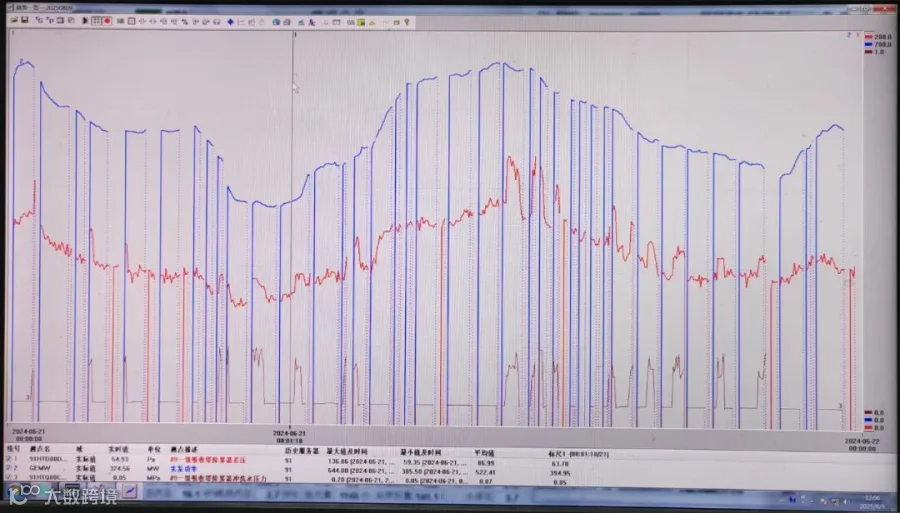

2024年6月21日除雾器差压、机组负荷、除雾器冲洗水压力历史曲线，历史站故障时，所有数据点的曲线均出现断续现象
2024年6月22日除雾器差压、机组负荷、除雾器冲洗水压力历史曲线，历史站故障时，所有数据点的曲线均出现断续现象
2024年6月23日除雾器差压、机组负荷、除雾器冲洗水压力历史曲线，历史站故障时，所有数据点的曲线均出现断续现象

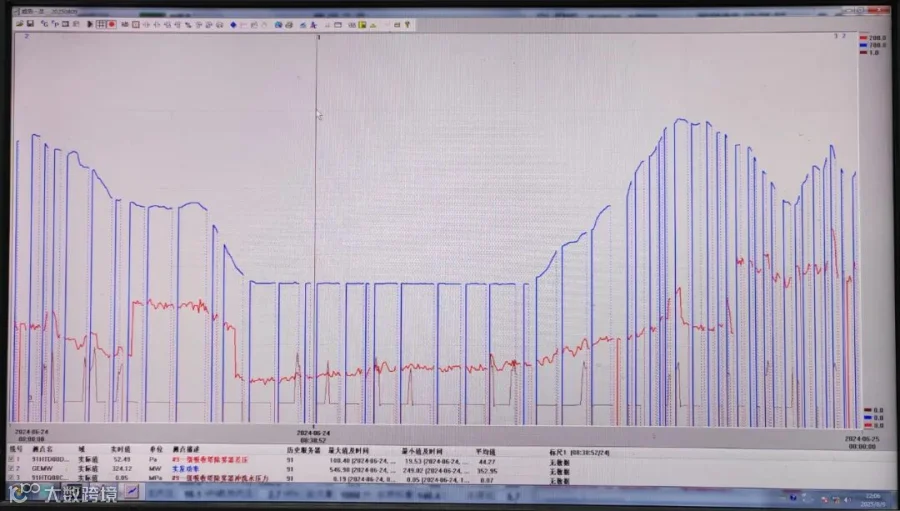

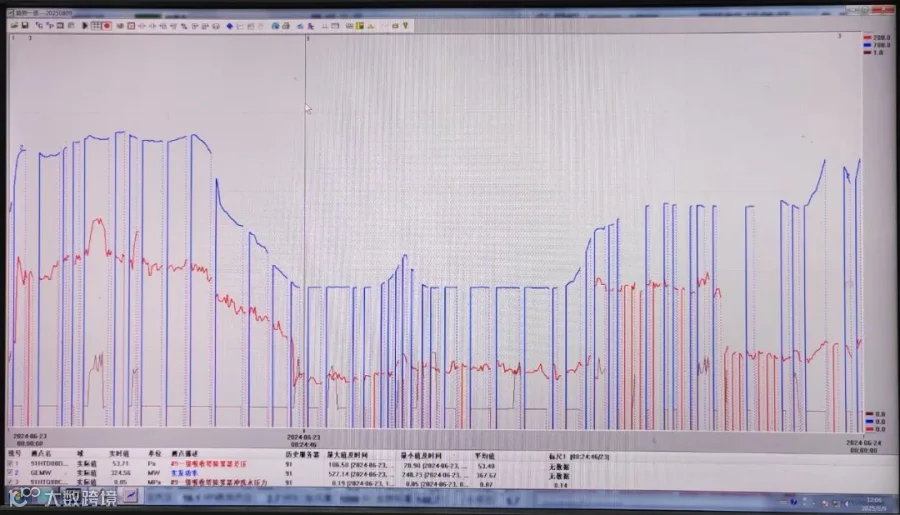

2024年6月24日除雾器差压、机组负荷、除雾器冲洗水压力历史曲线，历史站故障时，所有数据点的曲线均出现断续现象

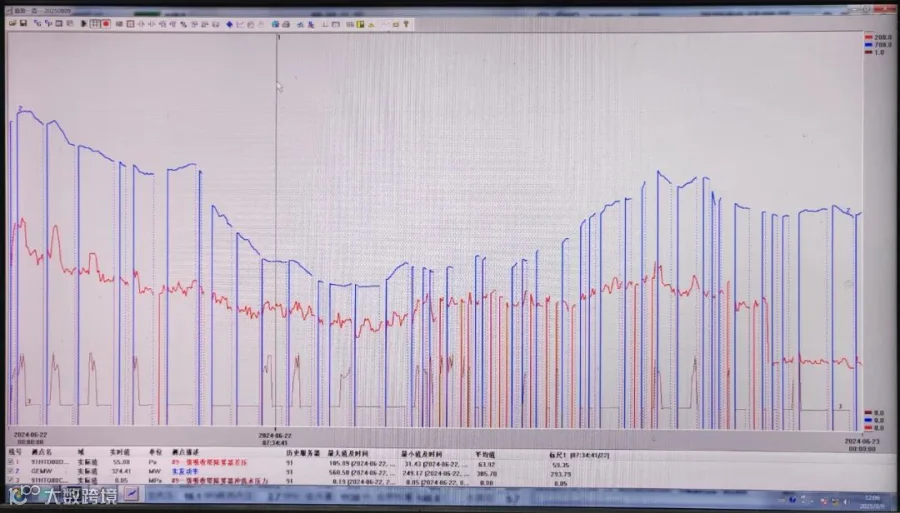

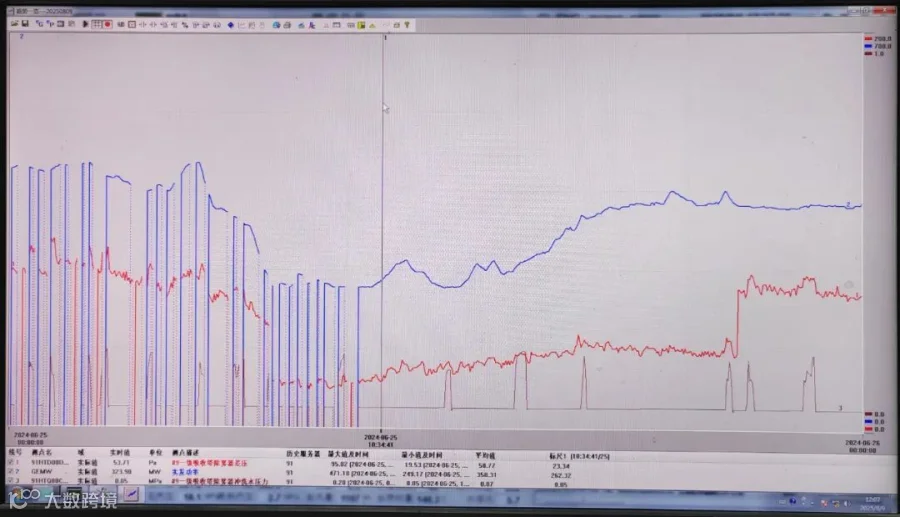

2024年6月25日除雾器差压、机组负荷、除雾器冲洗水压力历史曲线，历史站故障时，所有数据点的曲线均出现断续现象
4、2024年6月25日曲线显示，在大概20：00-22：00之间，机组负荷未发生变化，除雾器差压发生大幅度变化。原因是吸收塔浆液循环泵的启停引起，下面对影响除雾器差压的因素进行综述。
除雾器差压反映除雾器堵塞情况，除雾器堵塞，除雾器差压数值升高，反之，除雾器差压数值降低。影响除雾器差压的因素除除雾器堵塞以外，机组负荷（锅炉烟气量的大小）、吸收塔浆液循环泵投运数量（浆液循环/喷淋量）、除雾器冲洗启动/停止（冲洗水进入除雾器通流间隙），这三个因素也会引起除雾器差压的变化。所以，观察除雾器差压的变化，也必须考虑这三个因素。
下面根据历史曲线验证上述结论。

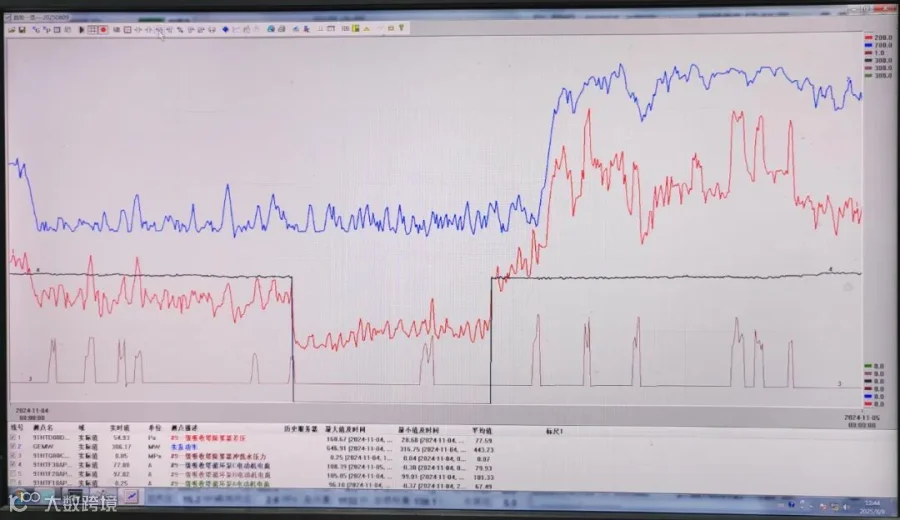

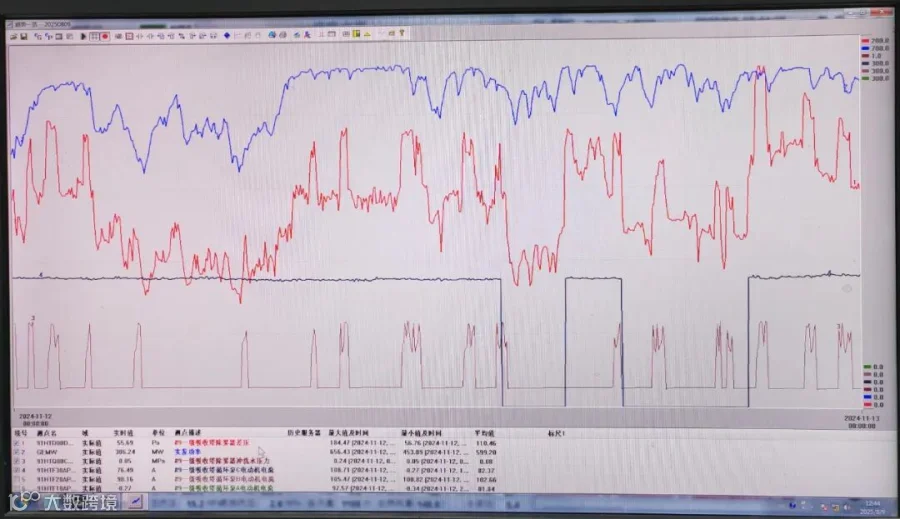

除雾器差压、机组负荷、循环泵电机电流历史曲线。随循环泵C的启停（循环泵C电机电流），除雾器差压随之发生变化；随冲洗的启停（除雾器冲洗水压力），除雾器差压随之发生变化

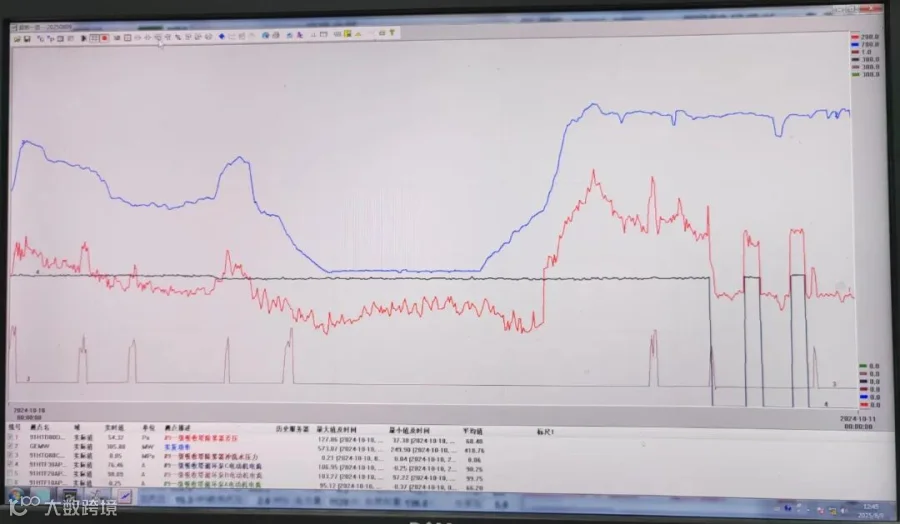

除雾器差压、机组负荷、循环泵电机电流历史曲线。随循环泵C的启停（循环泵C电机电流），除雾器差压随之发生变化；随冲洗的启停（除雾器冲洗水压力），除雾器差压随之发生变化，机组负荷越高，除雾器差压变化幅度越大
除雾器差压、机组负荷、循环泵电机电流历史曲线。随循环泵C的启停（循环泵C电机电流），除雾器差压随之发生变化；随冲洗的启停（除雾器冲洗水压力），除雾器差压随之发生变化，机组负荷越高，除雾器差压变化幅度越大
三、结论
根据9号机组一级吸收塔几个参数16个月的历史数据回顾，ZDFX-1 型自维护式吸收塔除雾器差压计能够完美解决导压管堵塞、变送器零点漂移等缺陷，能够完美进行除雾器差压测量，能够做到免维护运行。
