史上最全的法兰，你知道多少？

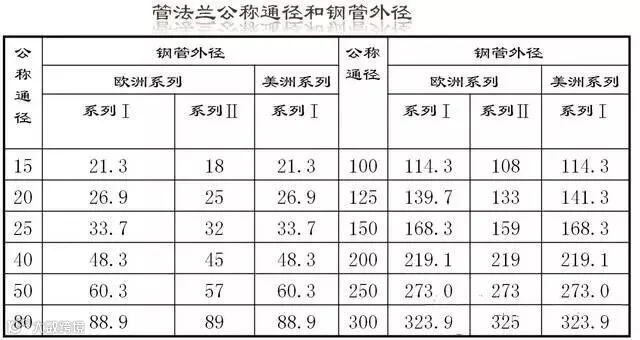

PN系列公称压力等级采用PN表示，包括以下九个等级：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。

Class系列公称压力等级采用Class表示，包括以下六个等级：Class150、 Class300、Class600、Class900、Class1500、Class2500。

法兰的分类

1、按化工行业标准来分，法兰为：

板式平焊法兰（PL）    带颈平焊法兰（SO）    带颈对焊法兰（WN）    整体法兰（IF）    承插焊法兰（SW）    螺纹法兰（Th）    对焊环松套法兰（PJ/SE）    法兰盖（BL）    平焊环松套法兰（PJ/PJ）    衬里法兰盖（BL（s））

2、按石化（SH）行业标准来分，法兰分为：

螺纹法兰（PL）    对焊法兰（WN）

平焊法兰（SO）    承插焊法兰（SW）

松套法兰（LJ）    法兰盖（不表注）

3、按机械（JB）行业标准来分，法兰分为：

整体法兰    对焊法兰    板式平焊法兰    对焊环板式松套法兰    平焊环板式松套法兰    翻边环板式松套法兰    法兰盖

4、按国家（GB）标准来分，法兰分为：

整体法兰    螺纹法兰    对焊法兰    带颈平焊法兰    带颈承插焊法兰

对焊环带颈松套法兰    板式平焊法兰    对焊环板式松套法兰    平焊环板式松套法兰    翻边环板式松套法兰    法兰盖

5、按照连接方式法兰连接种类来分，法兰分为：

板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等。

6、按所联接的部件可分为容器法兰及管法兰。

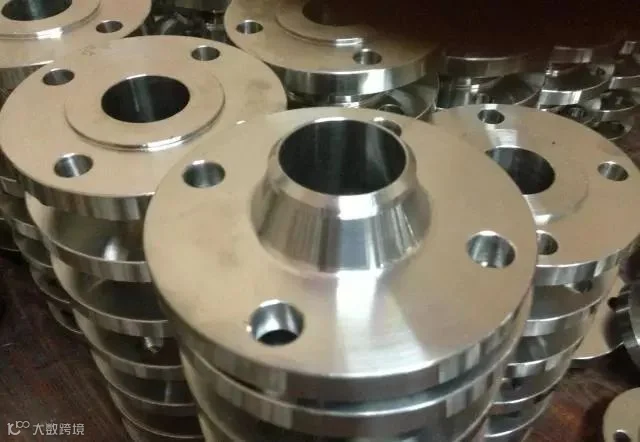

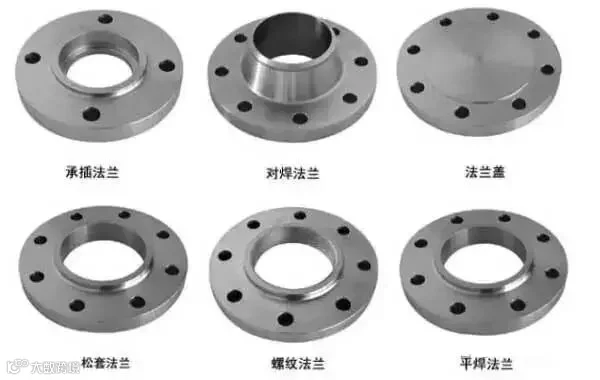

7、按结构型式分，有整体法兰、螺纹法兰、平焊法兰对焊法兰、活套（松套、活舌）法兰和法兰盖。

法兰连接的形式

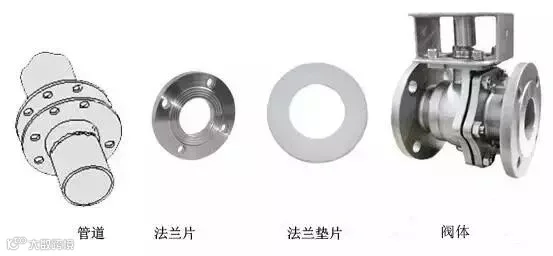

法兰连接(flange，joint):由一对法兰、一个垫片及若干个螺栓螺母组成。法兰联接是一种可拆联接。

原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广 。

失效形式：主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

法兰的密封形式

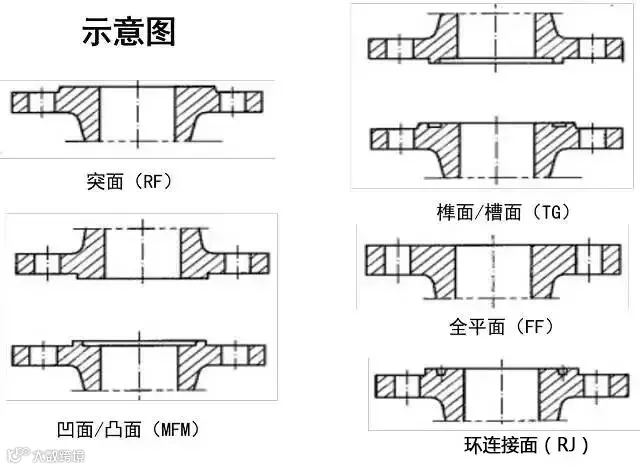

一、法兰封面形式包括

密封面形式    代号

平面    FF

突面    RF

凹凸面    凸面    MFM    M

凹面    FM

榫槽面    榫面    TG    T

槽面    G

环连接面    RJ

法兰类型与密封面型式

法兰类型    密封面型式    压力等级PN，MPa

板式平焊法兰（PL）    突面（RF）    0.25～2.5



全平面（FF）    0.25～1.6

带颈平焊法兰（SO）    突面（RF）    0.6～4.0

凹凸面（MFM）    1.0～4.0

榫槽面（TG）    1.0～4.0

全平面（FF）    0.6～1.6

带颈对焊法兰（WN）    突面（RF）    1.0～25.0

凹凸面（MFM）    1.0～16.0

榫槽面（TG）    1.0～16.0

环连接面（RJ）    6.3～25.0

全平面（FF）    1.0～1.6

法兰类型    密封面型式    压力等级PN，MPa

整体法兰（IF）    突面（RF）    0.6～25.0

凹凸面（MFM）    1.0～16.0

榫槽面（TG）    1.0～16.0

环连接面（RJ）    6.3～25.0

全平面（FF）    0. 6～1.6

承插焊法兰（SW）    突面（RF）    1.0～10.0

凹凸面（MFM）    1.0～10.0

榫槽面（TG）    1.0～10.0

螺纹法兰（Th）    突面（RF）    0.6～4.0

全平面（FF）    0.6～1.6

对焊环松套法兰（PJ/SE）    突面（RF）    0.6～4.0

法兰类型    密封面型式    压力等级PN，MPa

平焊环松套法兰（PJ/PR）    突面（RF）    0.6～1.6

凹凸面（MFM）    1.0～1.6

榫槽面（TG）    1.0～1.6

法兰盖（BL）    突面（RF）    0.25～25.0

凹凸面（MFM）    1.0～16.0

榫槽面（TG）    1.0～16.0

环连接面（RJ）    6.3～25.0

全平面（FF）    0.25～1.6

衬里法兰盖（BL（S））    突面（RF）    0.6～4.0

凸面（M）    1.0～4.0

榫面（T）    1.0～4.0
