PID流程图的画法

设备的画法与标注

设备的画法与方案流程图基本相同。

与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。

每个工艺设备都应编写设备位号并注写设备名称。与方案流程图中的设备位号应该保持一致。

当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。

管道流程线的画法及标注

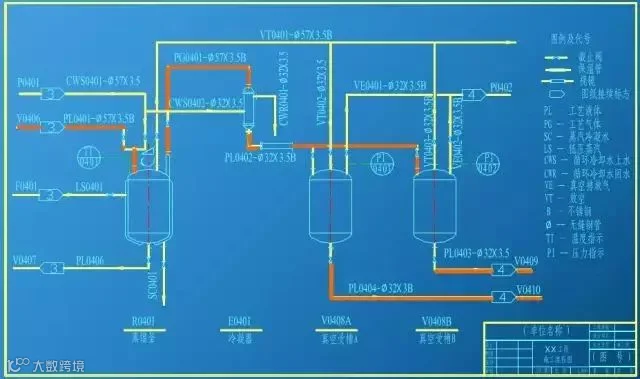

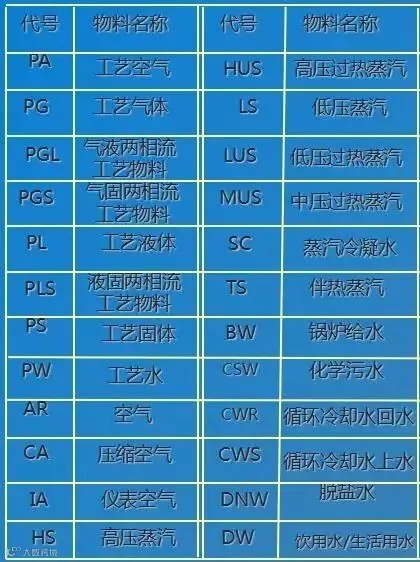

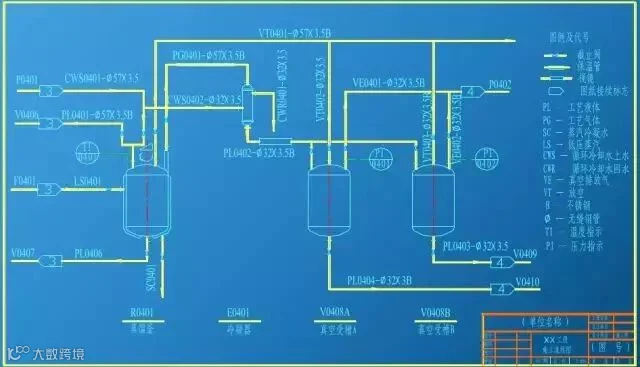

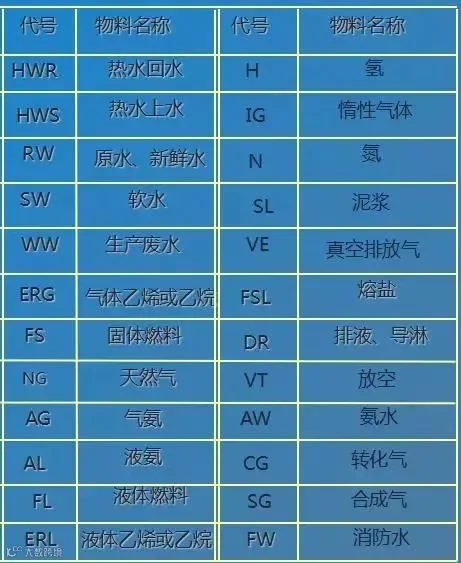

物料代号

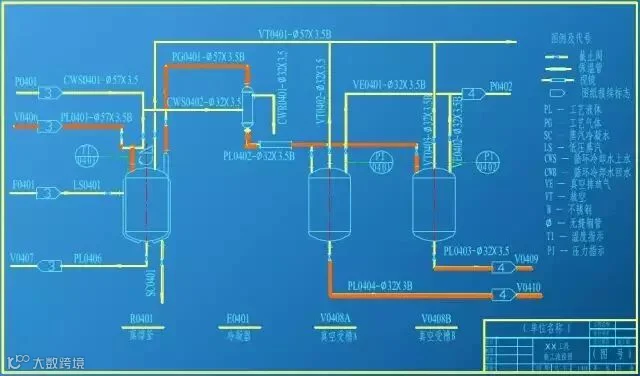

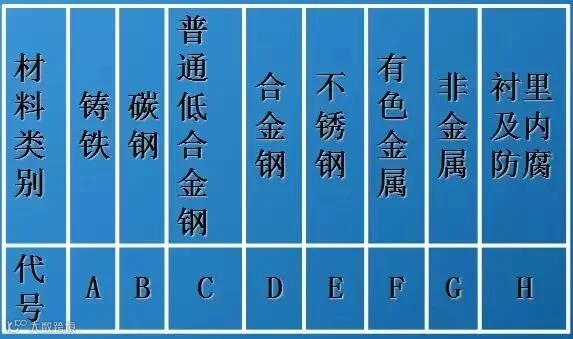

管道等级

管道材质类别

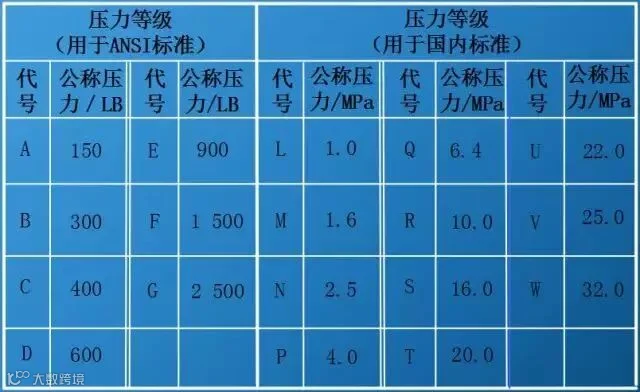

管道公称压力等级

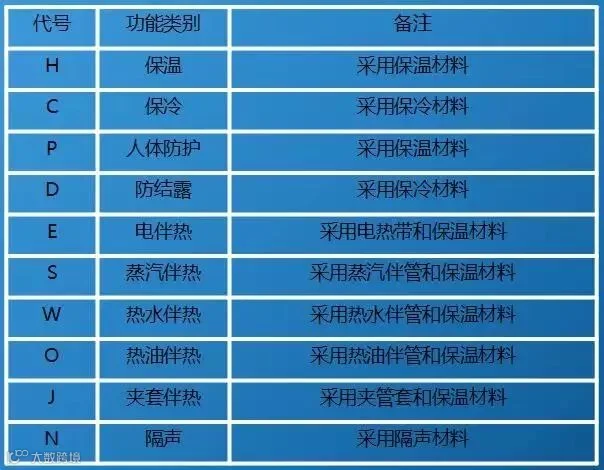

隔热及隔声代号

阀门等管件的画法与标注

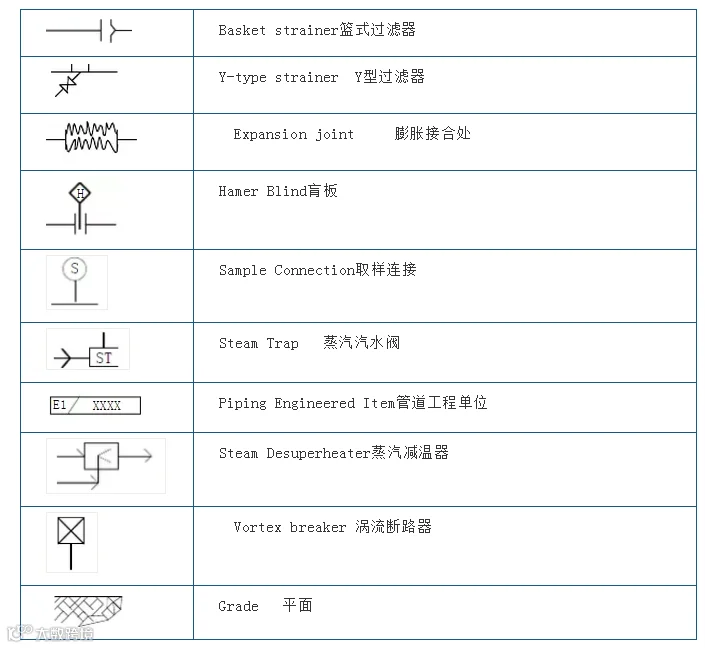

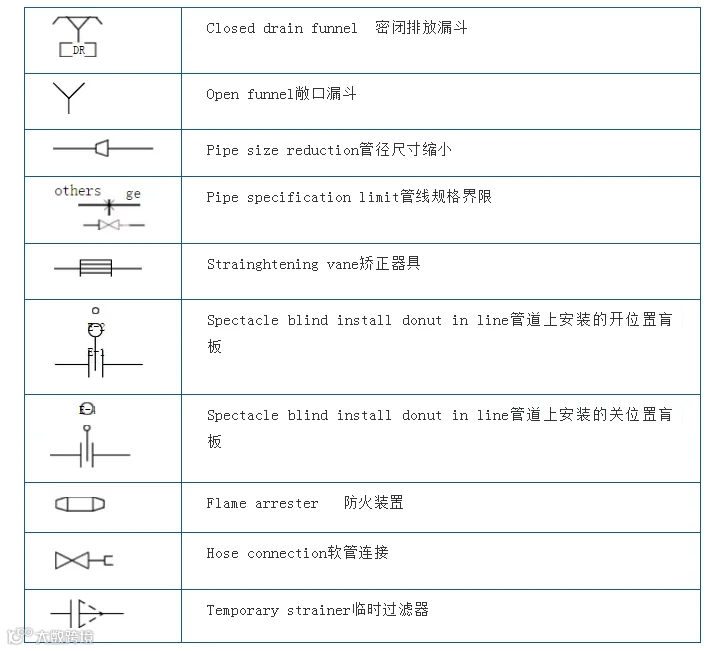

管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。

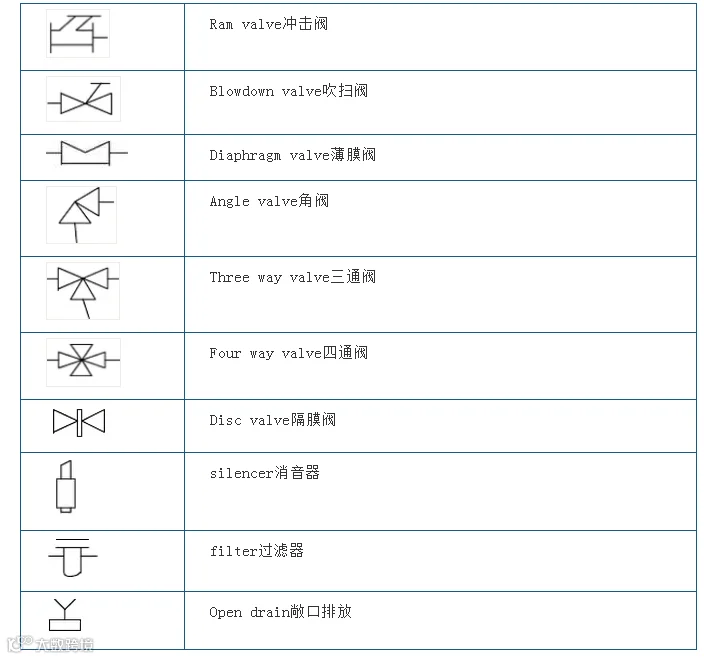

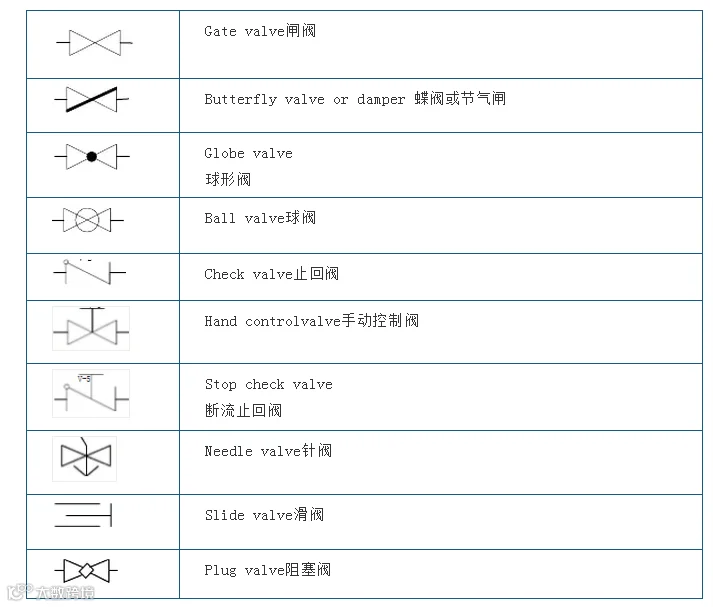

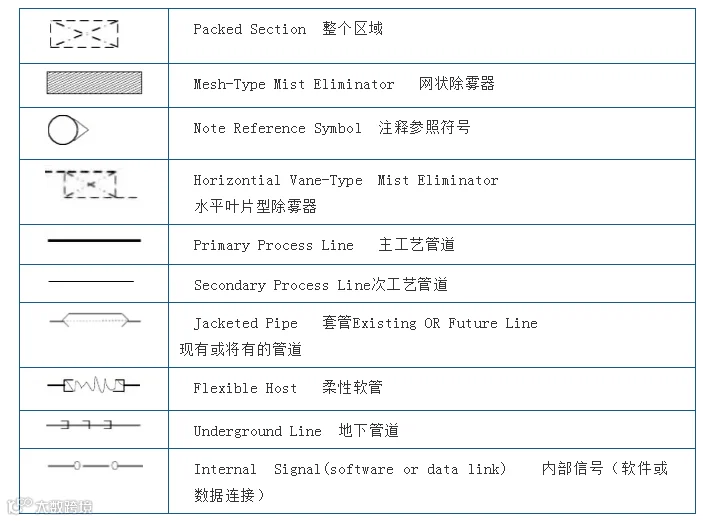

管道附件用细实线按规定的符号在相应处画出。阀门图形符号尺寸一般为长为6 mm，宽为3 mm或长为8 mm，宽为4 mm。

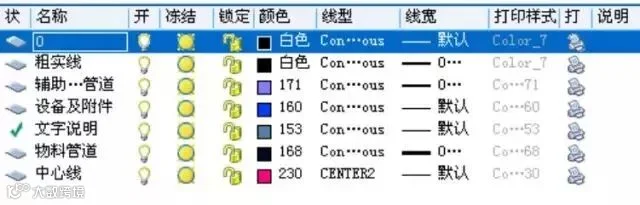

化工工艺图图层和线型

为了安装和检修等目的所加的法兰、螺纹连接件等也应画出。

管道上的阀门、管件要按需要进行标注。当它们的公称直径同所在管道通径不同时，要注出它们的尺寸。

当阀门两端的管道等级不同时，应标出管道等级的分界线，阀门的等级应满足高等级管的要求。

对于异径管标注大端公称通径乘以小端公称通径。

仪表控制点的画法与标注

画出所有与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀（组）。

仪表控制点用符号表示，并从其安装位置引出。符号包括图形符号和字母代号，它们组合起来表达仪表功能、被测变量、测量方法。

检测、显示、控制等仪表的图形符号是一个细实线圆圈，其直径约为10 mm。圈外用一条细实线指向工艺管线或设备轮廓线上的检测点。

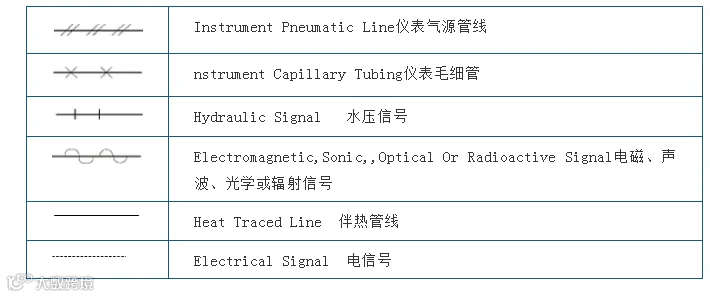

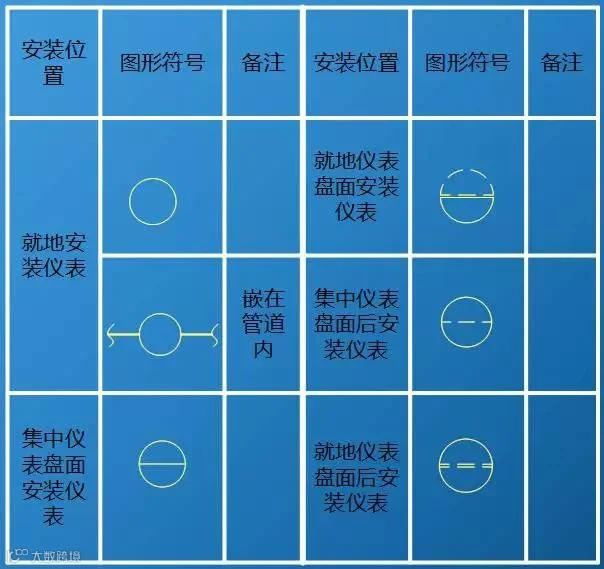

仪表安装位置的图形符号

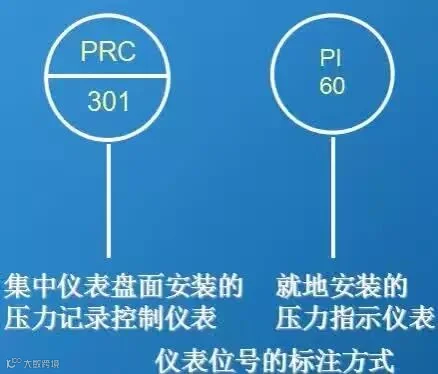

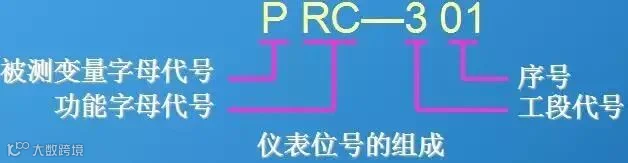

仪表位号

图幅和附注

一般采用A1图幅，横幅绘制，特别简单的用A2图幅，不宜加宽和加长。

附注的内容是对流程图上所采用的，除设备外的所有图例、符号、代号作出的说明。

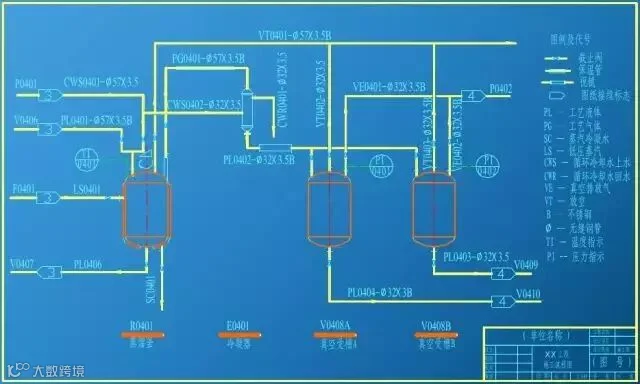

施工流程图的阅读

1、看标题栏和图例中的说明

2、掌握系统中设备的数量、名称及位号

3、了解主要物料的工艺施工流程线

4、了解其它物料的工艺施工流程线
