一、方阻的定义

方阻，全称方块电阻(Sheet Resistance)，是指一个正方形薄膜导电材料，其相对的两个边之间的电阻。

它反映了导电膜材料本身的导电特性，方阻的高低与样品尺寸无关，其单位为(Ω/sq）。

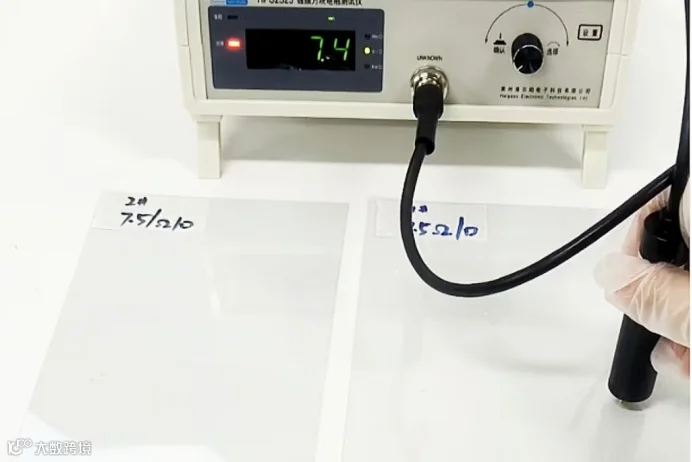

方阻测试

二、导电膜的方阻范围

不同类型的透明导电膜，由于其原材料、组成比例、制备工艺等因素的差异，方阻也呈现出不同的范围。

-ITO导电膜：ITO(氧化铟锡)是应用最广泛的透明导电材料。

制备在玻璃基底上时，可低至几欧姆/方，但基于制备工艺，ITO导电膜很难做到低方阻，一般在几十欧姆/方到几百欧姆/方之间。

随着技术不断进步，一些优秀企业能够制备出方阻更低的ITO薄膜，可低至十几欧姆/方。不过，这类低方阻的ITO膜通常会大幅度损失透光率。

目前，很多企业通过叠加其他高导电性物质，以降低ITO薄膜的方阻，但这类导电膜技术还不太成熟，稳定性相对较差。

-纳米银线导电膜：纳米银线导电膜以其良好的导电性和柔韧性在近年来备受关注。

其方阻可低至十几欧姆/方，这使得它在大尺寸触摸屏、柔性电子器件等领域有着出色的应用表现，能够确保在较大面积的应用，依然保持高效的电流传输。

-超薄金属导电膜：超薄金属导电膜是一种新型导电膜，其光电特性、稳定性和柔韧性等方面均有优异表现。

其方阻可低至几欧姆/方，且在方阻几欧姆/方的情况下，其透过率接近90%。

钛翼-超薄金属导电膜

三、影响导电膜方阻的主要因素

-材料成分：材料是决定方阻的基础因素，不同材料具有不同的电导率，不同的材料成分及配比会对方阻产生显著影响。

以ITO膜为例，其主要成分是氧化铟和氧化锡，采用不同的铟锡配比，其方阻也会不同。

-薄膜厚度：根据方阻的计算公式可知，在电阻率一定的情况下，薄膜厚度越大，方阻越小。这是因为较厚的膜层可以提供更多的导电通道，从而降低电阻。

这意味着可以通过增加薄膜的厚度来有效降低方阻。

然而，需要注意的是，增加膜厚虽然能改善导电性能，但往往也会对其他性能产生影响，比如可能会降低透光率，因此在实际应用中需要综合考虑各方面性能的平衡。

-沉积工艺：沉积工艺对透明导电膜的方阻也有重要影响。常见的沉积工艺有溅射法、蒸发法、化学气相沉积法等。

不同的沉积方法会影响薄膜的结构、形貌、取向等，进而影响电阻率和方阻。

例如，溅射法是制备导电薄膜常用的方法之一，它可以得到较高的沉积速率和较均匀的膜层，有利于降低方阻，提高一致性。

而蒸发法在某些情况下可能会导致薄膜结构不够均匀，从而影响导电性能。

四、导电膜方阻的测量方法

准确测量导电膜的方阻对于评估其性能至关重要。在实际应用中，方阻可以通过四探针法或其他电学测量技术来测量。

通过测量方阻，工程师可以评估材料的导电性能和一致性。

-四探针法：四探针测试法是方阻测试最常用的方法。通过在样品表面放置四个探针，测量电流和电压来计算方阻。该方法简单、快速，适用于大规模生产中的质量控制。

四探针测试仪种类很多，有全自动式、半自动式、手持式、接触式、非接触式等。

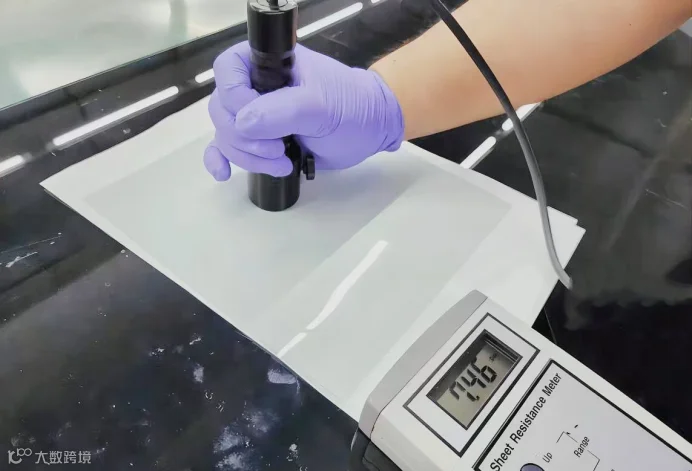

四探针测试原理

五、方阻在实际应用中的重要性

-电子设备：以触摸屏为例，低方阻导电膜能确保触摸信号快速准确传输，让触摸操作及时响应。若方阻高，触摸时电流传输受阻，导致信号传输延迟，从而影响用户的触摸体验。

-太阳能电池：导电膜作为太阳能电池的电极材料，方阻低可减少电流在传输过程中的损耗，使得更多光生载流子能够被有效收集和传输，提高光电转换效率，从而有助于提升太阳能电池发电的效率。

-柔性电路：随着可穿戴电子产品和柔性光电产品的兴起，柔性电路的需求不断增加。导电膜因其轻薄、可弯曲的特性，成为柔性电子产品不可或缺的组成部分。

结语

方阻作为衡量透明导电膜导电性能的关键指标，对于导电膜在各个领域的应用效果有着至关重要的影响。
