方阻平均变化仅3.72%！超薄金属导电膜双85测试240小时

导电膜兼具透明与导电特性，是光伏、触控等光电产品的核心材料，其稳定性影响终端产品的寿命。

基于240小时双85测试，评估超薄金属导电膜的性能稳定性，为高可靠性应用提供数据支撑。

一、双85老化测试是什么？

双85测试，全称“85℃高温+85%相对湿度”恒定湿热老化测试，通过恒温恒湿机营造极端湿热环境，对样品进行长时间应力测试，属于加速老化试验范畴。

核心原理

高温加速材料分子运动，催化热氧老化；高湿促使水分子渗透材料内部，可能引发水解反应与电化学腐蚀。

二者协同作用，快速放大材料潜在缺陷，短时间内模拟自然环境中数年乃至十余年的老化效果。

测试意义

通过双85测试，评估导电膜的抗湿热老化、抗氧化/抗腐蚀、界面结合及抗水解能力，提前暴露方阻升高、透过率下降、膜层脱落等风险，从而验证其在极端工况下的长期可靠性。

测试时长

测试时长根据应用场景有所不同。消费电子领域常见96小时或168小时；车载、工控等高可靠性场景要求更长（如500–1000小时）。

该导电膜测试采用240小时（10天），兼顾测试效率与老化加速效果。

二、导电膜双85测试：重点关注两大核心性能

导电膜的核心价值在于“稳定导电”与“高透光”，双85测试前后需重点检测方阻（导电能力）与透过率（光学性能）两大指标，变化率越小，代表耐久性越优异。此外，外观同样重要。

1.方阻（Ω/□）：衡量导电膜导电性能的核心参数，数值越低导电性越好。湿热老化易导致导电层氧化、微观裂纹，引发方阻升高，导电性能下降。

2.透过率（@550nm）：表征导电膜透光能力的关键指标，考核透过率变化，同时需关注雾度波动，二者均会影响显示效果。

高温高湿环境下，膜层可能发生吸湿、氧化或微观结构变化，增加光吸收与散射，使透过率下降、雾度上升，甚至出现黄变。

3.外观结构稳定性：观察膜层是否出现起泡、脱层、翘边、变色、水雾、裂纹等物理异变。

三、超薄金属导电膜240小时双85测试实测表现

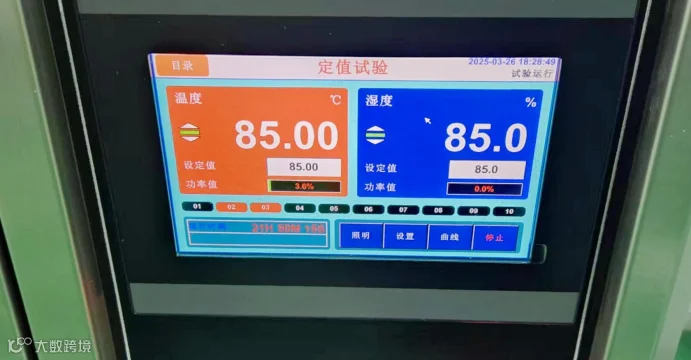

测试严格遵循标准双85规程，在85℃/85%RH环境下连续运行240小时，选取2片样品，每片样品测试3个不同位置，共获得6组数据，对导电膜的关键性能进行前后对比。核心实测数据如下：

1.方阻：波动＜6%，导电性能稳定

关键结论：2片样品，方阻初始值9.44–9.56Ω/□。

老化后，方阻变化幅度最高为5.88%，最低为2.51%，平均约为3.72%，远低于行业通用要求的10-20%变化范围下限。表明导电层在极端湿热环境下结构稳定，抗老化能力优异。

2.透过率：变化＜0.5%，光学性能稳定

以550nm可见光为检测基准，测试前后透过率数据如下：

关键结论：样品初始透过率均超89%，老化后，透过率最大下降0.17%，最大上升0.40%，整体变化幅度极小（<0.5%）。光学性能稳定，未出现明显衰减或劣化。

3.外观结构：无明显变化，膜层结构稳固

整体外观洁净完好，无黄变、起泡、脱层、翘边、氧化发黑、裂纹等现象。

四、优异测试表现背后的技术支撑

240小时双85测试的优异表现，并非偶然，而是源自材料配方、结构设计与制备工艺的系统性技术优势：

1.多层复合结构，强化防护与附着

采用多层结构设计，在导电层上下增设多层功能层，既保护导电层，又提升膜层附着力，有效抵御湿热侵蚀。

2.优选基材，搭配精密预处理

选用高品质基材，并经过表面预处理工艺，优化基材表面能、减少杂质缺陷，从基底层面提升水氧阻隔能力。

3.高精度磁控溅射，保障高致密成膜

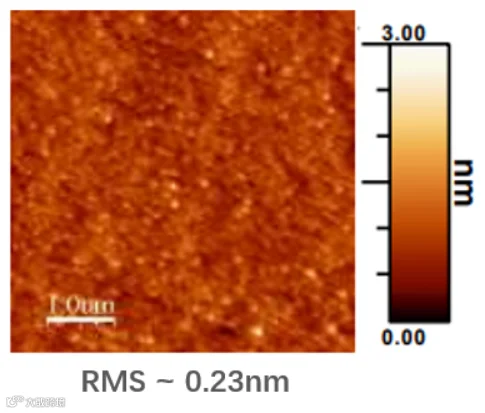

采用高精度磁控溅射设备制备，膜层致密度高、表面粗糙度达到亚纳米级（<1nm），可大幅降低高温高湿环境下水汽、氧气的渗透，抑制导电层氧化与老化衰减。

五、客观说明：双85并非万能

双85测试主要评估湿热耐受能力，不能完全替代其他可靠性测试。

实际应用中，温度冲击、光老化、化学腐蚀等风险，需通过高温、低温、温循、盐雾、紫外线老化等专项测试进行验证，以全面验证产品的综合环境适应性。

结论

经240小时双85湿热老化测试，超薄金属导电膜展现出优异的性能稳定性：方阻平均变化率仅3.72%，远低于行业通用要求（10%~20%）变化范围下限；透过率波动小于0.5%，几乎无衰减；外观完好，无起泡、脱层、黄变、裂纹等任何劣化现象。

结果表明，其在高温高湿环境下性能稳定、结构完整，具备优异的湿热耐久能力，为长期服役场景（如光伏）提供了可靠的数据支撑。
