【中篇】接【上篇】5.9 卫生间施工。
5.10 质量验收
5.10.1 加热供冷管、加热电缆、供暖板安装完毕，混凝土填充式的填充层或预制沟槽保温板、供暖板的面层施工前，应按隐蔽工程要求，由工程承包方提出书面报告，由监理工程师组织各有关人员进行中间验收。工程质量检验表可按本规程附录H 进行填写。
5.10.2 辐射供暖供冷水系统检查和验收应包括下列内容:
1 加热供冷管、预制沟槽保温板或供暖板、输配管、分水器、集水器、阀门、附件、绝热材料、温控及计量设备等的质量;
2 原始工作面、填充层、面层、隔离层、绝热层、防潮层、均热层、伸缩缝等施工质量;
3 管道、分水器、集水器、阀门、温控及计量设备等安装质量;
4 管路冲洗;
5 隐蔽前、后水压试验。
5.10.3 加热电缆系统检查和验收应包括下列内容:
1 加热电缆、温控及计量设备、绝热材料等的质量;
2 原始工作面、填充层、面层、隔离层、绝热层、防潮层、均热层和伸缩缝等施工质量;
3 隐蔽前、后加热电缆标称电阻和绝缘电阻检测;
4 加热电缆、温控及计量设备安装质量。
5.10.4 发泡水泥绝热层验收应符合下列规定:
1 发泡水泥绝热层施工完毕后，在填充层施工前，应按隐蔽工程要求，由施工方会同监理单位进行分项中间验收;
2 干体积密度验收应符合现行国家标准《蒸压加气混凝土性能试验方法)) GB/T 11969 的规定;
3 7d 、28d 抗压强度应符合现行国家标准《蒸压加气混凝土性能试验方法》GBjT 11969 的规定;
4 导热系数应符合现行国家标准《绝热材料稳态热阻及有关特性的测定防护热板法)) GB 10294 的规定。
5.10.5 辐射供暖供冷系统中间验收应符合下列规定:
1 供暖供冷地面施工前，地面的平整、清洁状况符合施工要求;
2 绝热层的厚度、材料的物理性能及铺设应符合设计要求;
3 伸缩缝应按设计要求敷设完毕;
4 供暖板表面应平整，接缝处应严密。
5 加热供冷管、输配管、加热电缆的材料、规格及敷设间距，弯曲半径及固定措施等应符合设计要求;
6 填充层内加热供冷管、输配管不应有接头，弯曲部分不得出现硬折弯现象;
7 隐蔽敷设的加热电缆的发热区域不应裁剪和破损;加热电缆之间不应在任何地方有相互接触，交叉或者重叠的现象:
8 加热供冷管、输配管、分水器、集水器及其连接处在试验压力下元渗漏;
9 加热电缆系统每个环路应元短路和断路现象，电阻及绝缘电阻测试符合要求;
10 阀门启闭灵活，关闭严密F
11 温控及计量装置、分水器、集水器及其连接件等安装后应有成品保护措施;
12 供暖地面按要求铺设防潮层、隔离层、均热层、钢丝网等;
13 填充层、找平层、面层平整，表面元明显裂缝。

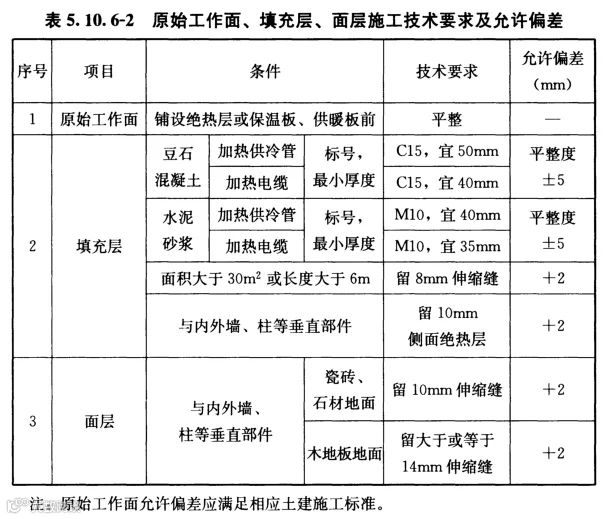

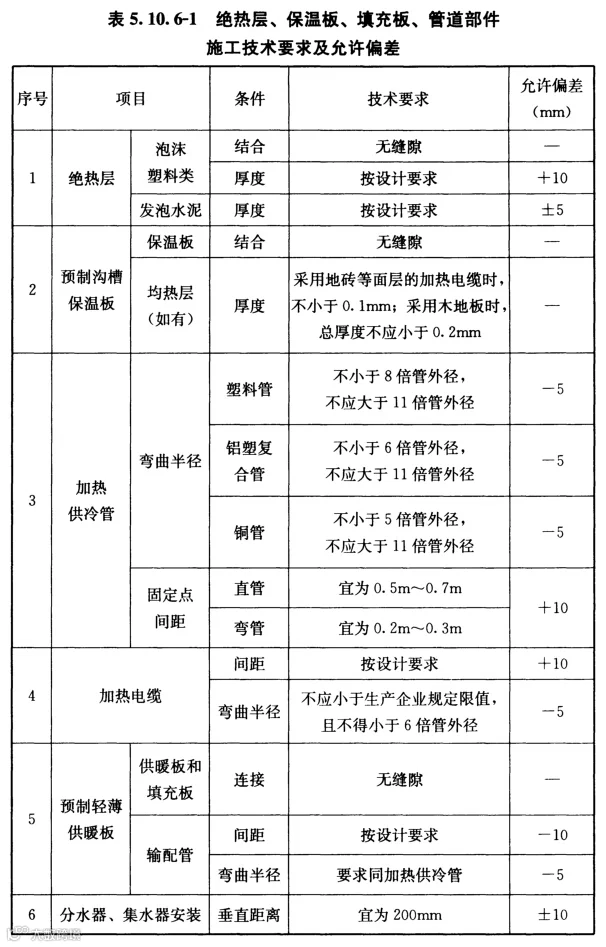

5.10.6 绝热层、预制沟槽保温板、加热供冷管、加热电缆、供暖板及分水器和集水器施工技术要求及允许偏差应符合表
5.10.6-1 的规定;原始工作面、填充层、面层施工技术要求及允许偏差应符合表5.10.6-2 的规定。
6 试运行、调试及竣工验收
6.1 试运行与调试
6. 1. 1 辐射供暖供冷系统未经调试，严禁运行使用。
6. 1. 2 辐射供暖供冷系统的试运行调试，应在施工完毕且养护期满后，且具备正常供暖供冷和供电的条件下，由施工单位在建设单位配合下进行。
6. 1. 3 初始供暖时，水温变化应平缓。供暖系统的供水温度应控制在高于室内空气温度10"C 左右，且不应高于32"C ，并应连续运行48h; 以后每隔24h 水温升高3"C，直至达到设计供水温度，并保持该温度运行不少于24h; 在设计供水温度下应对每组分水器、集水器连接的加热管逐路进行调节，直至达到设计要求。
6. 1. 4 初始供冷调试应在新风系统调试后进行，水温变化应平缓。供冷系统的供水温度应控制在高于室内空气露点温度2"C 以上，逐渐降低直至达到设计供水温度，并保持该温度运行不少于24h。在设计供水温度下应对每组分水器、集水器连接的供冷管逐路进行调节，直至达到设计要求。
6. 1. 5 加热电缆辐射供暖系统初始通电加热时，应控制室温平缓上升，直至达到设计要求。
6. 1. 6 辐射供暖供冷系统调试完成后，宜对下列性能参数进行检测，并应符合下列规定:
1 辐射体表面平均温度满足本规程第3. 1. 3 条和第3. 1. 4条的规定;
2 室内空气温度满足设计要求;
3 辐射供暖供冷系统进出口水温度及温差满足设计要求。
6. 1. 7 辐射体表面平均温度测定应符合下列规定:
1 温度计应与辐射体表面紧密粘贴;
2 温度测点数量不应少于5 对，其中一半测点应沿热媒流程均匀设置在加热供冷管上，另一半测点应设在加热供冷管之间且沿热媒流程均匀布置;
3 辐射体表面平均温度应取各测点温度的算术平均值;
4 温度测量系统准确度应为士0.2"C 。
6. 1. 8 辐射供暖供冷系统室内空气温度检测应符合下列规定:
1 辐射供暖时，宜以房间中央离地0.75m 高处的空气温度作为评价依据;
2 辐射供冷时，宜以房间中央离地1. 1m 高处空气温度作为评价依据;
3 温度测量系统准确度应为:1: 0.2"C 。
6. 1. 9 辐射供暖供冷系统进出口水温测点宜布置在分水器、集水器上，温度测量系统准确度应为土0.1 "C 。
6.2 竣工验收
6.2.1 竣工验收应在辐射供暖供冷系统性能检测合格后进行。
6.2.2 竣工验收时，应提供下列文件:
1 施工图、竣工图和设计变更文件;
2 主要设备和管材、配件等主要材料的出厂合格证及检验报告;
3 辐射供暖供冷系统'性能检测报告;
4 中间验收记录;
5 冲洗和试压记录;
6 工程质量检验评定记录;
7 系统试运行和调试记录;
8 材料和产品的现场复验报告;
9 工程使用维护说明书。
7 运行与维护
7. 0.1 辐射供暖供冷系统首次运行注水前应充分排气。系统每年首次运行时，需确保户外户内阀门开启到位，过滤器元堵塞，立管进回水放气通畅，加热供冷管内元气堵。
7. 0. 2 辐射供暖供冷系统加热供冷管在非供暖或非供冷季应进行满水保护。在有冻结可能的地区应排水、泄压。
7. 0. 3 加热电缆辐射供暖系统每年供暖期使用前，应检查温控器及电路系统是否正常。
7. 0. 4 辐射供暖供冷系统的表面上应有明显的标识，不得进行打洞、钉凿、撞击、高温作业等工作。

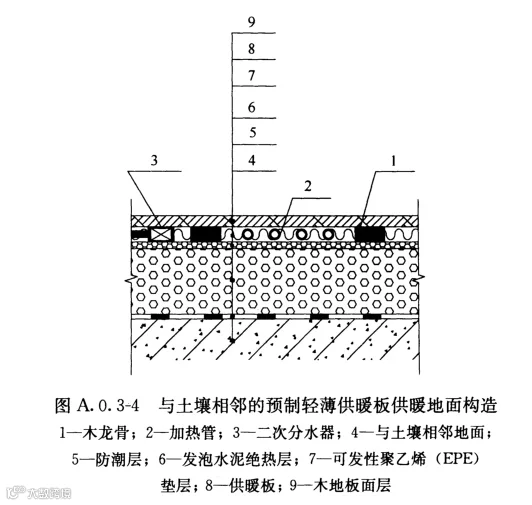

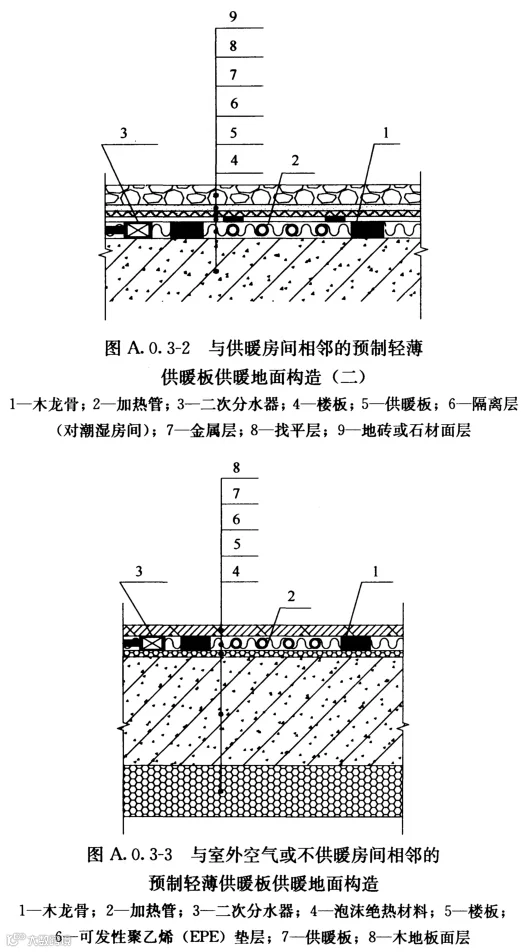

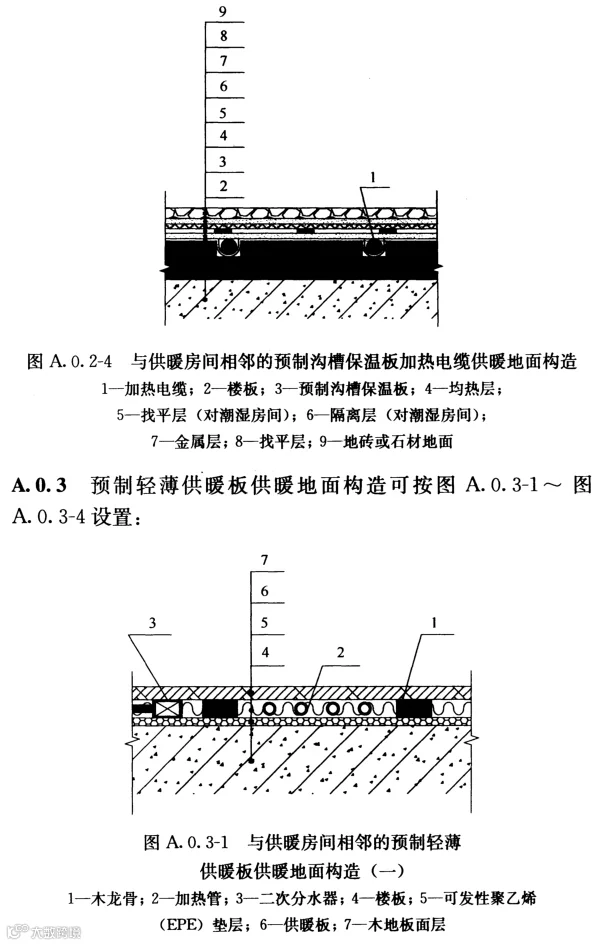

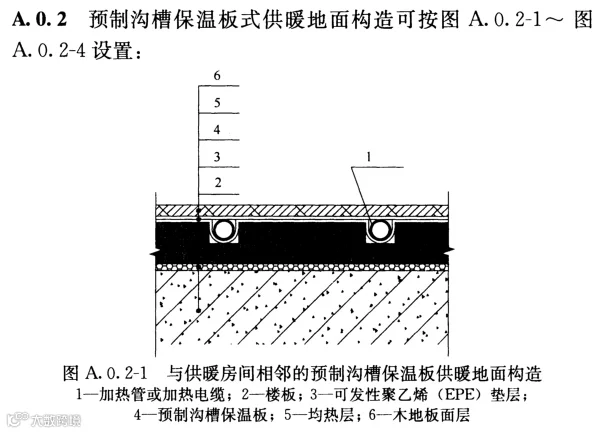

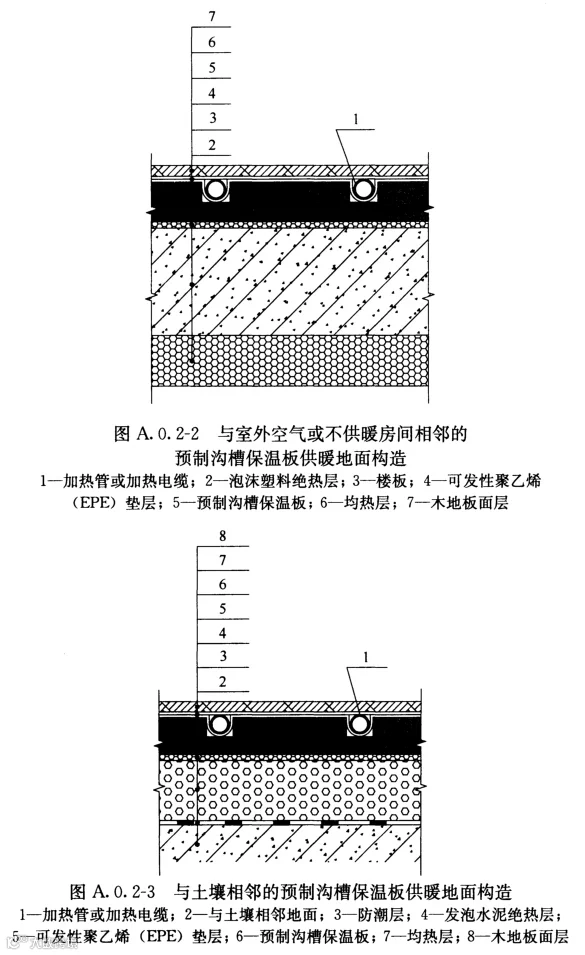

附录A 辐射供暖地面构造图示

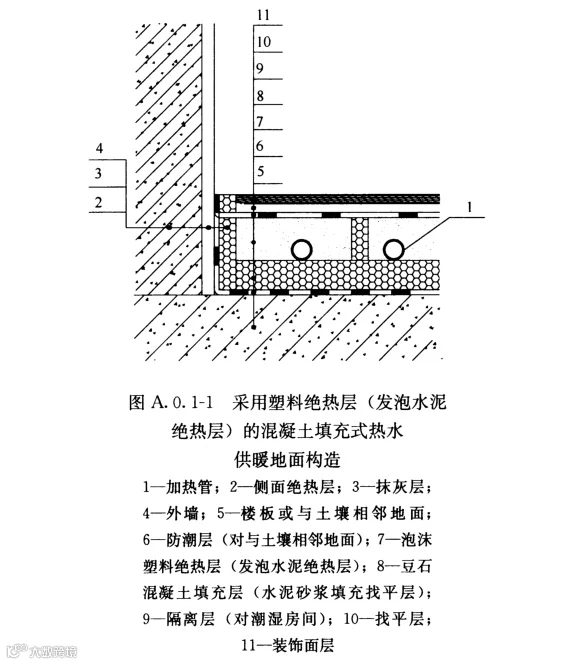

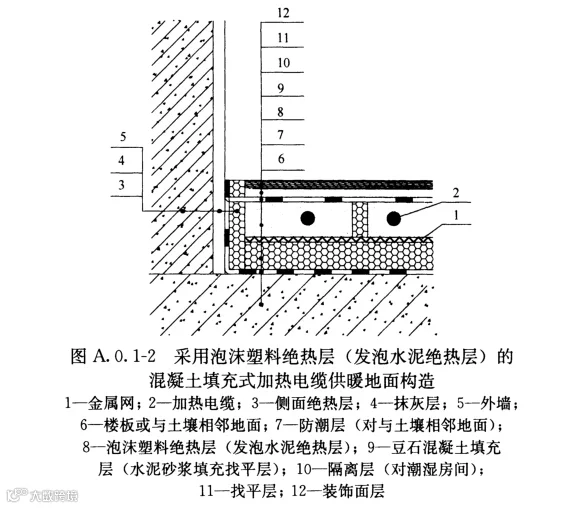

A.0.l 混凝土填充式供暖地面构造可按图A. 0.1-1 和图
A. 0.1-2 设置:
附录B 混凝土填充式热水辐射供暖地面单位面积散热量
B.l 采用聚苯乙烯塑料板绝热层的混凝土填充式热水辐射供暖地面单位面积散热量

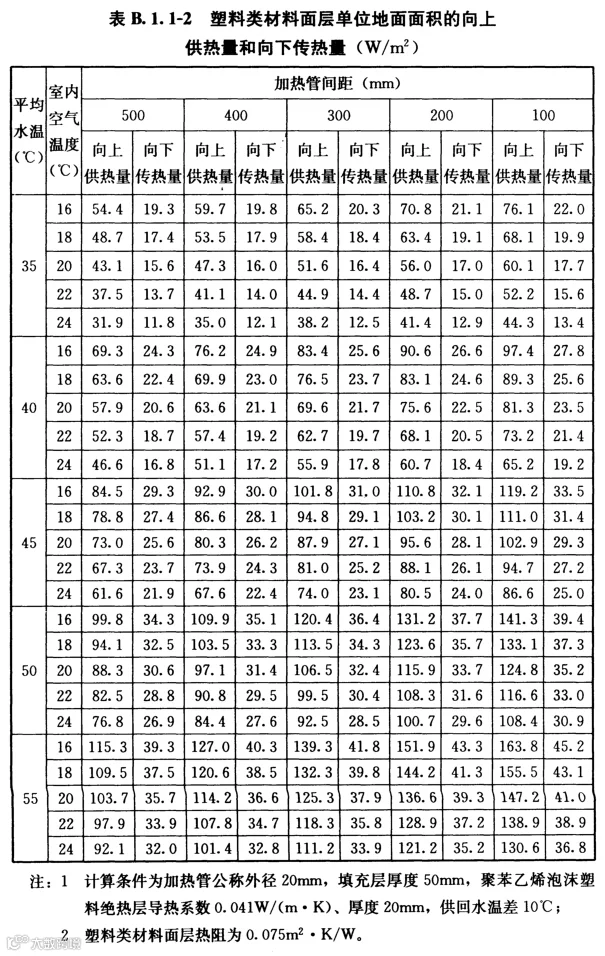

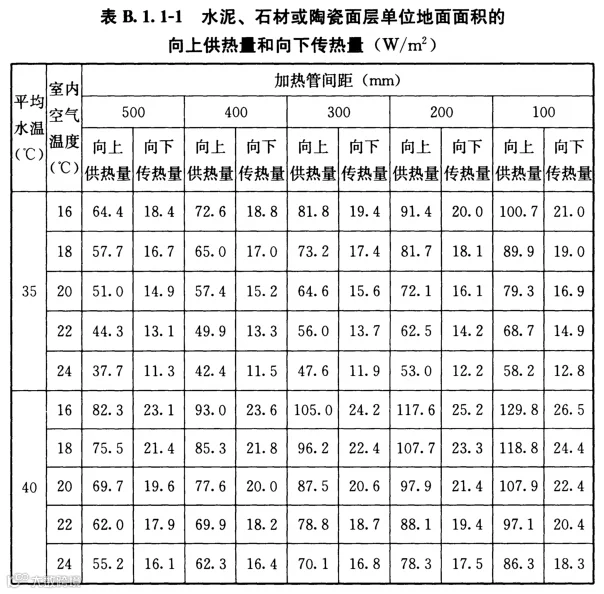

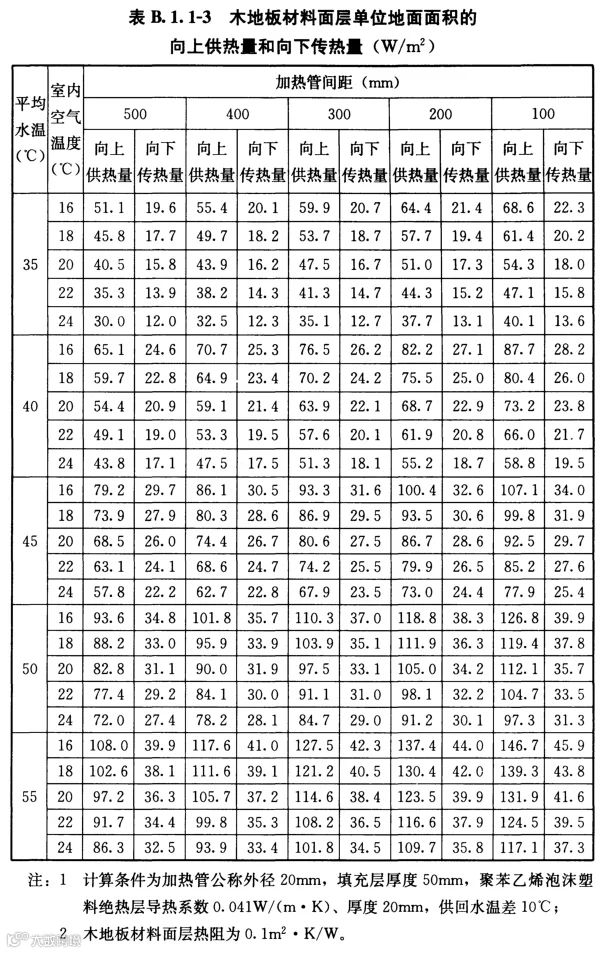

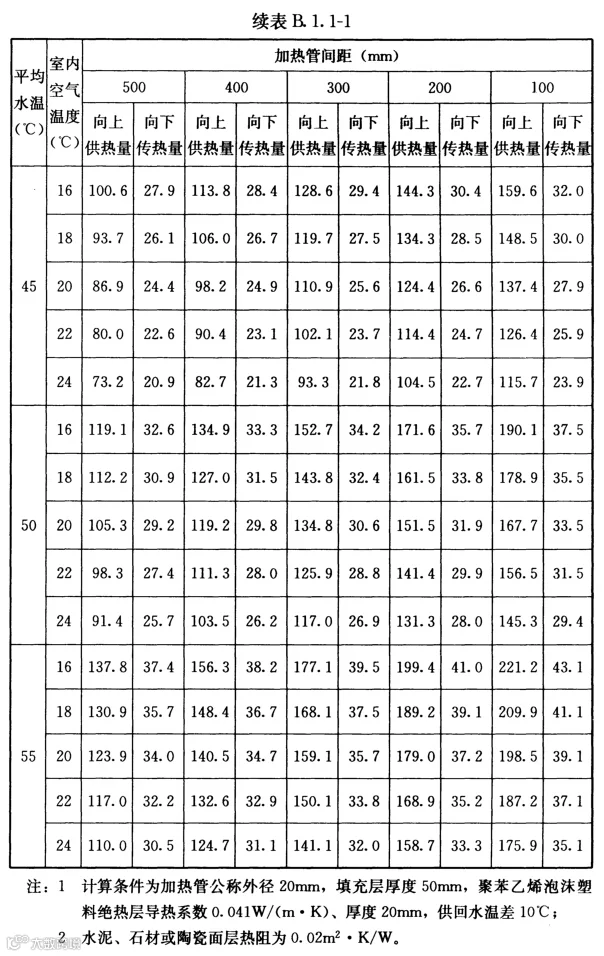

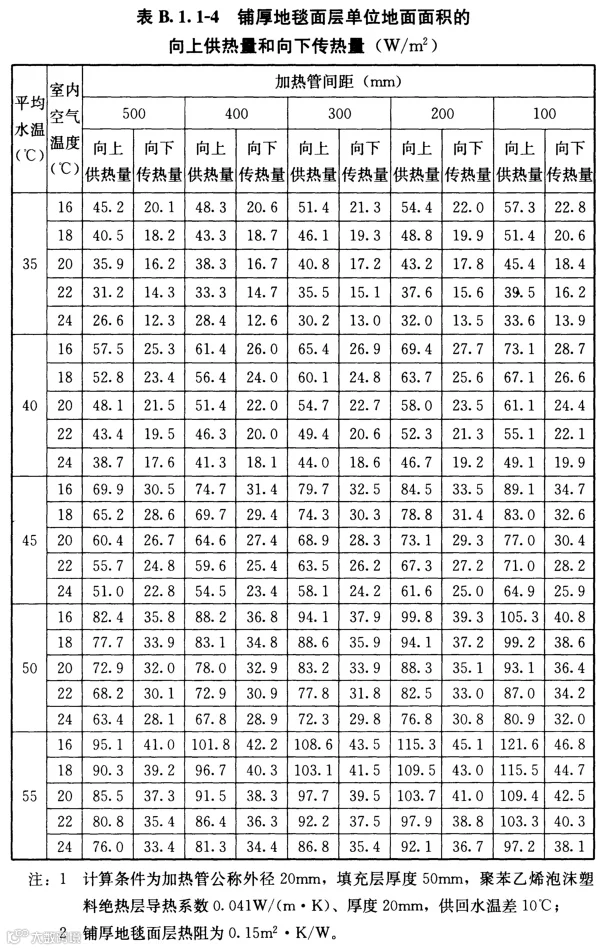

B. 1. 1 当采用导热系数为o. 38W/(m. K) 的PE-X 管时，单位地面面积的向上供热量和向下传热量可按表B. 1. 1-1~表B. 1. 1-4 取值。

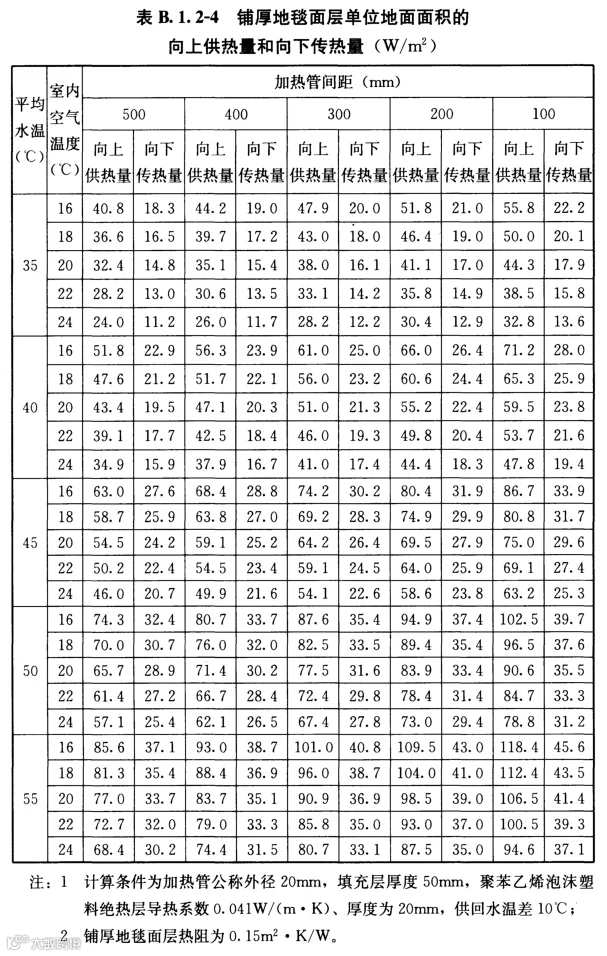

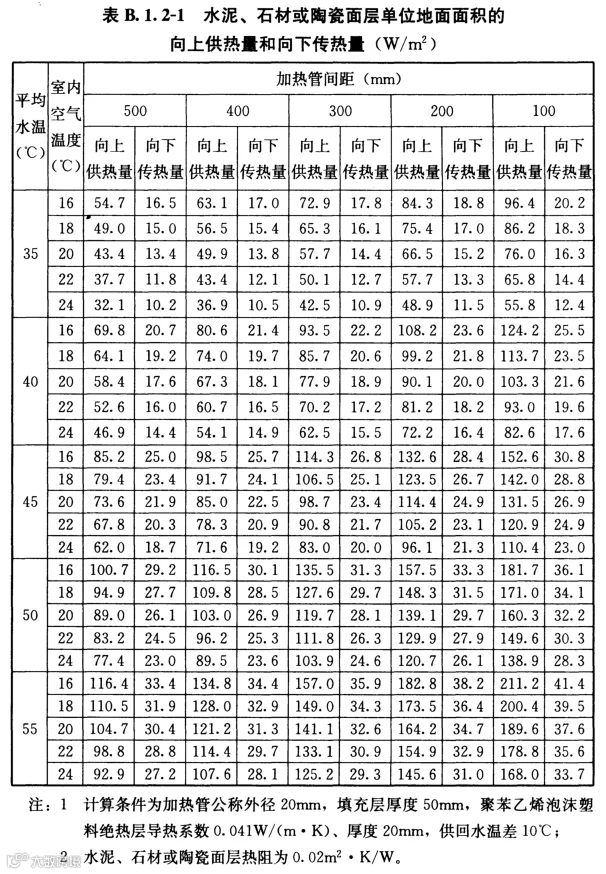

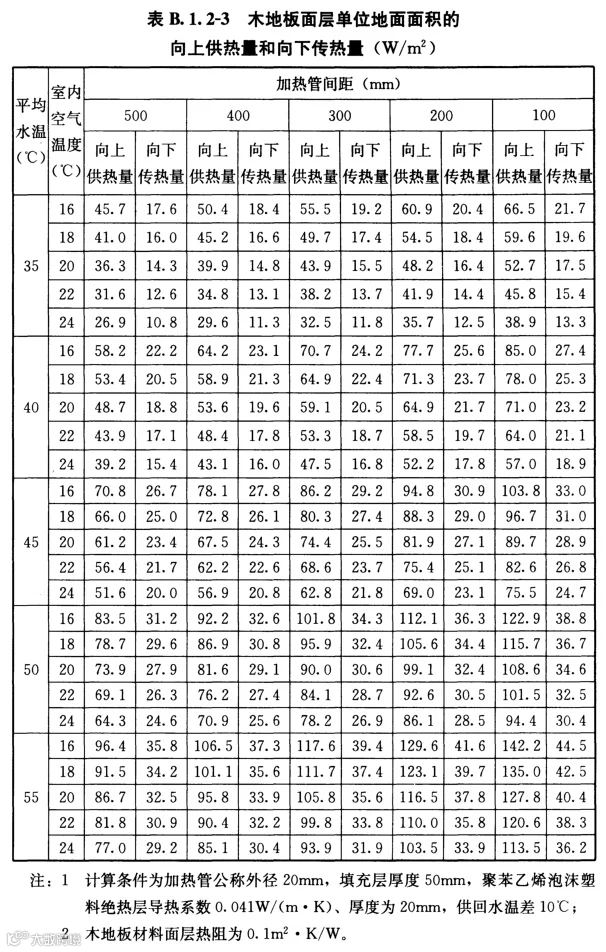

B.1.2 当采用导热系数为O. 23W/(m. K) 的PB 管时，单位地面面积的向上供热量和向下传热量可按表B 1. 2-1~表且1. 2-4 取值。

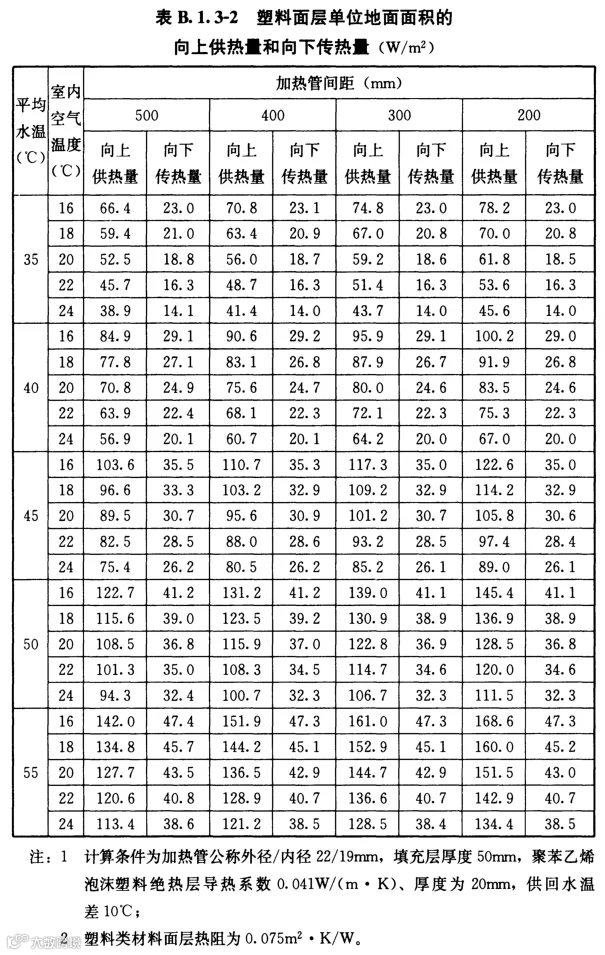

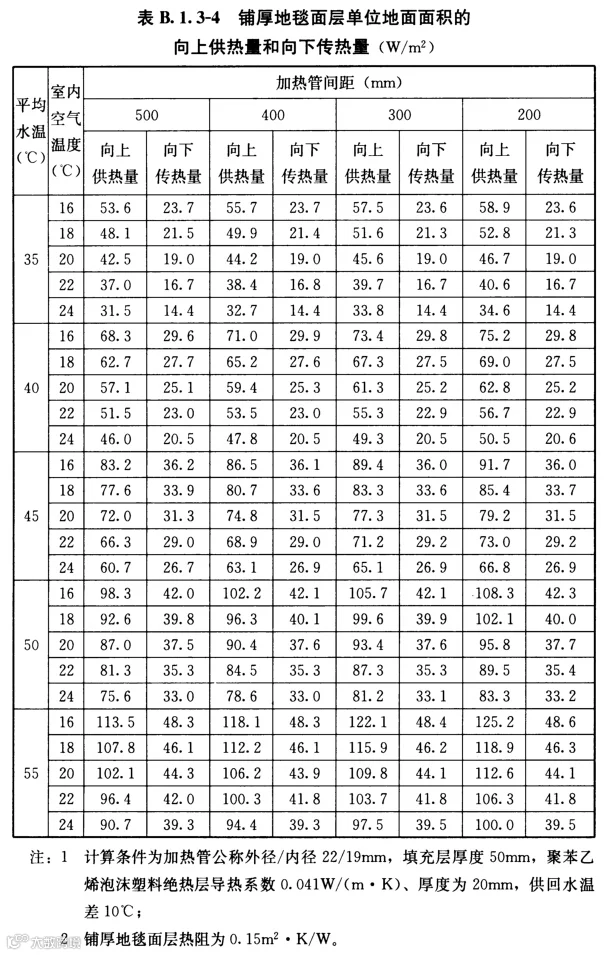

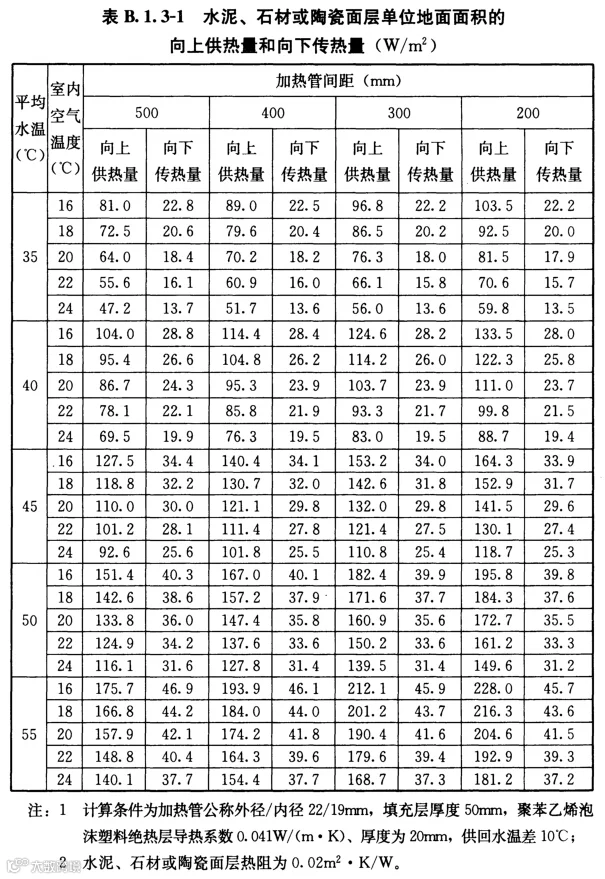

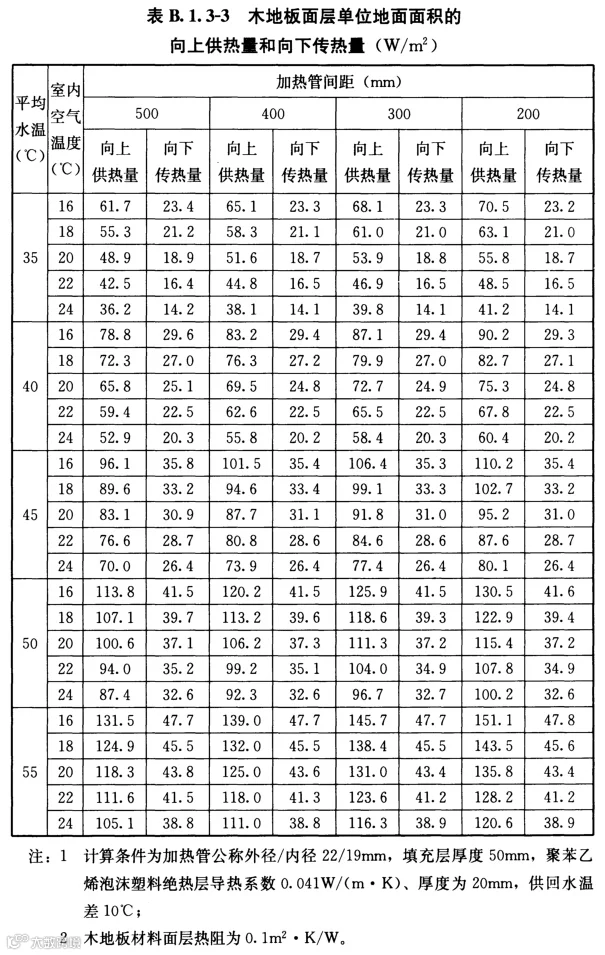

B.1.3 当采用导热系数为386W/(m.K)的铜管时，单位地面面积的向上供热量和向下传热量可按表B.1.3-1~表且1.3-4取值。
B.2 采用发泡水泥绝热层的混凝土填充式热水辐射供暖地面单位面积散热量

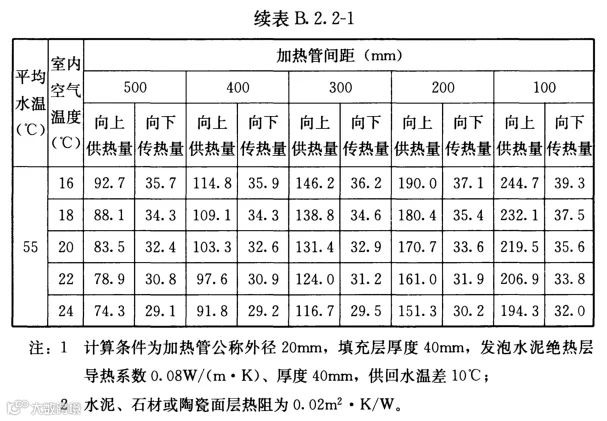

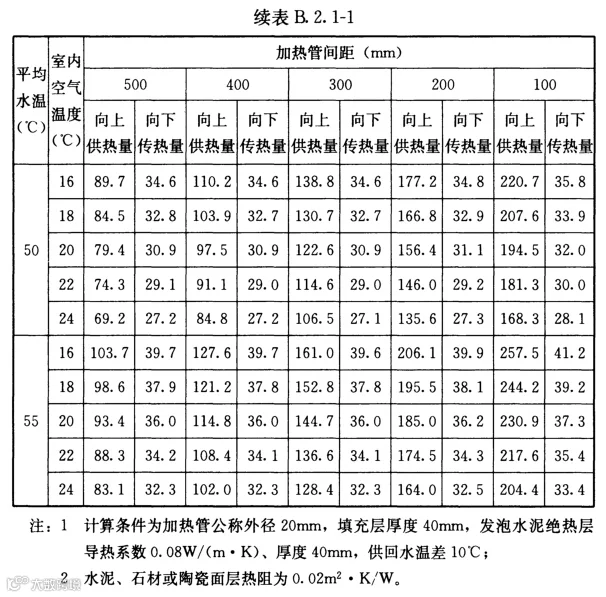

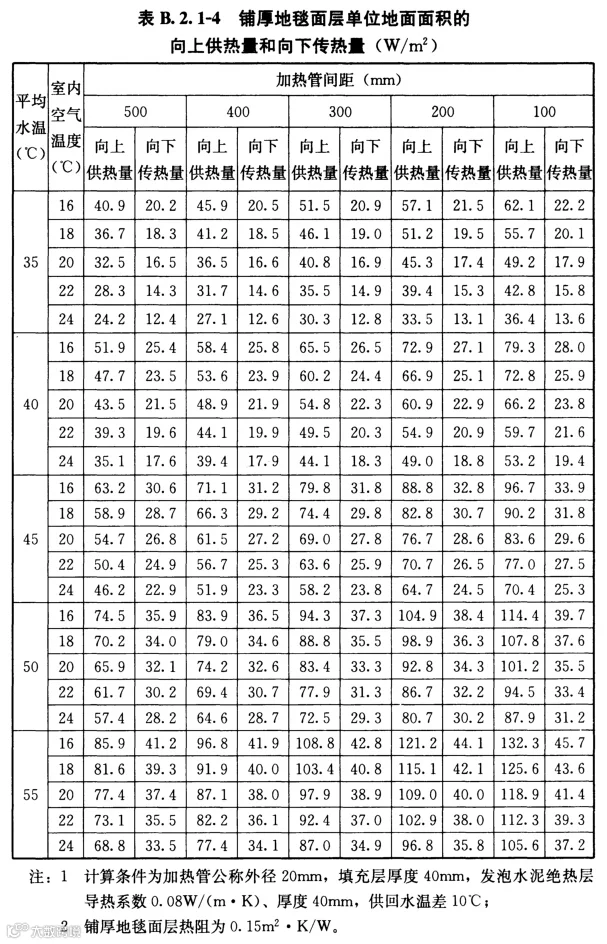

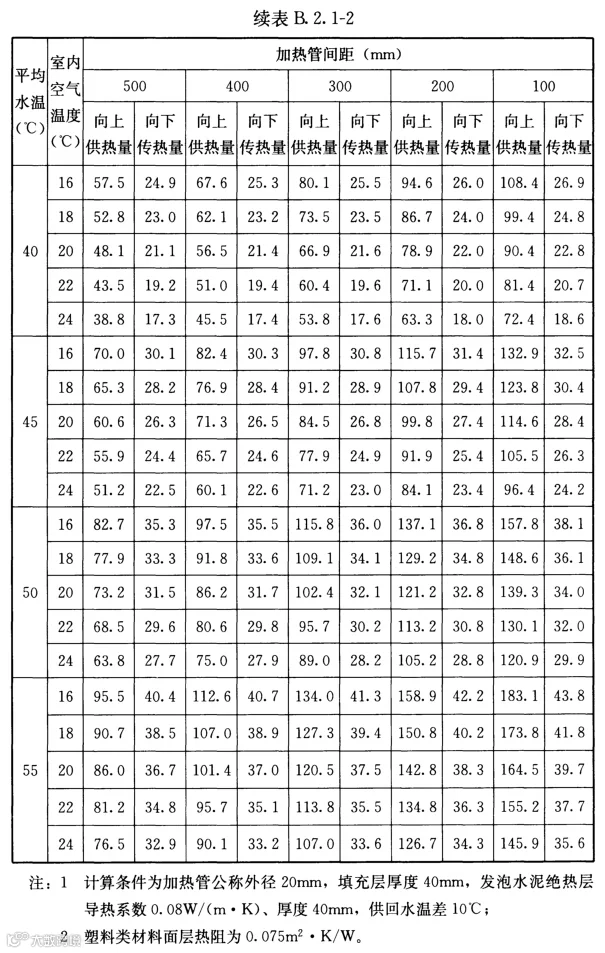

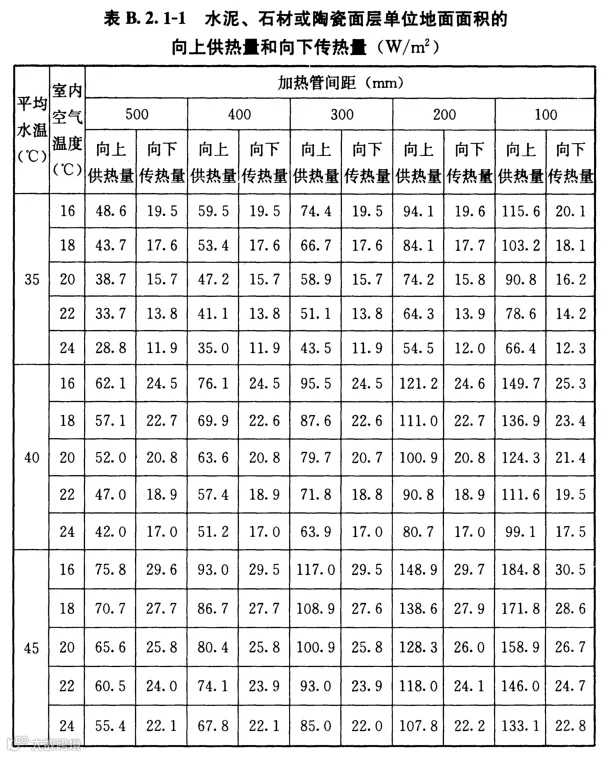

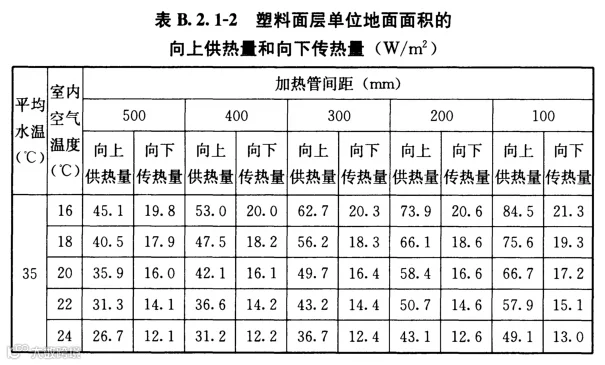

B.2.1 当采用导热系数为O. 38W I(m • K) 的PE-X 管时，单位地面面积的向上供热量和向下传热量可按表B 2.1-1~表B. 2. 1-4取值。

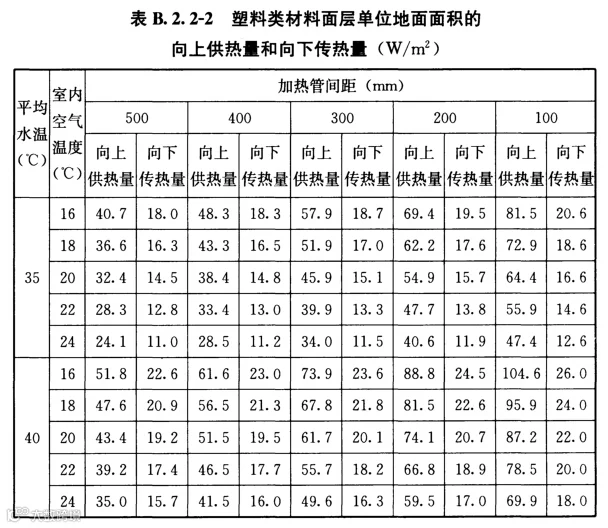

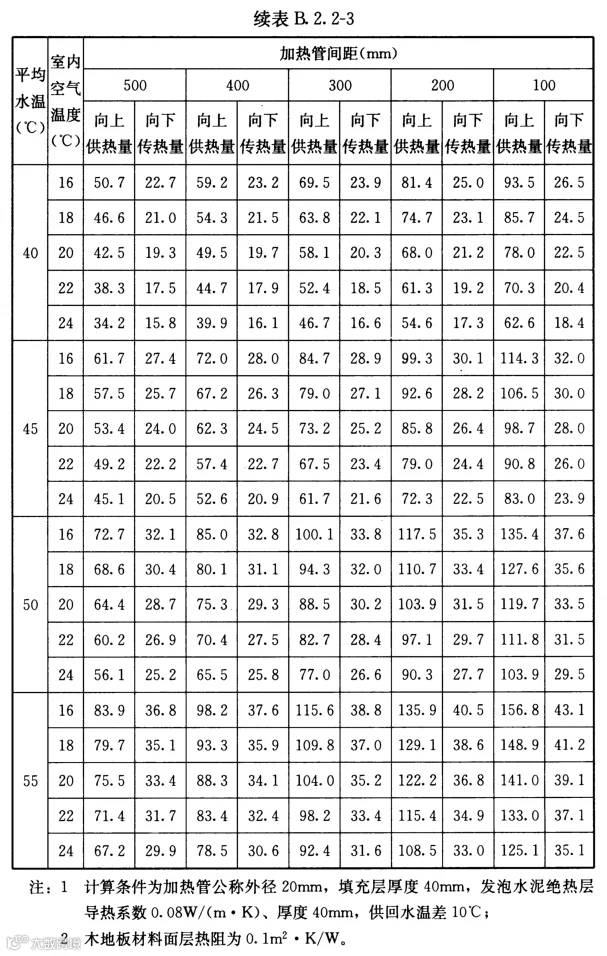

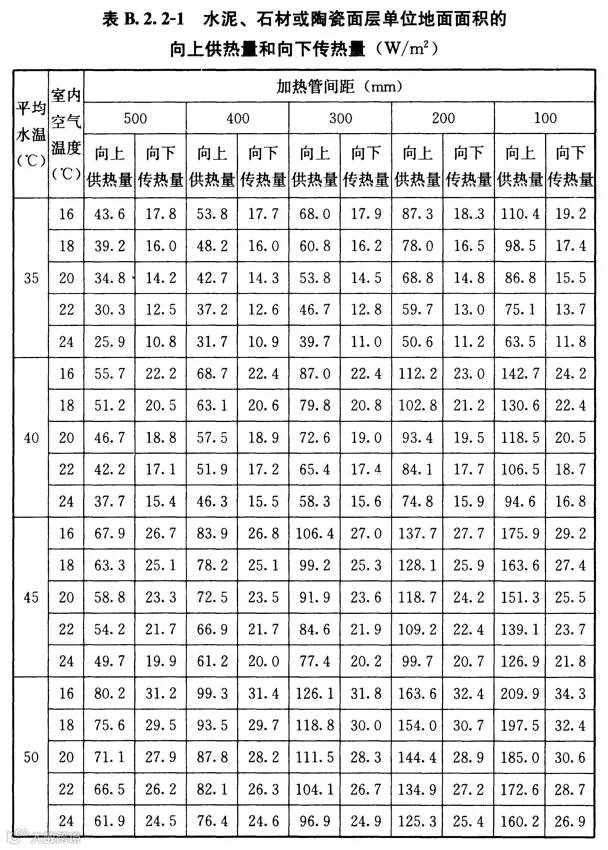

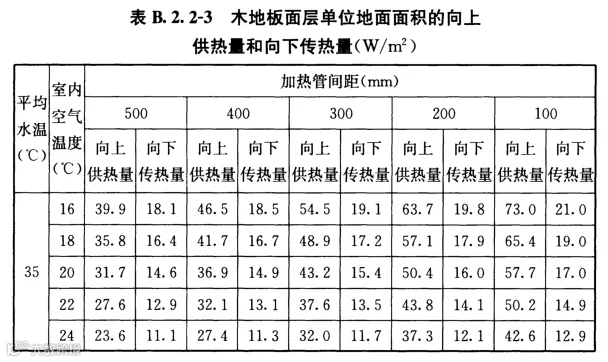

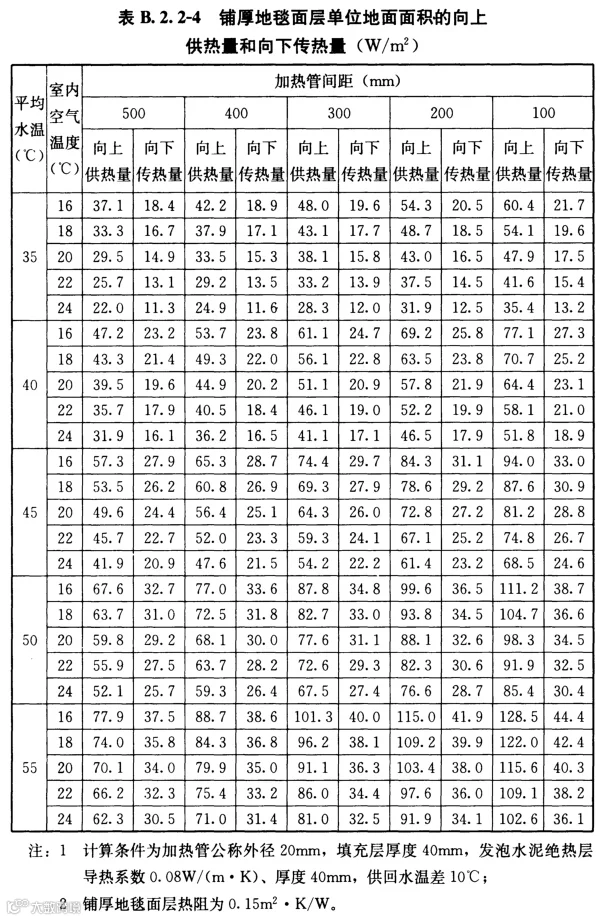

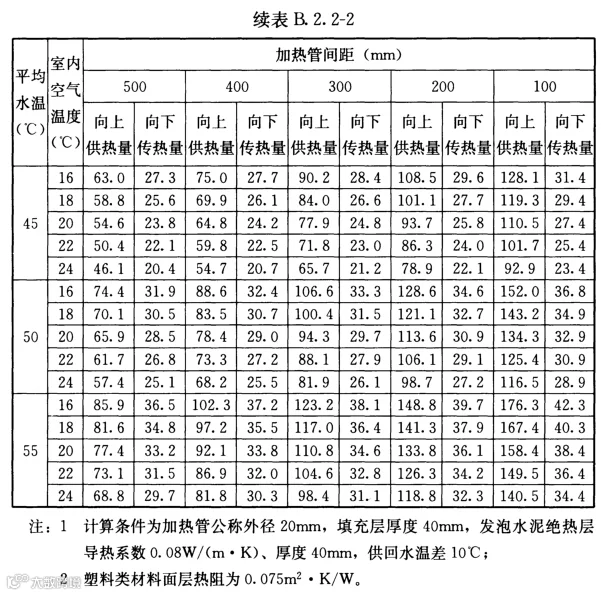

B.2.2 当采用导热系数为0.23W/(m.K)的PB管时，单位地面面积的向上供热量和向下传热量可按表B.2.2-1表B.2.2-4取值。
【中篇完】
