导读：为满足装配式建筑干式工法地面和管线分离的施工要求，天脉远红公司推出干式调平地暖（专利号：ZL2020205888087），也称装配式地暖。

为满足装配式建筑干式工法地面和管线分离的施工要求，方便实现干法楼面找平和管线分离地面架空层、消除直铺干式地暖的地板响声及脚感松软隐患，同时根除湿法找平周期长、楼板渗水和线管不可维修等隐患，天脉远红公司推出干式调平地暖（专利号：ZL2020205888087），也称装配式地暖，具备舒适、节能、高效、健康和零碳等技术优势，是普通干式地暖和水泥找平的技术升级，是打造绿色建筑的舒适地面新技术，完全符合装配式建筑“干式工法楼面地面及管线分离”评价要求。

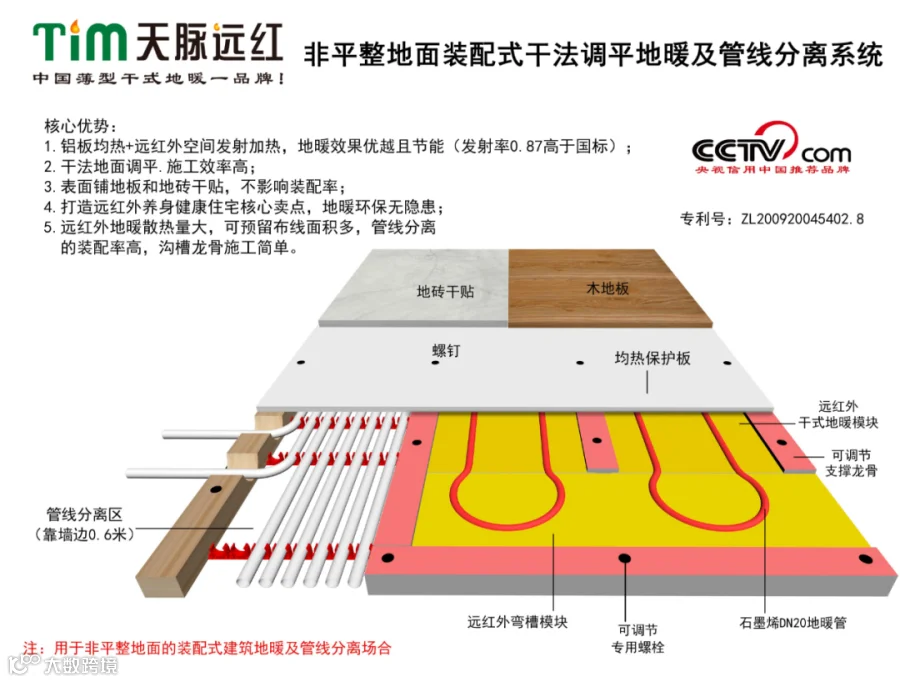

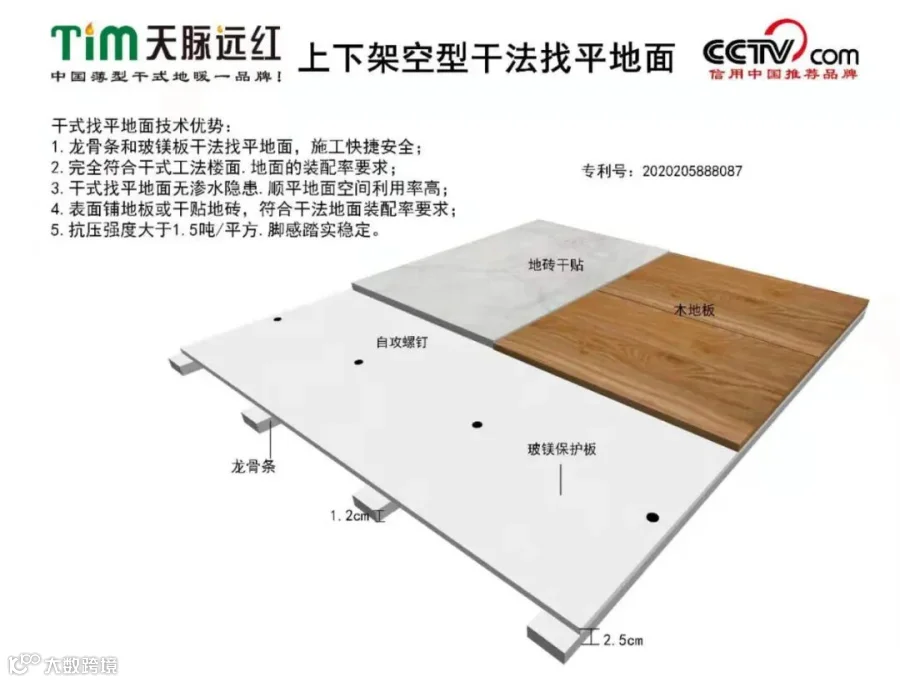

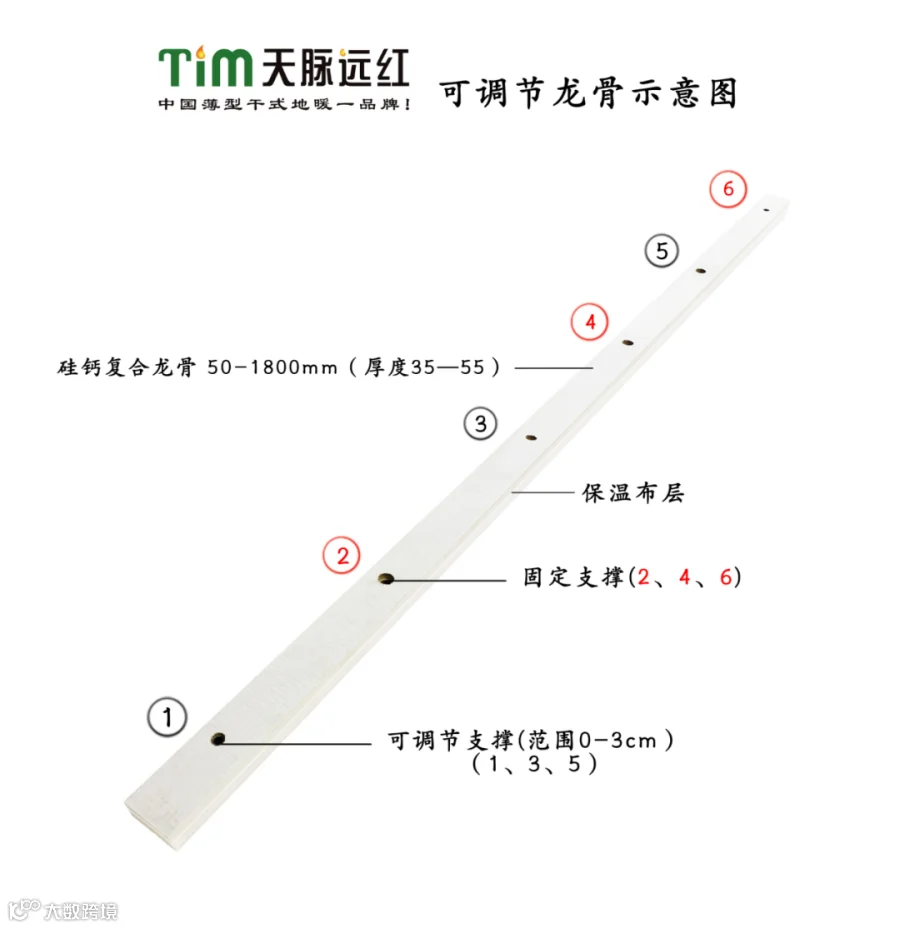

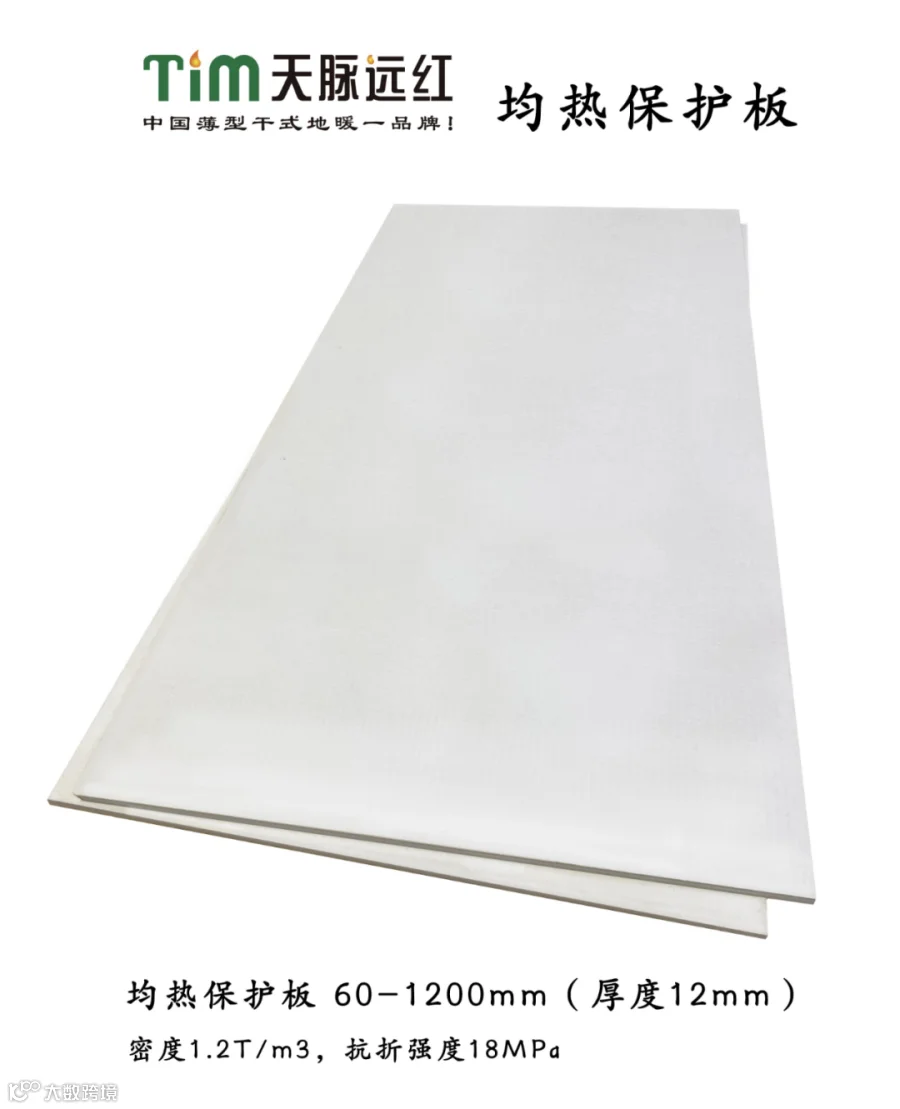

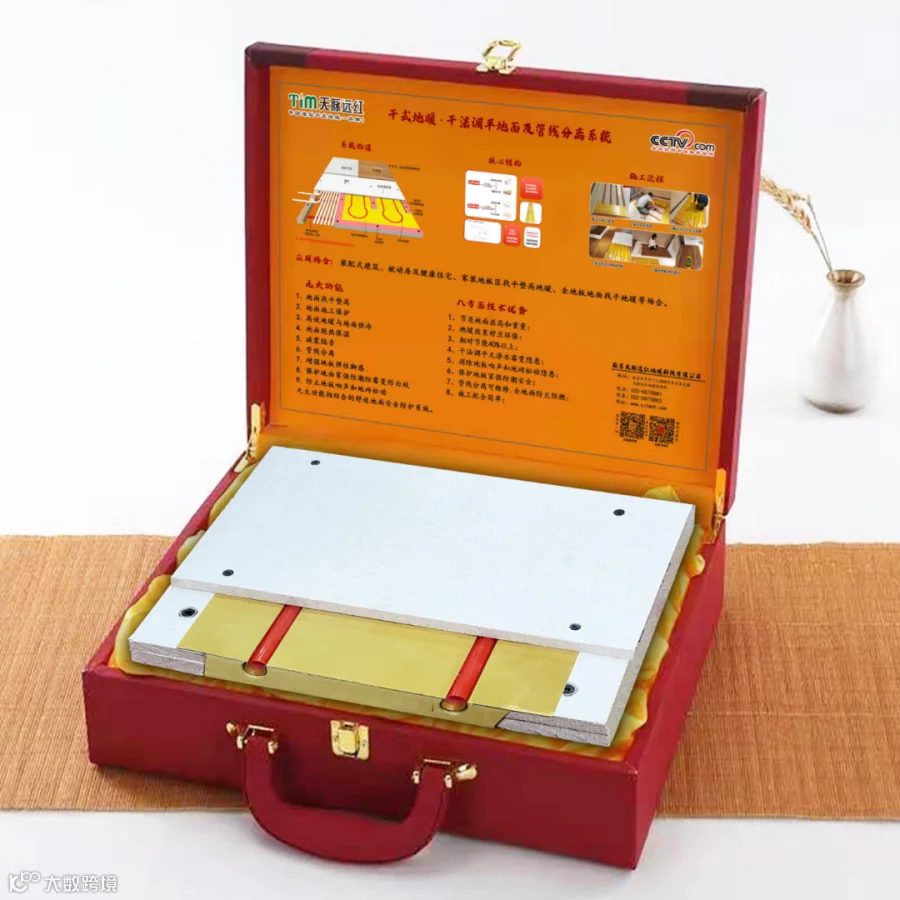

天脉远红干法调平地面，是采用干式工法地面找平和垫高的地面找平新技术，由可调节龙骨和均热保护板两部分组成，调节龙骨内置有若干可调节专利支撑，像微型千斤顶一样，既可调节高度又能牢固承载地面，龙骨和保护板间方便用自攻螺钉固定，采用环保玻镁板加工生产，表面可铺设地板、干贴或湿贴地砖，具有施工便捷、地面牢固踏实、无地面渗水隐患等优点，可大幅减少河沙浪费，符合装配式建筑干式工法楼面的评价要求。

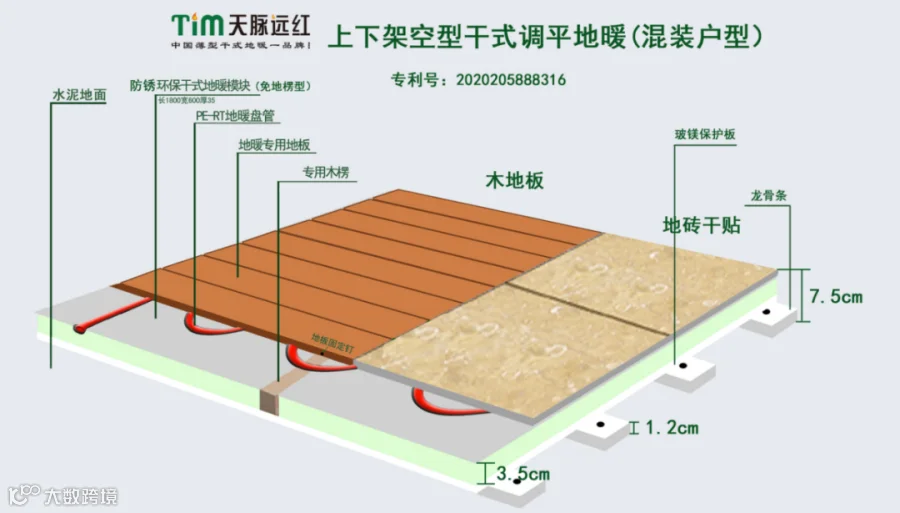

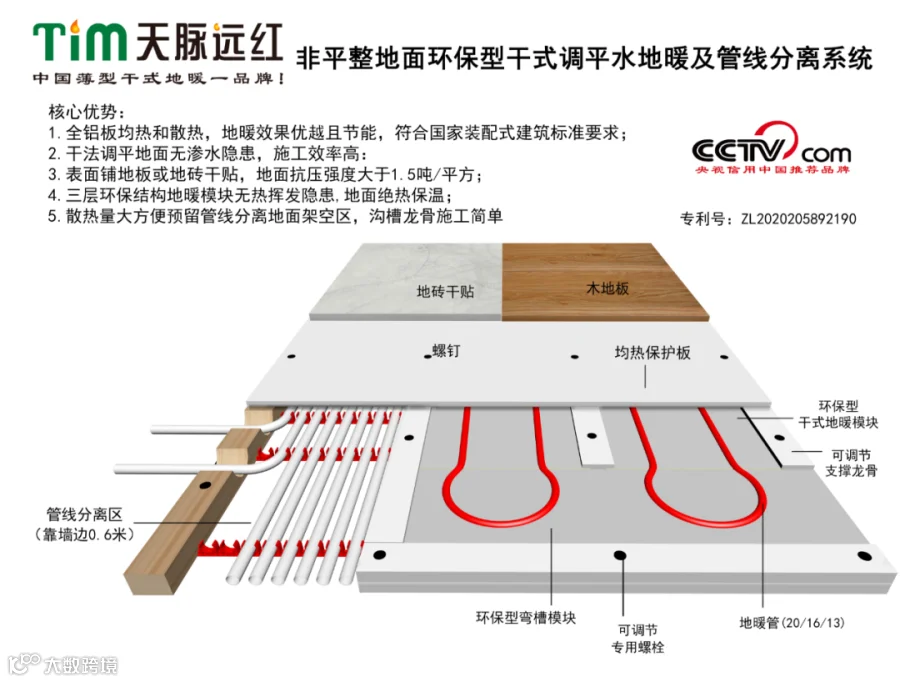

干式调平地暖是将环保干式地暖与干法调平地面技术相结合，在可调节龙骨中间铺设远红外（或环保型）干式地暖模块，借用模块厚度和高散热量特性，沿墙边预留地面架空层做管线分离，实现干法地面找平、干式节能地暖和管线分离三位一体的地面调平调温系统，简称装配式地暖。具有找平垫高地面、消除地面返潮、保护线管可维修可分离、和舒适节能地暖等九方面功能，根除了湿法找平地暖存在的周期长、地面易渗水、地板易霉变、水电暖线管不可维修、地暖不够热不够环保、地面异响等隐患。分玻镁复合龙骨和木龙骨两类，地面架空层分左右架空型和上下架空型两种。干式调平地暖基础厚度48mm，可调高度0-20mm,地面抗压强度大于1.5吨/平方，表面可直接铺地板，也可干贴地砖，完全符合装配式建筑的干式工法楼面.地面及管线分离要求。广泛应用于装配式建筑、被动房、健康住宅、家装地板区地面找平垫高、全地板地面找平、干式节能地暖和干式内墙保温等场合。

干式调平地暖的技术原理

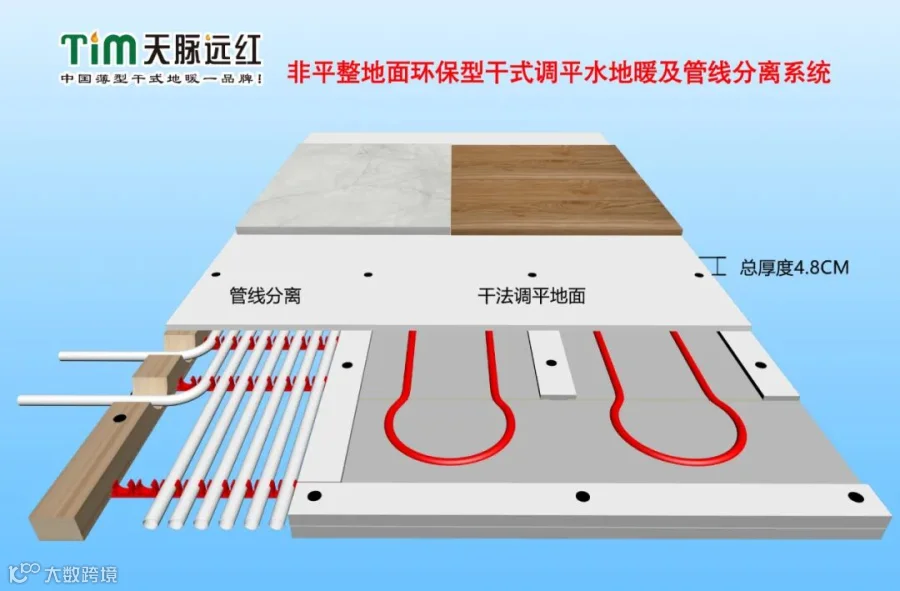

采用可调节龙骨、均热保护板和干式地暖模块组合固定，利用平整的板面构建平整的新地面，达到快速找平和垫高原地面目的；利用龙骨之间的空隙安装环保铝板干式地暖，达到舒适节能和健康的地暖目的，借用干式地暖模块的厚度和高散热量，沿墙边预留地面架空层实现零成本的管线分离。这种板樑结构经自攻螺钉密集固定后非常牢固，相当于一个大的地面舞台，可调节支撑龙骨相当于无数个千斤顶，不需要与地面固定便很踏实稳定，这是将可调节的板樑结构、地楞型干式地暖和可加工的玻镁板新材料相结合的结果。龙骨不调节无法解决地面找平问题，龙骨和板不密集固定无法解决地面牢固问题，因此，天脉远红干式调平地暖完全解决了普通架空干法地暖存在的地板松垮异响、地砖松动隐患和地暖不够热等技术缺陷。

干式调平地暖在舒适家居领域称为干式地面调平调温系统，在建筑领域可称为舒适地面安全防护系统。

天脉远红干式调平地暖九大功能

1.地面找平垫高

2.地面施工保护

3.高效地暖与夏季供冷

4.地面绝热保温

5.减震隔音

6.管线分离

7.增强地板弹性脚感

8.保护地面家俱防潮防霉变防白蚁

9.防止地板响声和地砖松动

天脉远红干式调平地暖八方面技术优势

1、节省地面层高和重量:利用干法地面龙骨空间铺设干式地暖，不额外增加地面厚度和楼板荷载（20Kg/平方），节省3CM以上地面厚度100Kg/平方载荷，空间利用率高，消除了高楼载荷的安全隐患。

2、地暖效果好且环保：采用低温远红外干式地暖模块技术，全铝板均热+远红外辐射，大幅提高地暖散热量，消除了普通干式地暖表面积热和蓄热过大引起的非环保释放隐患，地暖既舒适又环保。

3、相对节能40%以上：干式地暖地面绝热，向下传热损失小，升温快可行为节能，相对湿式地暖平均节省40%以上采暖费。

4、干法调平无渗水和地板霉变隐患：干法地面找平和垫高，完全根除了厚水泥找平存在的地面渗水、找不平及返潮地板霉变隐患。

5、消除地板响声和地砖松动隐患：采用专利技术的可调节龙骨，在牢固的均热保护板表面铺设地板和地砖，根除了干式地暖因地面不平或施工不当等引起的地板响声、地砖松动隐患。

6、保护地板家俱防潮防白蚁隐患：干法调平地面及干式地暖，地面无潮湿无霉变隐患，干式地暖结构与白蚁灭杀工艺相同，可长期防护地板家具的安全使用。

7、管线分离可维修地面安全防火：干式地暖抗压强度高、散热量大，可预留墙边的地面空间大，轻松实现水电暖管线分离，长期保护线管安全且可维修，全地面阻燃防火非常安全。

8、施工配合简单：干法地面调平工艺综合了木龙骨垫高和水泥找平两者优点，找平.垫高、地暖和保护一体化集成，施工配合简单效率高、综合造价低。

天脉远红干式调平地暖与普通架空干法地暖的优缺点比较

比较项目	天脉远红干式调平地暖	普通架空干法地暖
安装结构示意
占地面厚度	地暖模块嵌入可调节龙骨内，不额外占地面层高，均热保护板上铺地板或地砖，干式地暖找平层总厚4.5CM。	地暖模板与地面架空层为上下分布，地暖模板和地面架空层总厚度为8.5CM左右，普通铝箔表面只能铺地板，贴地砖存在腐蚀隐患。

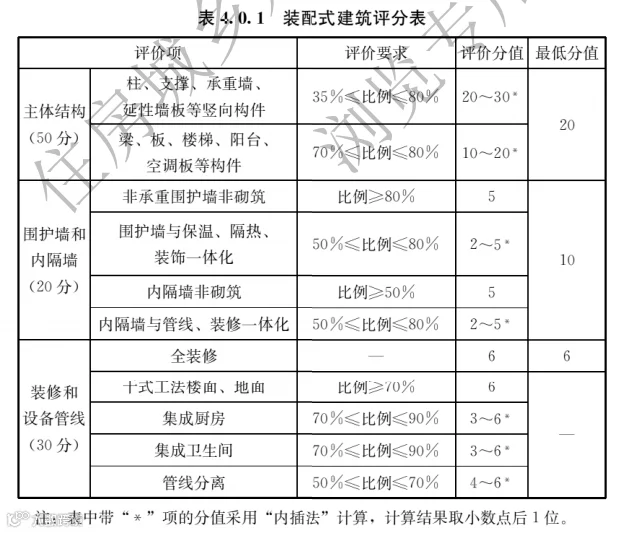

装配率影响	找平和地暖均采用干式工法，符合国家装配式建筑评价要求，确保干法楼面和管线分离12分，大幅提高楼盘装配率。	普通架空地暖不具备调平功能，原地面平整度需达到5mm要求，需要湿法找平楼面，不符合干式工法楼面的评价要求，存在扣6分风险。
管线分离维修	靠墙边预留左右架空层地面管线分离，可方便维修。	上下架空层无法实现地面线管维修。
地暖舒适度	采用全铝板层导热和均热，散热量大，热舒适度高，表面温度平均28℃.房间20℃以上。	普通干法地暖采用铝箔导热，散热量小，热舒适度差，表面温度平均23℃.房间18℃左右。
地面响声隐患	采用调节龙骨和均热保护板均采用玻镁板制作，抗压和抗折强度高，可用自攻螺钉固定，地面牢固无隐患。	硅钙和水泥压力板等材料过硬，可加工性能差，无法用自攻螺钉固定龙骨与保护板，存在地板区地面松垮响声.地砖区松动等隐患。
环保安全隐患	采用三层环保干式地暖模块和环保玻镁板，消除了保温板积热挥发非环保隐患，地面无渗水安全隐患。	地板区普通两层结构干式地暖模块，存在积热挥发甲二笨等非环保隐患，原地面湿法找平存在架空层返潮安全隐患。

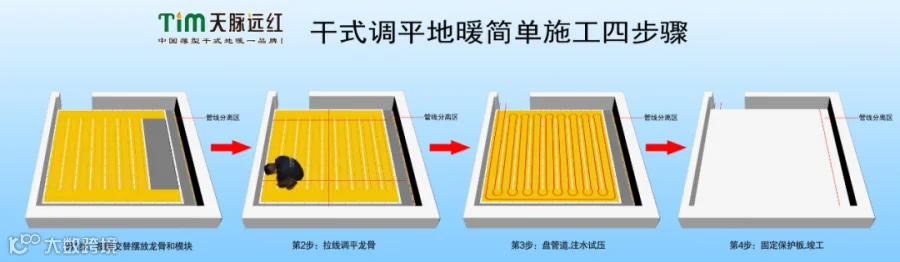

安装难易	地暖和找平一体化干法施工，按简单施工四步骤流程，高效无隐患。	地面湿法找平、地面架空层及地暖模块三部分分开施工，工艺繁琐.周期长.难度大且隐患多。
投资造价	节省地面湿法找平费用，初投资相对较低，装配率得分性价比较高。	湿法地面找平和地面架空层分开，综合造价较高，后期评价装配率风险较高。
