在当今能源转型的大背景下，光伏产业蓬勃发展，而光伏柔性支架技术作为一项创新技术正逐渐崭露头角。
光伏柔性支架是一种新型的支架结构，由主索、端部支架、中部支架、抗风系统等构件及部件组成。它具有广泛的适应性和灵活性，能够在各种复杂地形中发挥出色作用。
光伏柔性支架主要分为单层索系和双层索系。单层索系光伏柔性支架典型系统由中榀结构、端榀结构、斜拉结构、地锚结构、预应力拉索等五部分组成。采用两根预应力索，可实现跨距 10 - 25 米，组件下沿离地高度 1 - 9 米。其结构简单，用钢量低，易于施工安装，但最大跨度有限。双层索系光伏柔性支架也称为索桁架系统，最大跨距可达到 60 米，净空 10 米左右，抗强风性能强，稳定性好。不过，相对而言，其结构复杂、用钢量较大、施工安装要求较高。
在文成农光互补光伏发电项目中，鉴于场地周围道路设置较为完善，交通条件较便利，但山体坡度起伏较大。综合考虑项目的实际需求、地形特点以及成本等因素，单层索系结构简单、用钢量低、易于施工安装，更能适应项目场地的特点和需求，因此采用了单层索系光伏柔性支架结构。

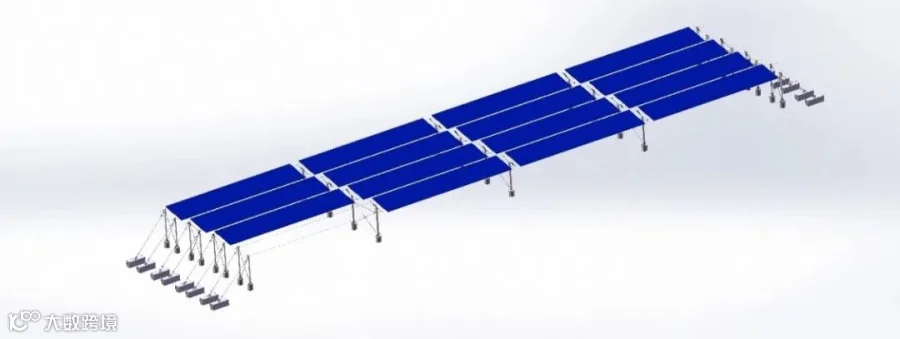

单层索系光伏柔性支架

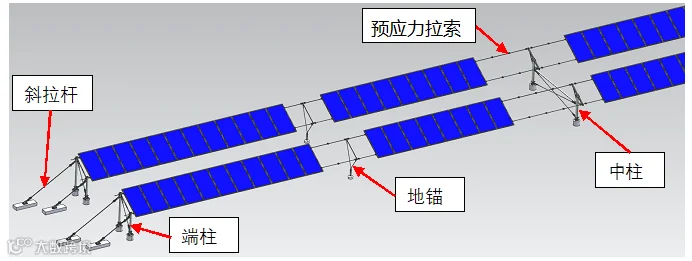

双层索系光伏柔性支架
1.高效利用空间
光伏柔性支架可以高位布置和大跨度增加环境空间的利用率，节省土地资源，提高布置容量。
以莲都光伏为例，在相同用地条件下，柔性支架可布置的光伏容量远高于传统固定式支架，如采用传统固定式支架，160 亩用地可布置光伏容量约 10MW，而采用柔性支架可布置约光伏容量 18MW。
2.性价比突出
与传统钢架结构相比，柔性支架空间结构合理，用钢材量少、自重轻，具有更高的性价比。
对比不同安装方式对度电成本的影响，以文成光伏为例，直流侧23MWp，20度安装倾角为例，主要工程量如下表：

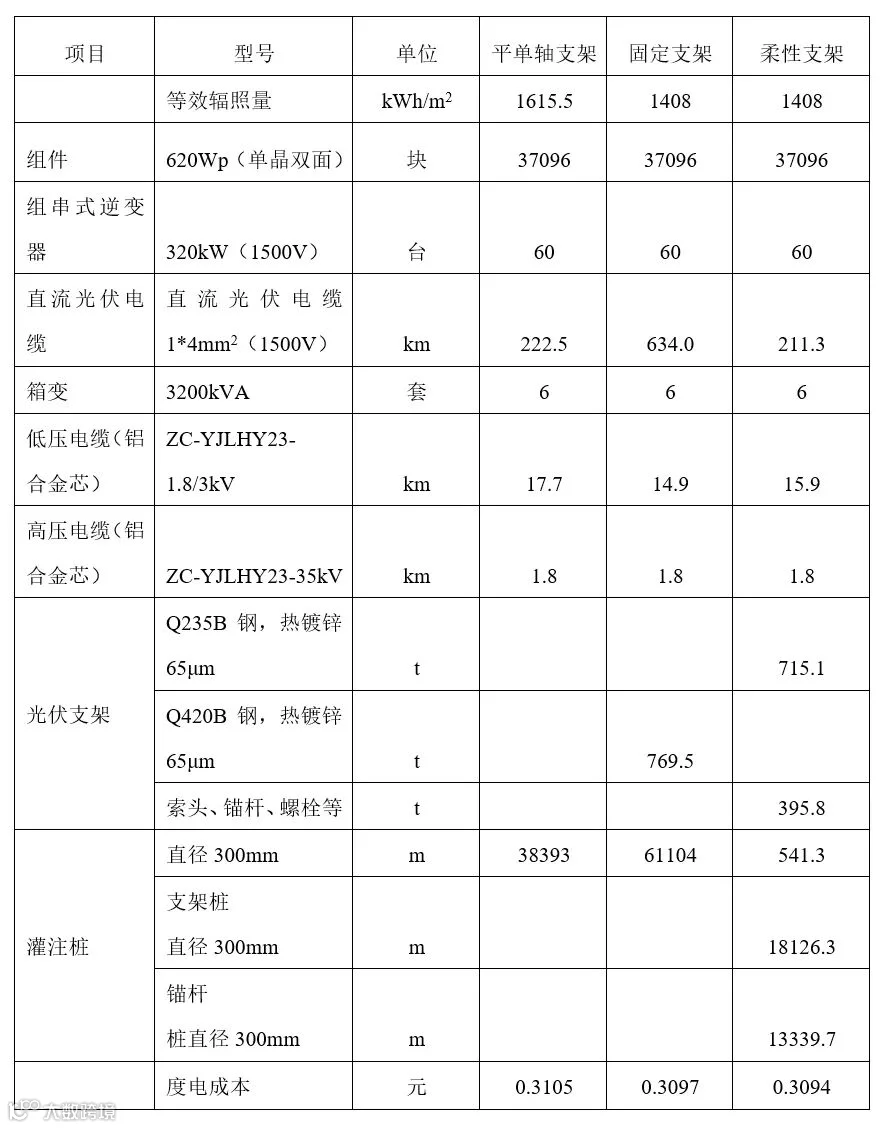

不同安装方式主要工程量对比
3.环保可持续
基础数量少和土方施工量减少，降低了对植被的破坏或影响，有利于水土保持。同时，预装性强，可缩短整体施工周期。

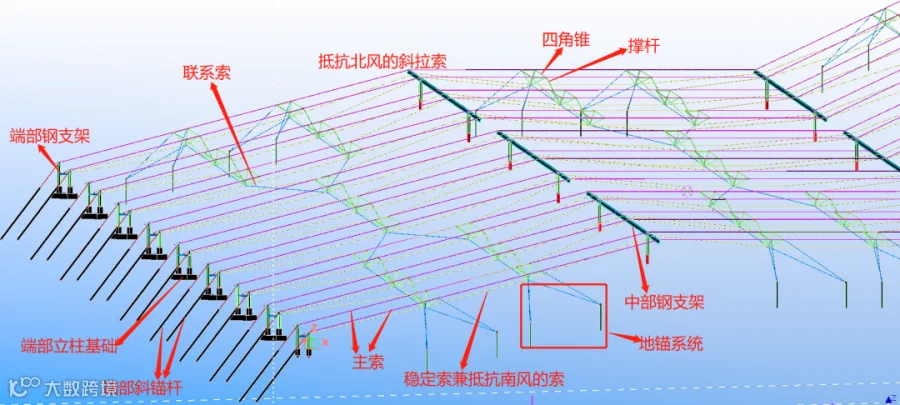

支架系统示意图
柔性支架支撑型钢结构采用传统的热浸锌防腐设计，热浸锌层平均厚度不小于 65μm；钢绞线采用高强度低松弛预应力镀锌钢绞线，单位面积的镀锌层重量应为 190 - 350g/m²。这种防腐设计确保了光伏柔性支架在除人为破坏和不可抗力之外的情况下，能够满足光伏 25 年使用寿命的要求。

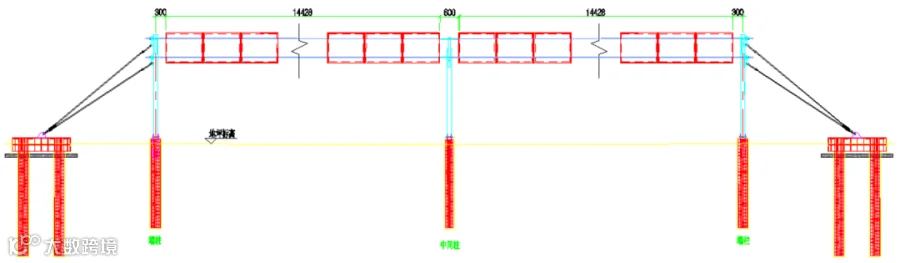

光伏柔性支架立面图
总之，光伏柔性支架技术以其独特的优势和创新的设计，为光伏产业的发展提供了新的思路和方向。在未来，随着技术的不断进步和创新，光伏柔性支架技术有望在更多领域得到广泛应用，为推动绿色能源发展做出更大贡献。
