一、硅基光伏的天下，钙钛矿电池怎么破局？
电池片作为太阳能电池的关键部位，决定了发电的效率和成本，是迭代替换的关键。
光伏产业作为技术和资本密集型产业，是近几年发展最快的新能源赛道，整个行业内卷出天际，成熟度不亚于锂电池。其发展的核心驱动力是降本增效，因此电池片技术迭代替换一直备受市场关注。
钙钛矿电池作为全新技术路线，从发现之初以来，以其独特的性能和优势，成为了光伏领域的研究热点。钙钛矿电池又能否成为硅的替代品呢？
二、光伏电池原理
光伏电池是利用半导体材料的光生伏特效应将太阳辐射转化为电能的装置。当太阳光照射在半导体p-n结上时，光子被半导体材料吸收，激发产生光生载流子：电子-空穴对。在半导体内建电场的作用下，电子和空穴分别向两端移动，形成电流和电压，实现从太阳能到电能的转化。
三、光伏电池发展阶段
目前，寻找清洁可持续能源成为全球课题。在此背景下，光伏研究蓬勃发展，光伏电池作为关键设备，其性能和效率提升对推动太阳能广泛应用至关重要。

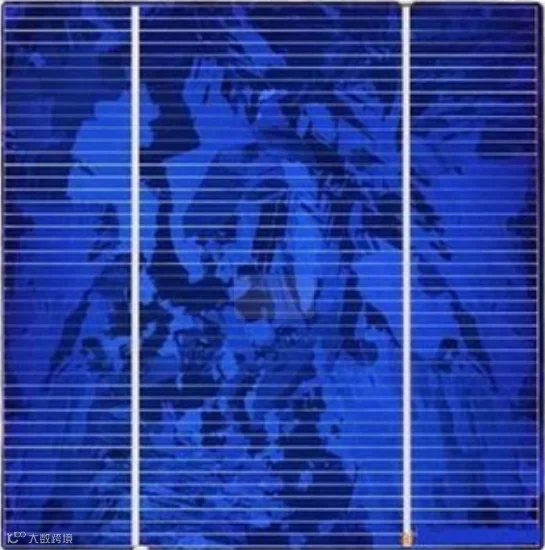

光伏电池的发展经历了多个阶段，从多晶硅电池到单晶硅电池，到第二代薄膜电池，再到第三代以钙钛矿光伏(PSCs)、有机光伏(OPV)为代表的新型光伏电池。不管是二代薄膜电池，还是现在的新型技术路线的电池，都还处在0-1的阶段。
在这些技术路线中，钙钛矿光伏电池凭借其高光电转换效率和性能优势，展现出巨大的发展潜力。
四、钙钛矿电池
1. 什么是钙钛矿电池？
钙钛矿电池是一种以钙钛矿型晶体结构的有机金属卤化物半导体为吸光材料的太阳能电池。具有高光电转换效率、成本低、弱光效率高、可柔性制备、轻薄半透明、应用场景丰富等优势。

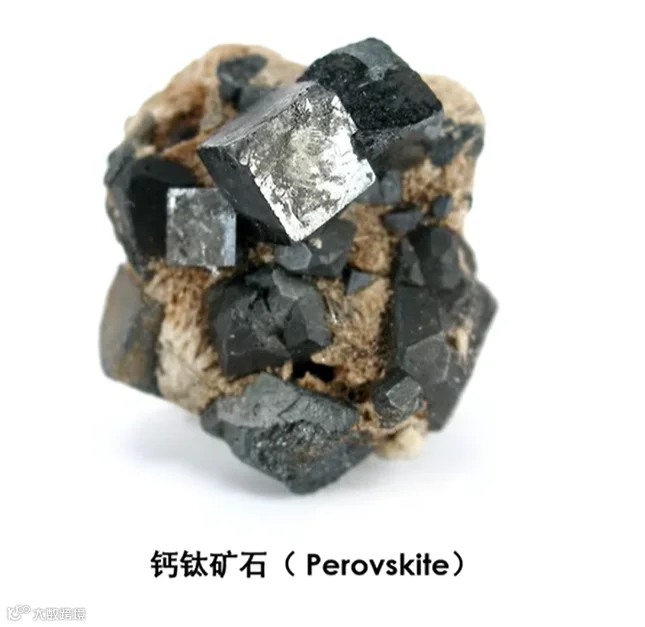

“钙钛矿”并非指一种特定材料，而是由常见的化学材料合成的ABX₃晶体结构，通常由金属阳离子、卤素阴离子和有机阳离子组成，其中A位、B位、X位均可迭代替换，合成这种晶体结构的材料家族，统称为钙钛矿材料。
钙钛矿材料易得又便宜，由人工合成，其晶体结构具备可设计性和灵活性，无需像硅料一样需要进行矿产开采且高度提纯而受制于原材料。
2. 带隙特征
（1）带隙类型
钙钛矿电池是直接带隙，晶硅电池则是间接带隙。

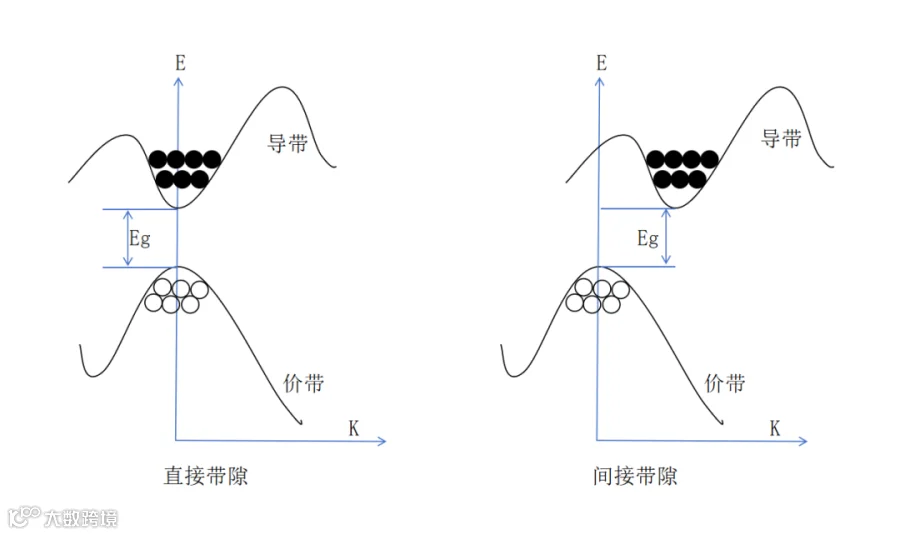

带隙也称为能隙、禁带宽度，是指价带最大值(价带顶)和导带最小值(导带底)之间的能量差，电子从价带跃迁至导带所需的最低能量。带隙分直接带隙和间接带隙。太阳能电池的带隙，是吸光材料对光的吸收和转换效率的关键参数。决定了材料对不同波长光的吸收能力。
直接带隙：当价带电子往导带跃迁时，在能带图上是竖直跃迁，跃迁时动量不变，对光的吸收效率高，产生的光生载流子数量较多，使得光电转换效率较高。
间接带隙：是指导带最小值和价带最大值在k空间中处于不同位置，电子从价带跃迁至导带时，不仅需要改变电子的能量状态，同时还需要改变电子的动量，这通常会导致一部分能量以声子的形式浪费掉。
（2）带隙可调节：钙钛矿晶体成分本身具有多样性，通过改变ABX3结构中的元素和比例，可以在一定范围内调节带隙宽度，理论范围达到1.15-2.8eV，使得钙钛矿在转换效率方面超过晶硅电池。
（3）光谱范围广：单结钙钛矿太阳能电池带隙约1.5eV，而硅的带隙为1.12eV，钙钛矿电池的带隙比晶硅电池宽，吸收的光谱范围更大，一般可覆盖300nm-800nm左右的波长范围，涵盖了可见光和部分近红外光。
3. 晶体特征
晶体结构

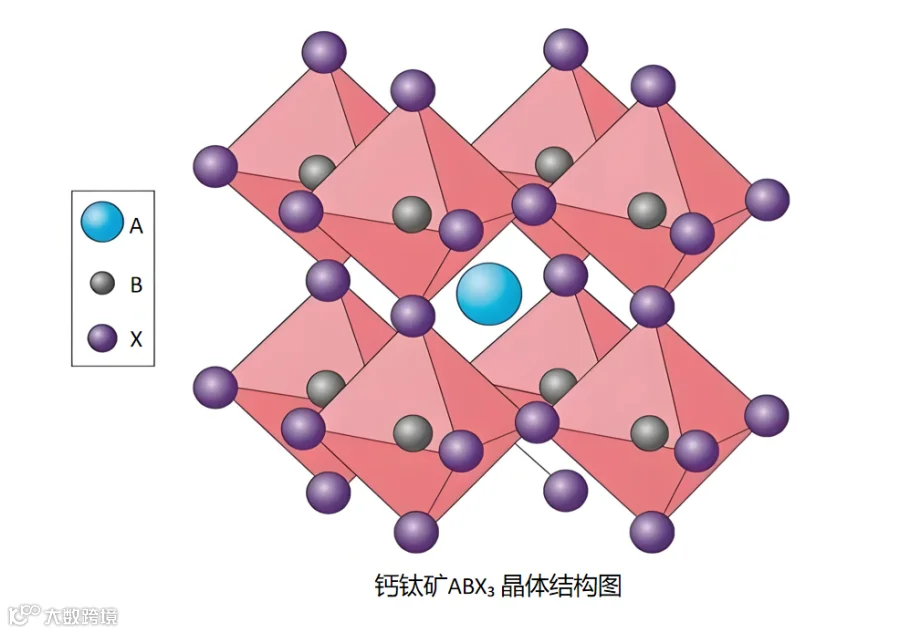

钙钛矿材料具有与钛酸钙(CaTiO₃)相似的晶体结构，是由人工合成的ABX₃晶体结构。由一价阳离子A和BX6八面体组成的三维结构，其中B位是二价金属离子，X位是一价卤素阴离子，B位于八面体中心，被6个X离子包围成配位立方八面体，A位于八面体间隙中心，被12个X阴离子包围。
A位一般为铯离子、甲胺离子和甲脒离子等，A位离子主要补偿晶格电荷，调节钙钛矿能带，从而提高器件的光伏性能；B位一般为铅离子和锡离子；C位一般为氯离子、溴离子、碘离子或者多种卤素离子的掺杂。
晶体特征
（1）吸光系数较高
钙钛矿材料具有较高的吸光系数。其晶体结构使得电子在特定方向上的运动受限，导致电子与光子相互作用增强，能高效地吸收光子，光吸收系数比硅高出很多，在某些波段甚至高达10倍，这意味着钙钛矿电池吸光层所需的厚度可以更薄，并且能充分利用不同波长的太阳光，提高光生载流子的收集。
（2）载流子扩散长度较长
较长的载流子扩散长度对太阳能电池器件的性能具有积极的影响。在光伏板中，载流子扩散长度越长，使载流子能够在更远的距离内传输，提高载流子收集，降低电荷复合，减少能量损失，从而提高光电转换效率。
钙钛矿电池的载流子扩散长度因材料体系、制备工艺等因素存在差异，一般在几百纳米到数微米之间。例如，有研究表明填充在绝缘介观支架中的钙钛矿载流子扩散长度高达5.48μm。
（3）激子束缚能较低
激子束缚能是一个重要的参数，它直接影响电池的光电转换效率。激子束缚能是指半导体中激子形成时需要克服的束缚能。
钙钛矿太阳能电池的工作原理，是基于钙钛矿材料对光的吸收，产生电子-空穴对，即激子。钙钛矿材料的激子束缚能很小，例如，甲胺铅碘(MAPbI₃)的激子束缚能为19±3 meV，在室温下就能分离为自由的载流子。
4. 性能表现
（1）高吸光系数：钙钛矿材料具有很高的吸光系数，能够在较薄的厚度下高效吸收太阳光，从而减少了材料的使用量，降低了成本。
（2）高光电转化效率：相比晶硅电池，钙钛矿材料能够快速完成光生载流子的产生，形成电子-空穴对，并脱离束缚，形成自由载流子，且具有较长的载流子扩散长度，可以减少电子-空穴对复合的发生。
单结钙钛矿电池，理论光电转换效率在33%左右，远高于晶硅电池的29.4%，目前已达到26%。
晶硅钙钛矿叠层电池，将钙钛矿电池叠加在晶硅电池表面，顶部钙钛矿电池吸收阳光中的短波长，透过的长波长被窄带隙的晶硅电池吸收，这种结构减少了能量损失，理论光电转换效率更高。理论上转换效率在44%左右，目前已认证数据高达34.6%。
（3）高弱光效率：与传统晶硅电池不同，钙钛矿电池在弱光环境如阴天、清晨、傍晚及低光照的室内，依然能有效地吸收光子并进行光电转换，这源于其高光吸收系数和吸收光谱范围广。
这在一些特定场景和应用中具有优势，比如在室内这种光线不是很强的情况下，钙钛矿电池也能发挥作用，为小型电子设备、智能家居等提供电能。
5. 器件结构

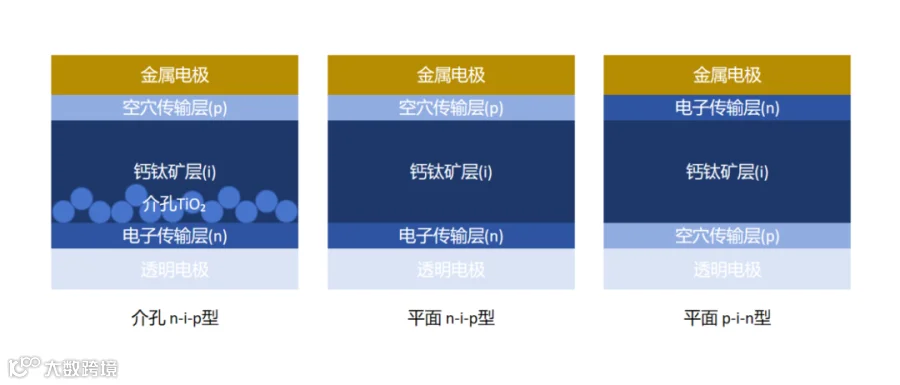

钙钛矿电池结构主要有三种，不过很多光伏企业主要选择反式平面结构(p-i-n型)，其制备工艺相对简单，效率高，成本较低。
（1）平面正式结构(n-i-p型)：在透明电极上先沉积电子传输层（通常为n型半导体材料），然后制备钙钛矿层，再沉积空穴传输层（一般为p型半导体材料），最后是金属电极。这种结构中，电子传输层靠近导电玻璃，空穴传输层靠近金属电极。
（2）平面反式结构(p-i-n型)：与正式平面结构相反，先在透明电极上沉积空穴传输层，接着制备钙钛矿层，再沉积电子传输层，最后是金属电极。
反式平面结构具有制备工艺简单、成膜温度更低、与叠层电池器件结构兼容性好等优点，是现阶段钙钛矿电池厂商产业化过程中采用的主流结构。
（3）介孔正式结构(介孔n-i-p型)：这种结构具有较高的稳定性和光电转化效率。
介孔结构通常由介孔材料（如TiO₂等）构成的支架层和填充在其上的钙钛矿材料组成。介孔材料具有高比表面积和多孔性，其孔径一般在2-50nm之间。
介孔结构可以增加钙钛矿材料与光的接触面积，提高光吸收率，提供良好的电荷传输通道，有助于减少电荷复合概率，提高电荷收集，从而提升光电转换效率(PCE)。
介孔结构能在一定程度上保护钙钛矿材料，其多孔性可以起到封装和隔离作用，减少水分、氧气侵蚀，提高电池稳定性和寿命，且合适的介孔材料能与钙钛矿形成良好的界面接触，减少界面缺陷，进一步提升电池稳定性。
6. 组件形态特征
（1）轻薄：由于吸光系数高，钙钛矿电池可以做到极薄的厚度，其活性层厚度通常在几百纳米到几微米，加上电极、封装材料等其他部分，整个组件的厚度可以几毫米之内。这在一些对重量和空间有限制的应用场景中很有优势。

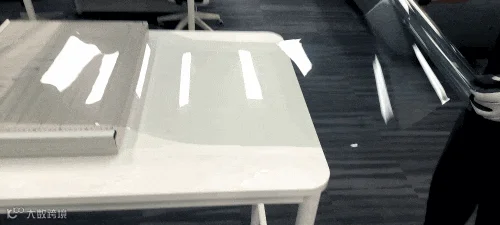

（2）柔性：具有良好的柔性，可以弯曲、折叠，适用于各种柔性电子设备。
（3）透明：可以被化学改性为彩色和半透明的薄膜，使应用多样化，满足不同的外观需求。
7. 制备与成本

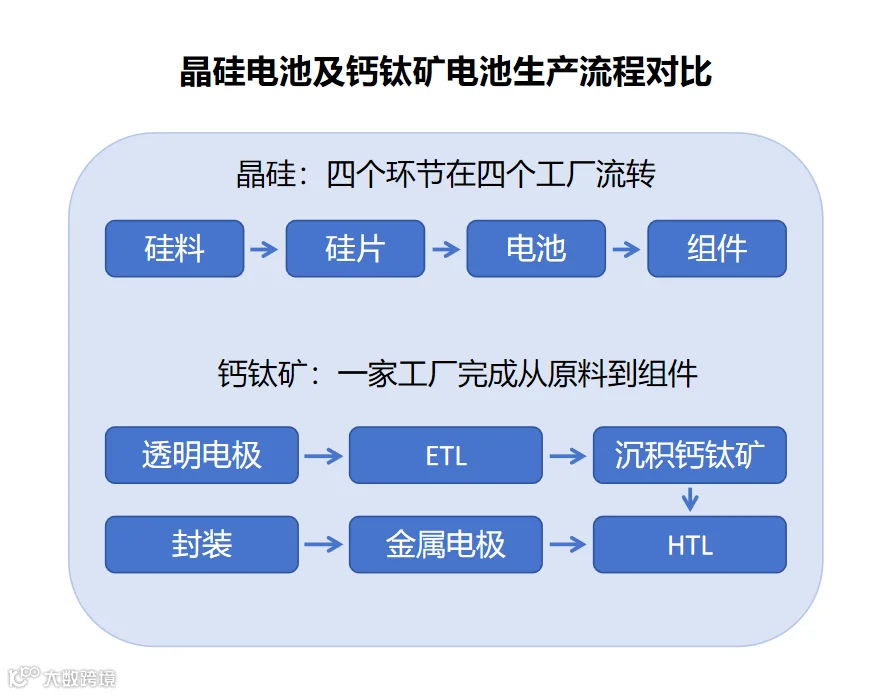

（1）短制备流程：钙钛矿电池组件制备工艺简单，流程短，在单一工厂45分钟内即可完成从原材料到组件的制造。而晶硅电池的硅料、硅片、电池、组件需要四个以上不同工厂生产加工，一片组件完工大概需要三天左右，用时差异极大。
（2）低生产建设：据估算，相同产能下，钙钛矿电池投资约为晶硅电池一半，1GW仅需5亿元，而晶硅1GW投资规模接近10亿元。
（3）低生产能耗：单晶硅料制备温度高达1500℃左右，钙钛矿材料制备仅需要150℃，单瓦能耗只有晶硅的1/10。较低的生产能耗不仅可以降低成本，还符合可持续发展的要求。
（4）低原料成本：晶硅组件中的硅片厚度通常为180微米，钙钛矿层厚度是几百纳米，这一厚度大约是硅片的1/500。
8. 含铅性：钙钛矿材料B位选用铅离子，其效率最高，但铅污染性较大。不过钙钛矿层极薄，只有几百纳米左右，含铅量很小。每一块标准尺寸的晶硅组件里大概有18克左右的铅，而同样尺寸的钙钛矿组件，含铅量不会超过2克。
9. 包容性
（1）对杂质容忍度高：太阳能级的硅料，纯度需要达到99.9999%，但钙钛矿电池只需要纯度95%，即可满足使用需求；超高纯度材料，这使得对设备和工艺要求更高，这意味着增加制备难度和成本。
（2）可与其他材料堆叠：不同类型的太阳能电池对不同波长的太阳光具有不同的吸收特性，通过将钙钛矿电池与其他电池叠加，例如晶硅电池，可以实现对更宽波长范围的太阳光的吸收，提高太阳能的总体利用率。
（3）材料成份配方灵活：钙钛矿材料的合成元素有较大的选择范围，可以通过替换材料或调整材料比例来优化性能或满足特定需求。
10. 应用畅想
钙钛矿电池其光电转换效率高且增长迅速，成本低，原料不稀缺、纯度要求低，制备能耗低，可柔性制备，弱光效应好，轻薄可半透明，基于这些优势，使其具有广泛的应用前景。
可铺设在多种场所，可适应各种复杂环境，如刚性建筑、柔性帐篷等；铺设场所可大可小，如建筑一体化(BIPV)、车辆集成光伏系统(VIPV)、道路光伏一体化(RIPV)，无线物联网产品、便携式电子设备等；在分布式光伏发电中，可以安装在屋顶、墙面、窗户等地方，提供多样解决方案。
据了解，台湾光伏企业试着将钙钛矿电池与温室结合，根据室内植物光合作用所需要的波长，设计钙钛矿太阳能电池的光谱特性，透过植物所需要的波长，吸收植物不需要的波长而蓄电，在没有阳光的时段，可向室内发射光，使植物继续生长。据该企业介绍说这样植物可以多生长20-30%。
五、叠层钙钛矿电池
在全球光伏产业链各环节，从硅料到组件，再到辅材，中国企业都拥有绝对的话语权。而钙钛矿电池可与其他电池材料堆叠，制备成高效率的叠层电池，这对中国光伏企业来说无疑是利好的。
上海第十七届(2024)国际太阳能光伏展(SNEC)上，隆基绿能宣布其研制的晶硅-钙钛矿叠层太阳电池光电转换效率再度刷新世界纪录。据欧洲太阳能测试机构(ESTI)的权威认证，该电池的光电转换效率高达34.6%。
图片来源：隆基
叠层钙钛矿电池类型：
1. 晶硅/钙钛矿叠层电池：将钙钛矿层堆叠在晶硅太阳能电池之上，形成“串联”电池，能够吸收更广的太阳光谱，提高光电转换效率。
2. 全钙钛矿叠层电池：这类电池由多个钙钛矿层相互堆叠，不涉及其他类型的电池材料。基于钙钛矿电池带隙的可调性，将不同带隙的钙钛矿电池堆叠，可拓宽吸收光谱范围。
六、柔性钙钛矿电池的优势与应用

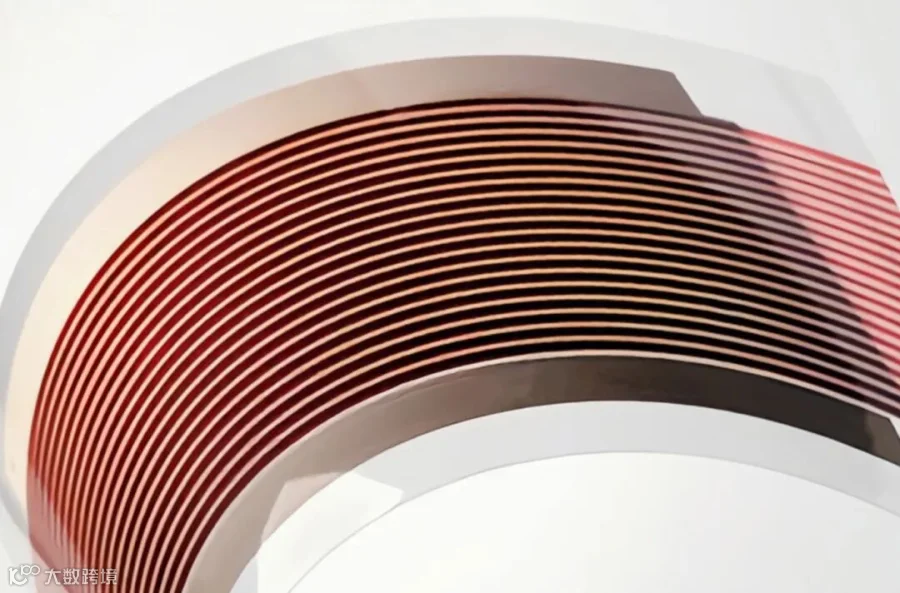

基于钙钛矿层纳米级厚度和制备工艺，可以将钙钛矿材料制备在柔性基底上，使其具备可挠性，能够弯曲、折叠、扭曲而不破坏其性能。
柔性钙钛矿电池具有诸多优势。首先，其柔性特点使得它可以适应各种复杂的形状和表面，为新型电子设备的设计提供了更多可能性。其次，柔性钙钛矿电池重量轻，便于运输和安装。
在应用方面，柔性钙钛矿电池可以开拓与刚性太阳电池不同的应用领域，例如用于可穿戴设备、智能服装等领域，或者户外和移动应用场景，为这些设备提供可靠的电源供应。
七、透明导电膜在钙钛矿光伏中扮演什么角色？
透明导电膜应用于柔性钙钛矿电池中。作为电池的透明电极材料，既是光的入射窗口，又是电子传输通道。理想的透明导电薄膜，应具有相匹配的光谱特性和功函数，并且需要良好的化学稳定性和机械柔韧性。
1. 功函数：功函数相差较大，会在界面处形成较大的能级差，导致电荷传输的势垒增加，阻碍电子或空穴的传输；还会使界面处的能带弯曲，导致界面处电荷积累，增加电荷复合的概率。
功函数匹配时，能够减小界面处的能级差，促进电荷的传输，减少电荷积累，降低电荷复合的可能性。这有助于提高电池的开路电压和填充因子，从而提升电池的整体效率。
2. 光谱特性：相匹配的光谱特性，可以使更多光子透过到达钙钛矿层，提高电池的光吸收效率，若不匹配则可能导致部分太阳光被反射或吸收，降低钙钛矿材料对光的吸收。
3. 稳定性：不稳定的导电膜可能会与钙钛矿层发生化学反应，破坏电池，因此导电膜的化学稳定性极为重要。
4. 柔韧性：柔性钙钛矿电池与刚性钙钛矿电池相比，最大的优势便是柔韧性。柔韧性差的导电膜在卷曲、扭曲或折叠等具有较大形变时会发生损坏，这会限制电池的弯曲程度，遏制柔性钙钛矿电池的柔性优势。
八、产业化面临的挑战
虽然钙钛矿电池有诸多优势，但在当下还面临着诸多挑战。
1. 稳定性不足：易受外部环境中的水氧、光照、温度等因素影响，材料自身的离子易迁移，以及界面因素等，导致钙钛矿太阳能电池的稳定性下降，使之晶体结构分解、相变，晶体的缺陷增多，器件的性能衰减等。
2. 大面积制备技术不成熟：钙钛矿光伏电池大面积制备时，其光电转化率较低。材料制备技术有待改进和优化，从实验室迈向中试以及GW级量产的过程中，大面积涂布的均一性、保持结晶均一性等问题亟待解决。
结语
钙钛矿电池作为一种新型光伏电池，展现出极大的优势和广泛的应用，具有良好的商业前景，为光伏领域带来了新的发展方向。
