在透明导电膜的研发与应用中，“致密性”这一看似晦涩的技术指标，实则是决定产品寿命和可靠性的核心要素。
无论是应用于柔性太阳能电池、触摸屏，还是小众应用的无线导电玻璃发光字，导电膜都可能会因为致密性不足，而产生氧化、断裂或电阻飙升而过早失效。
一、致密性：导电膜的“隐形盔甲”
致密性是指导电膜内部结构的紧密程度，即材料分子或晶粒之间的间隙大小与分布均匀性。高致密性意味着膜层孔隙率低、缺陷少，能够形成连续、均匀的导电通路。这种微观结构的稳定性，直接决定了导电膜的三大核心性能：
1.导电性能：致密性差的膜层易产生电阻突变点，导致方阻升高甚至局部断路。
2.抗氧化能力：孔隙会加速氧气和水分渗透，引发金属层氧化（如银氧化发黑）。
3.机械强度：疏松结构在弯折、拉伸时易产生微裂纹，导致导电性能不可逆衰减。如下图：

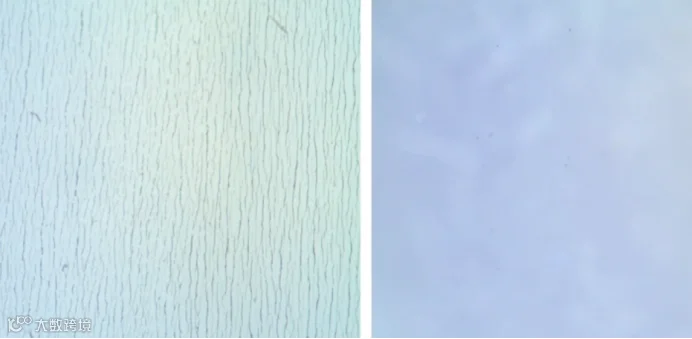

以毫米级直径弯折万次后，ITO膜产生的皲裂现象（左图），钛翼导电膜无皲裂（右图）
二、致密性不足的致命影响
1.导电性能的“隐形杀手”
当导电膜存在微孔或晶界间隙时，电子传输路径被迫绕行或中断，表现为方阻升高、导电均匀性下降。尤其在柔性场景中，反复弯折会进一步放大缺陷，导致电阻波动。
2.寿命缩短的罪魁祸首
多孔结构如同海绵，会提升导电膜对氧气和水分的吸附与扩散，加速金属层氧化（如银氧化生成绝缘的Ag₂O）。
3.柔性设备的“阿喀琉斯之踵”
柔性应用场景中，膜层需承受数万次弯折。致密性不足的导电膜在应力作用下易产生微裂纹，引发电阻阶跃式上升。这严重影响产品的性能或损毁。
三、高致密性从何而来？
提高导电膜的致密性的方法有很多，主要方法可分为以下三个方向：
1.制备工艺与制备精度
不同的制备工艺，具有不同的形貌特点。比如，真空镀膜的致密性高于涂布工艺。同一种制备工艺，也会因设备精度不同而产生差异。
钛翼导电膜采用的磁控溅射工艺和高精度设备，通过精准调控溅射功率、基底温度、沉积速率等参数，实现镀层的均匀沉积。

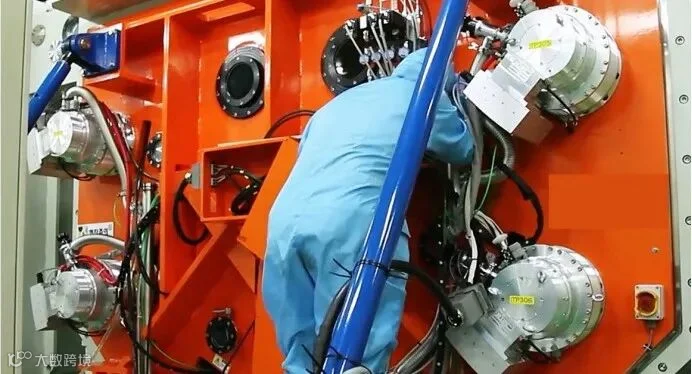

磁控溅射制备
2.材料创新与结构设计
材料与膜层结构设计，对致密性产生直接影响。在钛翼的超薄金属导电膜（厚度<10nm）中，钛翼通过多层金属/介质复合结构设计，增加金属核导入层，使金属层均匀附着，从而提升致密性，使其表面粗糙度改善十倍以上。
3.后处理技术
针对膜层表面可能存在的微缺陷，还可以通过热处理、表面改性处理、物理处理等后处理工艺得以改善。例如，退火工艺可以使薄膜内部的原子或分子获得足够的能量进行迁移和重排，从而消除内部的缺陷、减少应力，并可能形成更加稳定的晶体结。
四、如何量化与检测致密性？
1.直接检测法
扫描电镜（SEM）：观察膜层横截面形貌，分析孔隙分布。
原子力显微镜（AFM）：测量表面粗糙度（Ra<1nm为高致密性标志）。不同型号的钛翼导电膜，其表面粗糙度虽然略有不同，但都小于1nm。

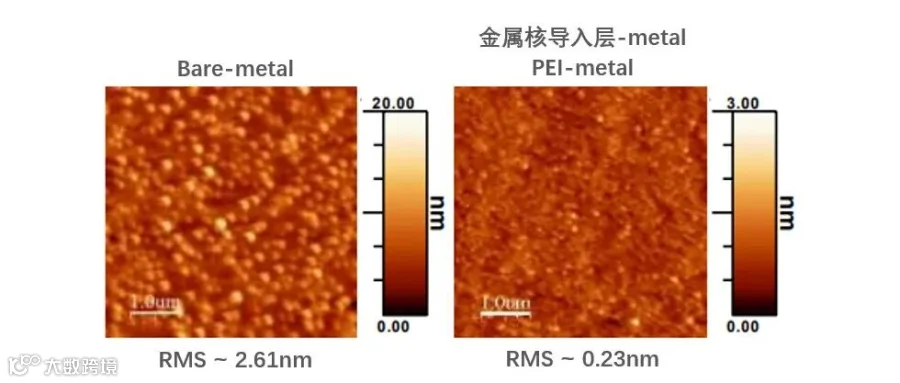

钛翼导电膜-表面粗糙度
2.间接评估法
加速老化测试：通过高温高湿（85℃/85%RH）环境模拟长期使用，监测方阻、透光率等参数的变化率以及外观的变化。从而评估导电膜的耐久性。
结语
导电膜的致密性，如同人体的免疫系统——它隐于无形，却决定了产品能否抵御时间与环境的重重考验。选择高致密性导电膜，就是为您的产品注入“长寿基因”。
钛翼始终致力于通过材料突破与工艺革新，为不同应用提供兼具高透光、低方阻与高稳定性的透明电极解决方案。
