在当今数字化浪潮下，智能设备蓬勃发展，其核心的触控显示技术不断革新。从手机屏幕到智能穿戴，导电材料是幕后“功臣”。但传统ITO技术陷入困局，2023年全球ITO靶材价格暴涨47%，而新材料也如雨后春笋般涌现。
一、ITO技术困局
1.1稀缺元素危机
铟（Indium）——这种比黄金更稀有的金属，是ITO导电膜的核心成分。根据美国地质调查局（USGS）2022年报告显示，全球铟元素探明储量仅5.8万吨，而中国消耗量占全球48%。
更严峻的是，每平方米ITO膜消耗0.5克铟，按智能设备增速推算，现有储量将在15年内耗尽。
1.2柔性困局
ITO作为多晶陶瓷材料，其脆性主要源于晶界处的结构缺陷。在应力作用下，晶界容易成为裂纹萌生和扩展的路径，导致材料断裂。研究证实，薄膜弯曲时的电阻骤增与晶界处的微裂纹直接相关。
离子注入可改善电导率（如通过掺杂减少晶界势垒），但陶瓷材料的本征脆性（由强离子/共价键决定）难以改变。
实验表明，离子注入后ITO的断裂韧性提升有限（约15%），无法满足柔性设备的反复弯折需求。
1.3材料物理特性
ITO薄膜的典型迁移率为30-50cm²/V·s（厚度>200nm时），当厚度减至50-100nm时，载流子的运动受限于薄膜尺寸，导致迁移率下降。
虽然可以通过掺杂技术改善性能，但载流子浓度的增加会增强光吸收，导致可见光波段透光率下降，透光率与导电性的性能需要权衡。
二、新材料崛起：三大替代技术
2.1金属网格
想象一张用铜丝编织的渔网——每根丝线线宽仅3-5微米（约为蜘蛛丝的1/10），网眼小到肉眼不可见。这正是金属网格技术的核心：通过光刻或纳米压印技术在塑料基底上精密排布出导电网格。
这种独特的网格结构既保证了电子传输通道的连续性，又最大化减少了对光线的遮挡，兼具85%以上透光率和方阻1Ω/□左右的高导电性，并具有更优的柔韧性。
金属网格膜是柔性触控屏、曲面显示器件及可穿戴设备的核心材料，在5G通信、智能汽车等领域展现出广阔的应用前景。
但该技术面临莫尔纹干扰的难题。当网格间距与显示屏像素阵列产生干涉时，会出现肉眼可见的波纹图案。目前行业通过开发非规则网格拓扑（如蜂窝状、随机分形结构），已将莫尔纹可见度降低到JND（恰可察觉差异）阈值以下。
2.2纳米银线

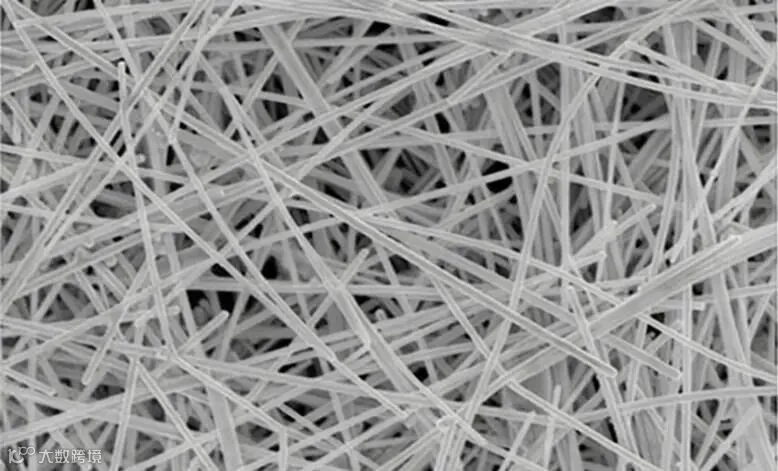

纳米银线导电膜由直径几十至几百纳米、长度数十微米的超细银线通过溶液法形成三维导电网络，通过喷涂或印刷工艺制备在透明基底上。
具备出色的导电性、透光率及柔韧性，在柔性电子等多领域优势突出，尤其适用于曲面/折叠屏设备，其三维网络可有效缓解应力集中问题，有望取代传统ITO材料，成为下一代柔性电子器件的核心材料之一。
纳米银线膜虽然有诸多优势，但银线易氧化、离子迁移是行业需要攻克的难题。最新解决方案是采用核壳结构，在银线表面包覆石墨烯层，降低离子迁移率。
2.3石墨烯
石墨烯是由单层碳原子以蜂窝状晶格排列构成的二维材料，其理论性能惊人：本征载流子迁移率可达20万cm²/V·s（电子以近光速1/300运动），单层透光率97.7%（仅吸收2.3%可见光），抗拉强度高达130GPa。
石墨烯的理论性能冠绝材料界，但就像‘理想丰满，现实骨感’，实际应用中受基底干扰、制备缺陷和转移损伤等影响，导电膜性能目前仅为理论值的1%-10%。
中国科研团队创新性地将石墨烯碎片与银纳米线复合，类似‘钢筋+碳纤维’的协同增强结构。实验显示，石墨烯包裹使银离子迁移率降低90%，复合材料方阻25Ω/□，透光率89%，弯折20万次性能稳定。通过控制石墨烯占比，成本已压至ITO膜的60%，目前该技术正从实验室向产业化过渡。
三、前沿探索
3.1拓扑光子晶体电极
斯坦福大学团队在《Nature Nanotechnology》中报道，所研发的氮化镓光子晶体电极，通过精密设计的纳米结构（周期300nm，高度500nm）在550nm波长下实现85%透光率和5Ω/□方阻，显著优于传统ITO（10-200Ω/□）。
该技术利用光子晶体对光波的定向调控能力，减少界面反射损耗，该成果依赖电子束光刻工艺，单件样品（10×10cm）制备成本超$2000。
理论预测：模拟计算表明，若消除界面缺陷，方阻可降至1Ω/□，透光率提升至90%（需亚2nm加工精度）。
3.2量子点-液态金属复合膜
韩国KAIST在《Advanced Functional Materials》中验证，所开发的量子点复合薄膜，通过硒化铅量子点（直径5nm）与镓铟锡液态金属结合，实现了光控电阻调节功能：在1000lux光照+1V偏压下，方阻从暗态1000Ω/□降至10Ω/□，透光率在70-88%间动态变化。
弯折测试（R=1mm）显示100万次循环后电阻变化<15%。但光控切换需配合外部电路，且液态金属在低温环境存在流动性下降问题。
理论预测：论文讨论指出，若量子点激子寿命延长至微秒级（当前实验值1.2ns），可实现无偏压光控。
3.3细菌纤维素-纳米金复合膜
剑桥大学利用微生物合成的纳米纤维素（直径3nm）网络为基底，负载金纳米线（直径2-5nm），开发出方阻15Ω/□（±3Ω/□）、透光率85%的可降解导电膜。材料拉伸强度达500MPa，在土壤中6个月可降解90%以上。
理论预测：若实现金纳米线完美取向排列，方阻或降至8Ω/□，拉伸强度接近800MPa。
研究团队正与医疗企业合作开发可降解传感器，但未披露临床试验时间表。
结语
从ITO的"铟"影重重到替代技术的群雄逐鹿，这场隐形材料战争揭示着科技产业的底层逻辑：当资源瓶颈与性能极限交织，技术创新必然催生范式革命。正如半导体替代真空管，柔性显示正在见证新导电材料的崛起。
