大数跨境
首页
>
透明导电膜：老化测试方法解析与技术原理
>

透明导电膜：老化测试方法解析与技术原理

透明导电膜：老化测试方法解析与技术原理 钛翼新材TiE
2025-05-07
2
导读：导电膜的老化测试是模拟材料在实际使用中的老化过程，从而对其进行性能评估。


透明导电膜作为现代显示、光伏及智能设备中的核心功能材料，其性能稳定性直接影响终端产品的使用寿命与可靠性。为模拟材料在实际使用中的老化过程，行业采用多种标准化测试方法对其进行性能评估。


以下从测试方法、作用原理及评估指标三个维度，简单了解透明导电膜老化测试技术体系。

一、湿热老化测试

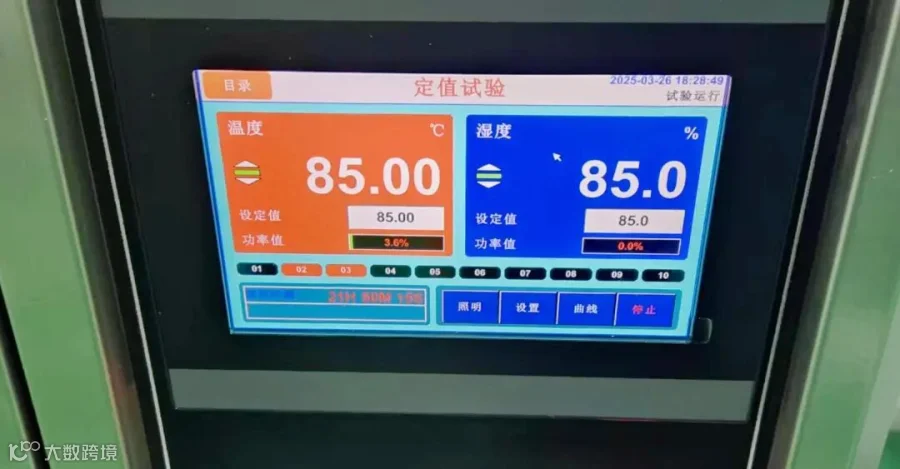

测试方法：主要设备是湿热老化试验箱，能精确控制温度和湿度，为导电膜提供稳定的湿热环境。依据相关标准（典型条件为85℃/85%RH），测试时间根据不同的材料和测试需求，可能需要1000-5000小时不等。
试验过程中需保持环境参数恒定，通过冷凝水系统模拟凝露现象，以加速材料表面的水解过程。
作用原理：高温环境加速分子热运动，使化学反应速率遵循阿伦尼乌斯方程呈指数增长；在高湿度条件下，水分子渗透至膜层内部，与亲水性基团发生水解反应，或通过电化学作用加速金属成分的腐蚀。
例如，银纳米线导电膜在湿热环境中易发生硫化反应，从而导致导电性能下降。
评估指标：重点评估导电膜的抗氧化和抗水解能力。通过测量导电膜在湿热环境下暴露一定时间后的电性能（如方阻变化）、光性能（如透光率）、外观变化（如是否出现变色、起泡、剥落等）以及膜层的化学结构变化（通过红外光谱等手段分析）来综合评价。

二、光老化测试

测试方法：常用设备是氙灯老化试验箱或紫外光老化试验箱。氙灯老化试验箱能更全面地模拟太阳光的光谱，包括紫外线、可见光和红外线；紫外光老化试验箱则主要侧重于紫外线部分的模拟，相对成本较低且操作简便。
作用原理：紫外线具有较高能量，能使导电膜基底材料的分子链发生断裂、交联等光化学反应，同时产生自由基加速材料降解，进而导致材料性能变化。
比如，可能使导电膜的聚合物基体发生降解，破坏其内部的导电网络。
评估指标：主要考察光降解特性及黄变指数变化。除了观察导电膜的透光率衰减、方阻变化外，还会重点测量黄变指数（色差仪量化），观察膜表面是否出现裂纹、脆化；同时，通过分析材料在光老化后的微观结构变化，如聚合物的分子量分布变化等，来评估光降解特性。

三、高温老化测试

测试方法：将透明导电膜放置在高温环境中，一般温度在100℃-200℃之间，根据具体膜材料和应用要求选择合适的温度。在设定的高温下保持一定时间，如几百小时甚至上千小时。
作用原理：高温会加速材料内部的分子运动和化学反应，导致聚合物链解聚、交联或挥发，金属材料发生晶粒变化、氧化层增厚，使原本在常温下缓慢发生的老化过程加速进行，从而在较短时间内评估透明导电膜在长期高温使用条件下的性能稳定性。
评估指标：通过一定时长，测量其方阻、透光率等性能指标，观察膜表面是否有变色、龟裂、起泡等现象，进行拉伸试验测定断裂伸长率与弹性模量评估机械性能，分析膜的微观结构变化，如晶体结构是否改变、膜层是否出现分层等。

四、盐雾老化测试

测试方法：利用盐雾试验箱，将透明导电膜暴露在含有一定浓度盐水雾的环境中。通常使用的盐溶液为氯化钠溶液，浓度一般在5%左右，试验箱内的温度保持在35℃左右，通过喷雾系统使盐雾均匀分布在箱内，对样品进行连续或间歇式喷雾。
作用原理：模拟海洋环境或潮湿的工业环境，盐雾中的氯离子具有很强的腐蚀性，会与透明导电膜中的金属成分发生化学反应，加速膜的腐蚀老化，以此评估膜在恶劣环境下的耐腐蚀性能。
例如，银基导电膜在盐雾环境中会生成AgCl腐蚀产物，导致方阻显著增加。
评估指标：
观察透明导电膜表面的腐蚀情况，如是否出现锈斑、蚀坑等，测量其导电性能和透光率的变化，分析膜层的化学成分变化，评估膜的防护性能和使用寿命。

五、臭氧老化测试

测试方法：将透明导电膜放入臭氧老化试验箱，通入一定浓度臭氧气体，控制温度40℃-60℃、湿度50%-70%，保持一定时间。试验箱需配备动态拉伸装置，模拟材料实际受力状态。
作用原理：臭氧作为强氧化剂，能与膜中有机成分或不饱和键反应，导致分子链断裂、交联或氧化，从而降低材料柔韧性。
例如，含双键的聚氨酯导电膜易被臭氧氧化，出现表面龟裂。
评估指标：通过计算断裂伸长率保留率和拉伸强度来评估力学性能；用光学显微镜观察裂纹密度，检查膜表面是否出现裂纹、发粘；利用红外光谱分析羰基指数，检测化学结构变化；通过测试拉伸下电阻稳定性来评估电性能，并测定透光性能。

六、电老化测试

测试方法：对透明导电膜施加特定电压和电流，模拟实际工作中的电负荷，同时控制环境温度（如60℃），持续一定时间。测试过程中监测电流波动与局部发热情况。
作用原理：在电应力作用下，焦耳热效应引发材料局部过热，加速电迁移，同时高电场易导致介质层发生电化学击穿。
长时间电刺激会使导电膜内部微观结构改变，如导电通路断裂、迁移，最终导致导电性能显著下降。例如，金属网格导电膜在长期电应力作用下，网格线条会出现断裂。
评估指标：测量电阻、电流-电压特性的变化；观察膜表面是否出现局部发热、碳化现象；分析导电通路的完整性与稳定性。
结语
这些老化测试方法通过多维度模拟实际服役环境，为透明导电膜的材料研发、工艺优化、性能评估及质量控制提供量化依据。
随着柔性显示、可穿戴设备等新兴产业发展，对测试技术的精准性与效率提出更高要求。

【声明】内容源于网络
0
0
钛翼新材TiE
专注低方阻导电膜的研发与生产www.tiefilm.com
内容 76
粉丝 0
钛翼新材TiE 专注低方阻导电膜的研发与生产www.tiefilm.com
总阅读13
粉丝0
内容76
