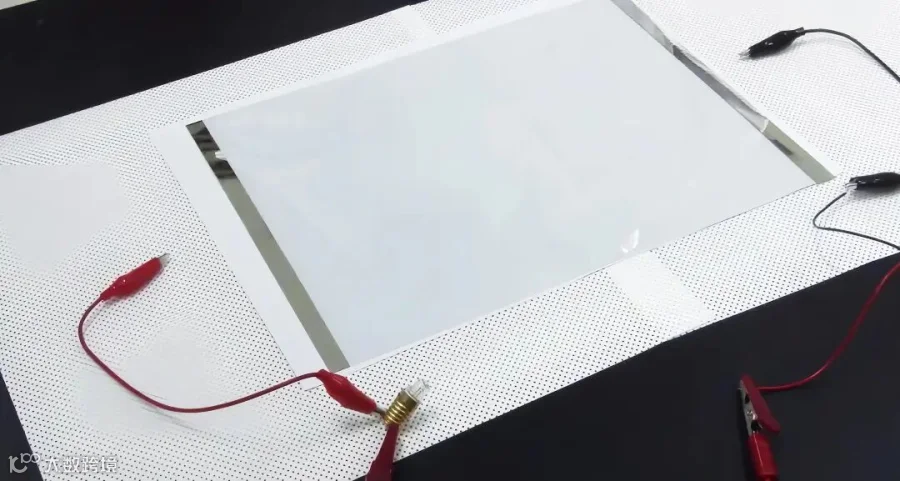

导电膜是一种兼具良好导电性和高透光率的材料，广泛应用于触摸屏、有机发光二极管（OLED）、太阳能电池等领域。其中，柔性透明导电膜因具备可弯曲、折叠等特性，在可穿戴设备、柔性显示屏等前沿领域展现出巨大应用潜力。
ITO导电膜作为传统且典型的类型，凭借其稳定的性能，在众多电子设备中占据重要地位。而纳米银导电膜则凭借其优异的导电性能和柔性，成为新兴技术的热门选择。
在这些不同类型导电膜的制备过程中，基材预处理都是核心环节之一。
一、基材预处理的重要性
透明导电膜的基材通常为柔性材料，如PET基材等。这些材料虽然性能优良，但表面往往存在污染物、氧化物和低表面能等问题。这些问题会影响后续导电层的沉积均匀性和附着力。
因此，预处理的目的是去除这些杂质，改善基材表面的化学和物理特性，为导电层的沉积提供良好的基础。
二、预处理过程中杂质引入的风险
在预处理过程中，如果操作不当，可能会引入新的杂质或污染。例如，在清洗过程中，如果使用了不纯净的溶剂或清洗液，可能会将新的杂质带到基材表面。
此外，一些物理处理方法，如等离子体处理或电晕处理，如果设备的清洁度不够或操作参数不当，也可能导致基材表面被污染，进而影响导电膜的质量。
三、预防杂质引入的措施
- 严格控制清洗过程：使用高纯度的溶剂和清洗液，并确保清洗设备的清洁度。在清洗过程中，可以采用多级清洗工艺，逐步去除基材表面的污染物，同时严格控制清洗过程中的化学残留，避免对后续工艺造成影响。
- 优化预处理方法：选择合适的预处理方法，如等离子体处理、化学处理等。等离子体处理是一种有效的表面改性方法，可以去除基材表面的有机污染物，并增加表面的活性基团。
在操作过程中，需要精确控制等离子体的功率、气体流量和处理时间等，以避免引入新的杂质。
- 加强设备维护：定期清洁和维护预处理设备，确保设备的正常运行。对于使用频繁的设备，如电晕处理装置，要定期检查电极的清洁度和绝缘性能，防止设备本身的污染对基材造成影响。
- 环境控制：在预处理过程中，保持操作环境的高度清洁和稳定。避免在有微观颗粒、灰尘或有害气体的环境中进行操作，以减少污染物的附着，确保导电膜表面洁净度达到要求。
四、预处理后的检测与评估
完成预处理后，需要对基材表面进行检测，以确保没有新的污染物引入。可以采用表面分析技术，如X射线光电子能谱（XPS）或原子力显微镜（AFM），来检测基材表面的化学成分和微观结构。如果发现有新的杂质或污染，需要重新进行预处理，直到达到理想的表面状态。
结语
在透明导电膜的生产过程中，基材预处理环节至关重要且极具挑战性。为了确保基材表面的纯净度和质量，必须在清洗、表面改性以及设备维护等多个方面实施严格的标准和措施，从而有效避免杂质的引入和污染的产生。
借助科学合理的预处理技术以及严谨细致的检测评估手段，不仅可以显著提升基材表面的洁净度，还能有效改善界面缺陷，进而从基材方面确保透明导电膜的整体性能和质量。
