随着柔性电子、智能显示、新能源等产业的快速发展，透明导电膜作为关键基础材料，其性能表现直接决定了终端产品的形态与功能边界。
当前市场上主流的透明导电技术路线包括ITO（氧化铟锡）、金属网格（Metal Mesh）、银纳米线（AgNW）三大主流技术路线，各成体系且适配不同应用场景。
超薄金属导电膜作为一款针对性研发的新型透明导电膜产品，在材料选择、制备工艺与性能表现上，与三大主流技术路线有一定差异。
一、材料与结构
材料选型与膜层结构是透明导电膜性能的基础，超薄金属导电膜与三大主流路线在设计路径上存在明显不同，进而形成各自的特性表现。
ITO
以氧化铟锡为核心导电材料，采用单层或多层堆叠结构，在透明薄膜上通过连续镀膜工艺制备，膜层致密性优异，是最早实现商业化应用的透明导电膜。
通具备较高的可见光透过率和良好的导电性，但材料本身脆性较为显著。
金属网格
通过在透明基材上构建微米级金属导电网络实现导电功能。
以铜等纯金属作为导电介质，不形成连续薄膜，而是依靠微米级金属网格阵列构成导电通路；其网格线宽一般在 2–10μm，属于离散式导电结构，需依托基底完成网格成型与结构支撑。
具备优异的导电性（方阻可低至<10Ω/sq）。但金属线条易产生莫尔纹，影响显示效果，且制备工艺要求高。
银纳米钱

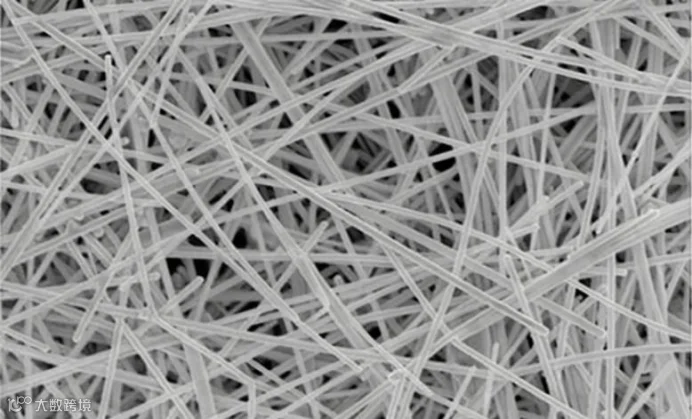

以银制备的纳米线（直径20-100nm、长度 10-50μm）为核心，通过纳米线随机自组装形成网状导电结构（非连续镀膜），具备良好的柔韧性和可溶液加工性，是柔性透明导电领域的重要方向之一。
银纳米线（AgNW）化学活性较高，易发生氧化、硫化，导致导电性下降，甚至失效，因此需要针对性设计保护层，在提升结构稳定性与机械强度的同时，实现长效保护。
超薄金属导电膜
以银合金为核心导电材料，通过磁控溅射工艺实现连续镀膜，形成纳米级厚度的多层堆叠结构。各功能膜层分工明确，整体膜层致密均匀，表面平整度高。

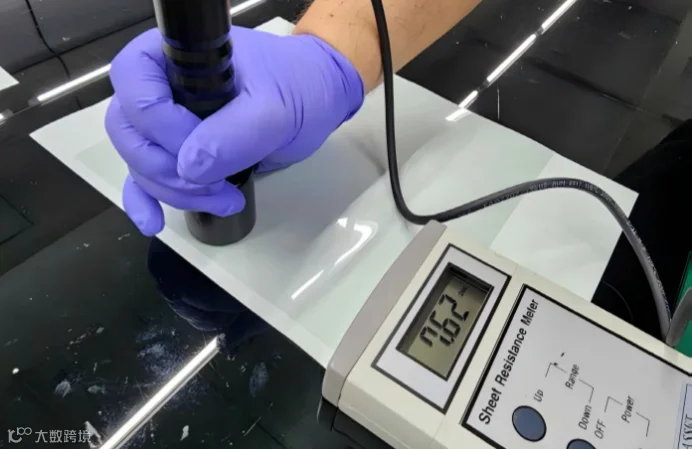

具备良好的导电性（方阻可低至<10Ω/sq）、高透光率（≥85%）、高稳定性以及良好的柔性。
二、核心制备工艺
制备工艺通常会对产品的量产效率、设备适配性及性能一致性产生重要影响。超薄金属导电膜与ITO导电膜同样采用连续镀膜工艺。
ITO
主流采用磁控溅射工艺，以氧化铟锡靶材为源材料，在高真空环境下成膜。
刚性玻璃基底需250℃~350℃高温沉积，以获得低电阻率与高透过率；柔性基底因耐温性受限，需配套低温磁控溅射工艺及低温退火后处理，以平衡导电性能与基底兼容性。
ITO导电膜的磁控溅射工艺成熟度高，膜层均匀性好、附着力强，广泛应用于刚性显示器件；在柔性应用场景下，需通过工艺优化突破低温沉积的性能瓶颈。
金属网格
制备工艺主要分为两大类：
一类为减材法，先在基底表面通过磁控溅射等方式沉积整面金属薄膜（通常为铜或银铜复合层），再经光刻、蚀刻工艺去除多余金属，形成规则的网格结构。该技术路线成熟，适用于高精度、大规模量产。
另一类为增材法，以纳米压印+填充工艺为代表：先在基材上涂覆UV树脂，通过纳米压印成型微型凹槽结构，随后填充导电浆料（如银浆、铜浆）并经烧结固化，最终在基底上形成嵌入式的金属网格导电层。
整体流程相对复杂，对图形精度控制要求较高，规模化量产效率与成本控制仍存在一定挑战。
银纳米钱
采用溶液涂布法制备。先通过多元醇法合成高长径比银纳米线并提纯，再以狭缝涂布等方式将分散液涂覆于柔性基底，溶剂挥发后形成随机交错的导电网络，经热压或光脉冲烧结降低线间接触电阻，最后覆以保护层提升可靠性。
超薄金属导电膜
采用磁控溅射卷对卷连续镀膜，适配自研银合金靶材，镀膜温度低，可直接兼容PET、PI 等柔性聚合物基底；虽与 ITO同样采用磁控溅射设备，但靶材类型、工艺参数、膜层结构设计完全不同。

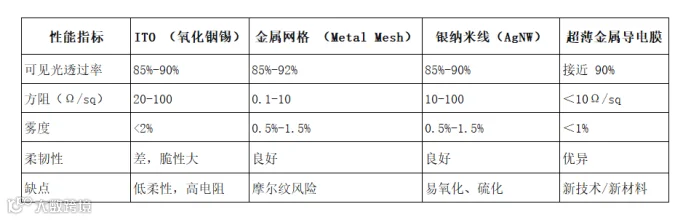

三、关键性能对比
材料与工艺的差异化，最终体现在透光性、导电性、柔韧性等核心性能上，超薄金属导电膜在性能均衡性上形成独特优势，与三大技术路线各有侧重的性能表现形成明显区别。
四、总结
ITO、金属网格、银纳米线是当前透明导电膜领域成熟的主流技术路线，各自适配不同应用需求。超薄金属导电膜以银合金材料、多层连续致密膜结构、低温卷对卷溅射工艺为特点，在柔性应用场景中综合性能表现均衡，与上述三类主流路线形成较为明显的差异化与互补性，可为柔性电子及新型光电产品提供具针对性的材料方案。
