透明导电膜，其实并不是简单的一层膜，而是由基底、导电材料和功能性膜层共同组成的多层复合结构。
每一种材料都有自己的“性格”，最终的光电性能、柔韧性、耐用性，不是某个材料单打独斗的结果，而是它们互相配合、彼此平衡的整体表现。
在产品开发中，选什么材料，决定了性能的下限（基础能力）和理论上限（材料本身的天花板），而微观结构、界面调控、制备工艺，优化落地实际性能。
一、材料构成与功能划分
透明导电膜主要由基材、导电材料、辅材三大类构成，材料的差异，影响薄膜综合性能。
1.透明基底：薄膜的支撑载体
PET、PEN、PI 是导电膜主流基底材料。
基材的透光率、表面粗糙度、柔韧性、热稳定性，决定薄膜基础光学、力学与热学性能，同时影响上层导电层、功能层的成膜质量与界面结合强度，是保障薄膜稳定成型的基础条件。
2.导电材料：把控光电性能的核心
金属材料、金属纳米线、金属氧化物、碳基材料、导电高分子是主流导电材质。
它们的载流子浓度、迁移率、晶体结构等本征参数，直接决定了方块电阻和透光率——也就是导电和透光这两大核心指标。
3.辅助功能性膜层
比如界面缓冲层、钝化层、耐磨防护层，它们通常不直接提升光电指标，但能缓解层间应力、增强附着力、隔绝水氧、提升耐磨性，是让薄膜长期稳定工作的关键。
另外，也有利于电学、光学性能的调节层，这些功能性膜层可以调节光电性能。
二、选材与配比，决定性能边界
导电材料的本征特性很难改变，而且基村和各层材料的短板会互相叠加，制约成品综合表现。
所以，材料选型不能仅聚焦导电层选材，而是要把基底、导电层、功能涂层以及它们的配比通盘考虑，作整体适配。
1.主流导电材料的本征特性与局限
各类导电材料的本征特性能存在固有的优劣势。但遵循一个规律：块体材料的优良性能，通常无法直接复刻至纳米级薄膜形态。
金属（银、金）：块体金属导电能力极强，但薄膜化后受尺寸效应、接触电阻及微观孔隙影响，导电能力明显下降。
而且金属本身易氧化/硫化，会造成方阻漂移，最终引发性能失效。
ITO：可见光透过率高、稳定性优异，晶体结构特性决定其脆性偏大，耐弯折能力差。
导电高分子：柔性突出，但载流子浓度偏低，导电性能弱。
2.选材及配比对薄膜综合性能的决定性作用
导电材料的本征属性决定了性能边界，选材与配比是决定导电膜综合表现的核心环节，也是研发的起点，从根本上决定了产品的性能范围与应用适配性。其他材料需结合导电材料的本征特性。
各层材料确定后，薄膜的光学、电学、力学等核心性能基准便已锁定，后续优化、调控、改性、制备工艺等手段仅能在有限范围内优化，无法突破材料自身的性能局限。
3.基材的影响
除导电材料外，基材对综合性能的影响不容忽视。
哪怕用料一致，在不同基底上制备出的膜层微观结构存在差异，导致光电性能显著不同。
如ITO：ITO 做在玻璃上，性能优于做在 PET上。
因为，基材的耐热性不同，制备工艺也会不同：玻璃能够承受200℃以上的高温，可让ITO 充分结晶、缺陷少、阻值更低；而PET约120℃，只能低温沉积，ITO 结晶不充分，性能自然差一截。
三、性能优化：基于材料本征特性
性能优化的核心：发挥材料的固有优势，而非改变其本征属性。
导电膜的透光、导电、柔性等核心性能，由材料的本征属性锁定性能基线。不同类型的导电材料特性不同，对应的优化方向也各有侧重。
行业通用的思路：依托材料本身，通过结构设计、改性、界面工程、缺陷修复、工艺优化等手段，尽可能减少薄膜化带来的性能损失，从而提升综合性能。
四、超薄金属导电膜：多层复合结构设计与关键工艺
超薄金属导电膜，采用柔性透明PET为基底，以纯银和金为导电层材料，该导电膜采用配位锚定成膜 + 多层复合结构设计，系统性改善银层不均匀、易迁移、耐候性不足等问题，充分发挥金属的高导电优势，实现高透光、低方阻、高柔性、高耐候性。
1、基材预处理
优化PET表面能与粗糙度，消除原生界面缺陷，强化层间结合力，保障后续层均匀连续成膜。
2.结构设计
1）导电层成膜技术：配位锚定
普通银基导电膜，易出现团聚、膜层厚薄不均、微观断点等缺陷，导致阻值波动大、稳定性差。

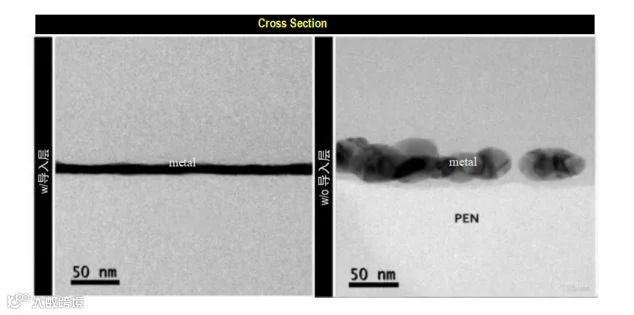

引入金属核导入层——配位锚定成膜技术：利用高分子材料与银原子形成化学键束缚，引导银原子均匀铺展，形成连续、平整、致密的导电层。
既实现低方阻高透光，又减少了膜面微观应力集中，提升耐弯折能力。

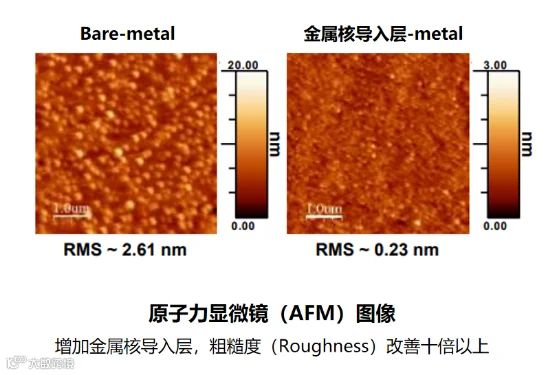

微观观测显示：采用该技术后膜面无岛状团聚或孔洞缺陷，粗糙度实现量级式优化，显著提升膜层品质。
2）多层防护结构
针对金属导电材料易氧化、易迁移的固有短板，采用双面多层复合防护结构：增加阻隔防护层、界面增强层、光学优化钝化层，形成多方位防护。
致密阻隔层：阻隔型材料包裹银层，抑制离子迁移，且有效隔绝水汽、氧气与腐蚀性介质，提升可靠性。
强附着力：通过特定功能层，强化层间结合力，减少分层、脱膜现象，提升薄膜机械强度与耐弯折能力能。
光学优化与钝化：通过折射率匹配设计降低界面反射，进一步提升透光率；同时表面钝化隔绝氧气与湿气，长效防护导电层，抑制氧化发黑与性能衰减，保障产品性能长期稳定。
3）制备工艺：卷对卷量产
采用高精密磁控溅射 卷对卷（RTR） 工艺，成熟、稳定、均匀性优异，适合工业化批量生产。
3.综合性能表现
依托材料配方、多层复合结构设计与精密制备工艺，充分发挥金属材料高导电的优势，同时针对性改善银基材料易氧化、易迁移、稳定性差等问题。
高柔性
采用超薄复合结构（金属层仅几纳米），超低粗糙度（RMS ~0.23 nm），无明显应力集中点，抗弯折疲劳性良好。反复弯折不易断裂、脱层。
低电阻
配位锚定技术制备的银层连续致密且均匀，无微观断点缺陷，形成良好的导电通路，方块电阻≤10Ω/sq，实现低方阻与全幅面阻值高度均匀性。
高可靠性
锚固+ 多重防护，有效抑制导电层氧化、银迁移等问题，兼具良好的机械可靠性与环境耐受性。高温高湿、长期通电等严苛环境下，性能波动小，大幅延长薄膜使用寿命。
优异光学性能
超低粗糙度，大幅减少光散射，搭配光学涂层，实现高透光、低反光、高光学均匀性。
结语
透明导电膜的性能塑造，本质上是材料本征属性、结构设计与制备工艺协同作用的结果。
超薄金属导电膜，正是依托贵金属的高导电优势，针对材料的特性进行的系统性设计与优化，从而实现了多重性能优势。
