今天的阿德的视频课堂，我们一起来学习通电延时断开电路的方法。
许多设备本身不具备延时断电功能，但又需要延时断电或定时断电。这个时候就可以通过外电路的设计连接来控制设备的通断，从而实现具体的功能与目的。
设备延时断电的方法有很多，在这里，阿德酱就举了一个比较简单的例子。

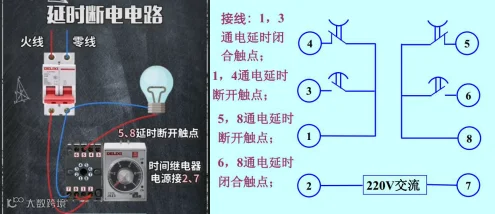

如图所示，电源进线通过断路器与设备连接，中间辅以时间继电器的控制。时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。
图中的时间继电器有8个接线端子，其中2、7是工作电源的接线端子；1、3和5、8是通电延时闭合触点的两对接线端子；1、4和6、8是通电延时断开触点的两对接线端子。
我们需要用到时间继电器的通电延时断开功能，所以在图中选择了5、8触点。电源进线接到继电器的2、7接线端子上给继电器提供电源，对于负载来说，其回路是火线通过断路器来到时间继电器的8触点，然后经过继电器的5触点与负载连接，最后回到电源的零线。
当空开合上，负载被接通，经过时间继电器的整定时间后，继电器5、8触点断开，从而把负载断开。
这次阿德酱就只举了一个通电延时断开电路的例子，具体操作方式可以通过视频进行了解，那么，你们有没有其他的例子呢？
