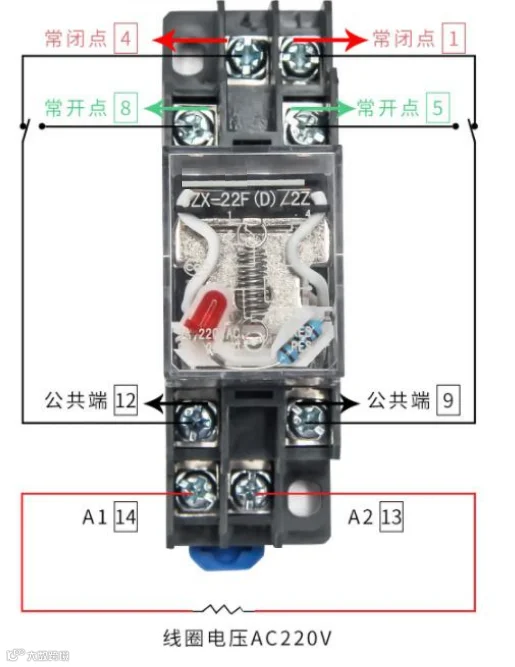

我们选用的是德力西中间继电器，其中有8个端子，其中13和14号端子是线圈，进行电源接线，此外有两组触点，分别是1、5、9和4、8、12，其中9和12都是公共端。5和9，8和12都是常开点，1和9，4和12都是常闭点。
1、首先给24V开关电源供电，指示灯两端分别接上导线，之后选择中间继电器的常开点（或常闭点），我们选用1/5/9这组，5和9是常开点，1和9是常闭点。
2、然后将指示灯一端接24V开关电源的负极，指示灯另一端接到继电器的5号端子，再将9号端子接回24V开关电源的正极，以此构成回路。
3、再将PNP型接近开关的棕色线接24V电源正极，蓝色线接24V电源负极，黑色信号线接继电器的13号端子。再从24V电源负极引出一条线接到继电器的14号端子，以此构成回路。
该实验的重点和难点在于中间继电器触点的理解和接线部分，通过对中间继电器各触点进行介绍，也讲解了如何进行接线，相信你应该知道怎么操作了吧。
