低压断路器是一般由触头系统、灭弧装置、传动机构、脱扣器、基架和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各种脱扣器进入运行状态。
那脱扣器又是起到什么作用呢？
脱扣器是指与断路器机械上相连的（或组成整体的），用以释放保持机构并使断路器自动或人为断开的装置。一般说来，传统的双金属片热脱扣器与拍合式或螺线管式磁脱扣器为机械式脱扣器，其仅与产品的导电部分组成一个整体。
电子电磁式脱扣器为近些年新兴的脱扣器，由此开发出众多的智能型产品，其受环境温度影响较小，可靠性更高，同时通过控制器可以设置更多的参数以满足不同的使用需求。
一、
脱扣器的分类及使用原理

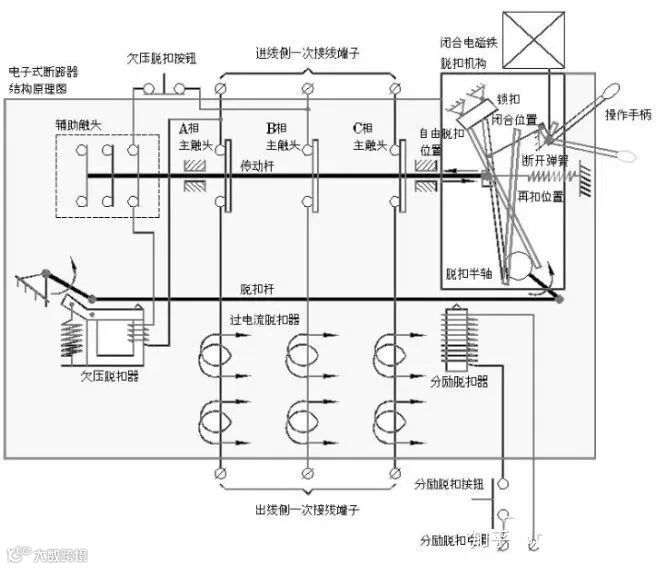

脱扣器是指与断路器机械上相连的（或组成整体的），用以释放保持机构并使断路器自动断开的装置。在断路器内部有四种脱扣器，也即磁脱扣器、热脱扣器、分励脱扣器和欠压脱扣器。

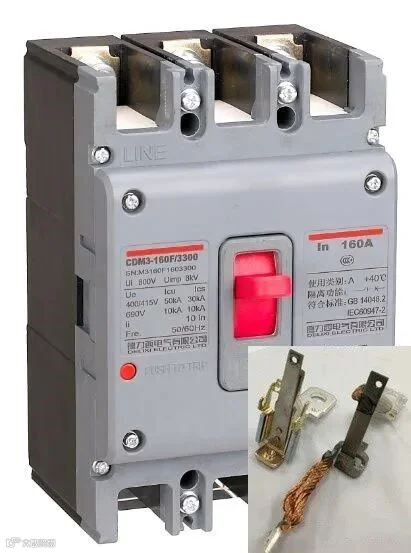

热脱扣器

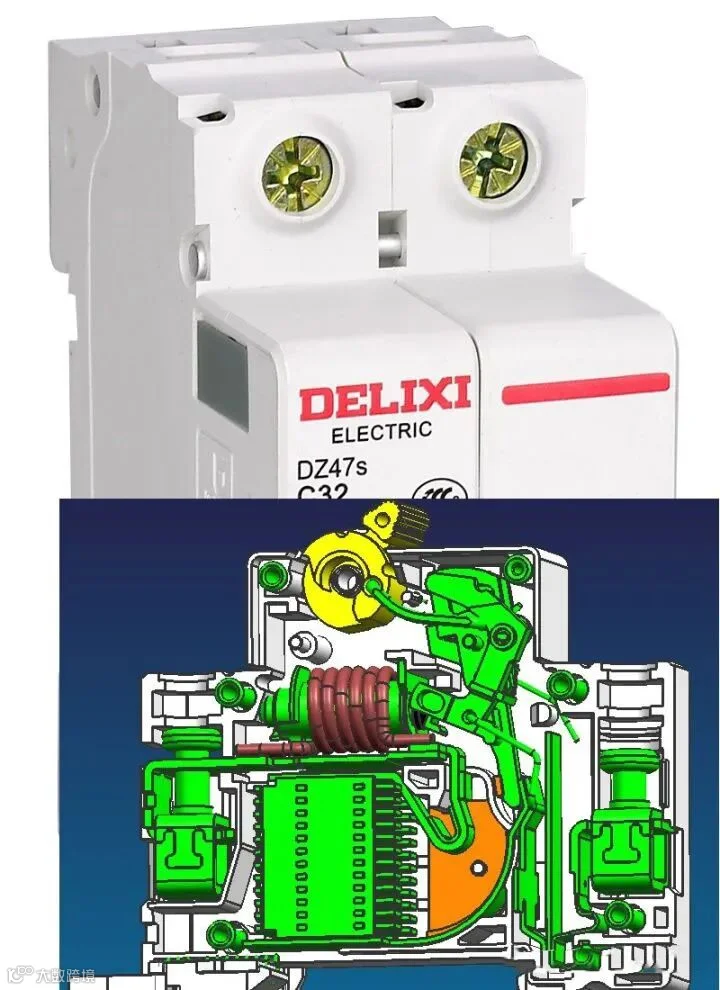

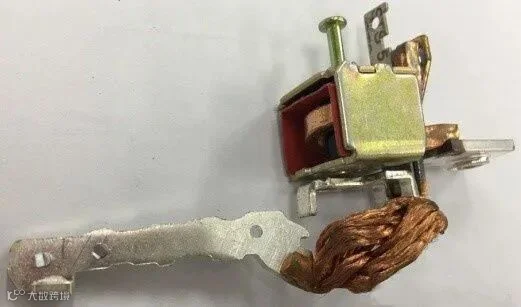

电磁脱扣器
拍合式脱扣器
欠压脱扣器

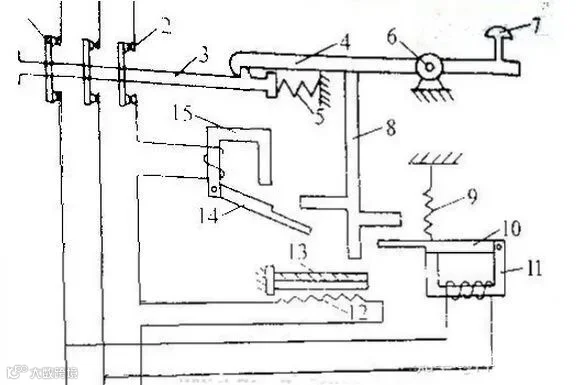

1） 当线路电压正常时电压脱扣器11产生足够的吸力，克服拉力弹簧9的作用将衔铁10吸合,衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。
2） 当线路上电压全部消失或电压下降至某一数值时，欠电压脱扣器吸力消失或减小,衔铁被拉力弹簧9拉开并撞击杠杆，主电路电源被分断。
3） 同样道理,在无电源电压或电压过低时，自动空气开关也不能接通电源。

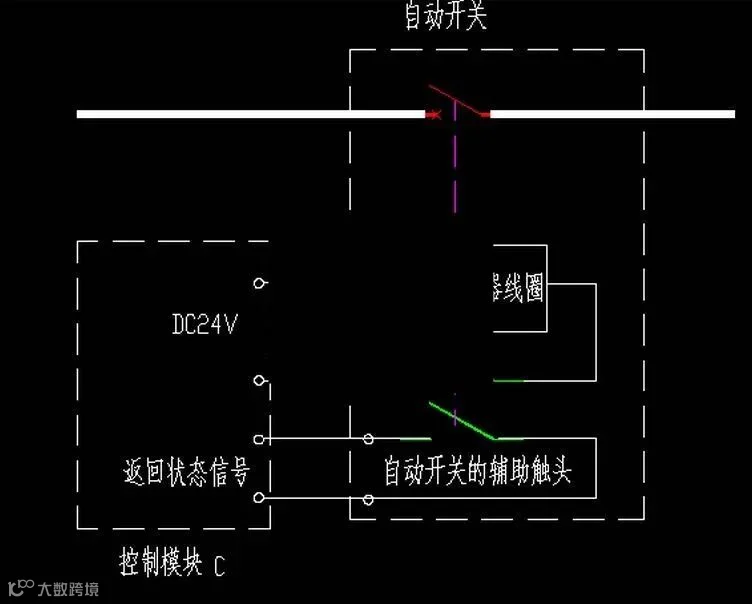

分励脱扣器

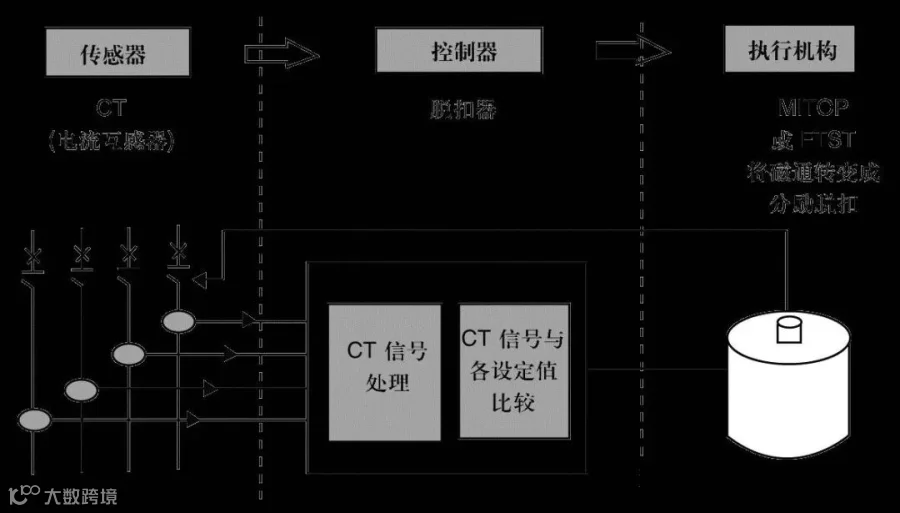

电子脱扣器可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构，也可以检测主回路的电压变化，从而使断路器脱扣。
随着社会经济的发展，人们对电力系统可靠性和智能化的要求也越来越高，对此，国家提出了建设智能电网的战略方针，也推动了断路器向多功能、高性能、智能化的方向发展。作为低压断路器核心部分的脱扣器的智能化，也是现在的行业发展趋势。
守护我们电力系统，就是为了守护我们的用电安全，脱扣器在断路器中的应用可谓“重中之重”。
二、
脱扣器的应用
在额定工作电压的35%-70%时，欠电压脱扣器能可靠使断路器脱扣。
对于新手而言，需要一个一个知识点学习，最后整理成为自己的知识网络，融会贯通会才能成为高手。
