从事电工这个岗位多年，经常会被问一些基础性的问题。索性就收集记录一下，这样一来让自己能够加深印象，二来呢也能够与各路高手就问题切磋交流！

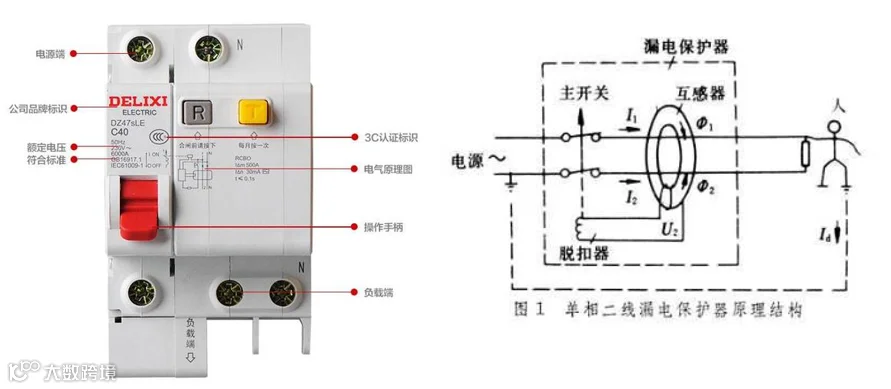

答：漏电保护器的种类繁多，形式各样，如果以电流动作型漏电保护器为例，主要由三个基本环节组成，即检测元件、中间环节和执行机构。漏电保护器工作原理如下图所示，其机构是在普通的塑料外壳式断路器中增加一个零序电流互感器和一个剩余电流脱扣器。

在电路运行正常时，即当被保护电路无漏电、漏电流故障时，由基尔霍夫电流定律可知，通过零序电流互感器一次侧的电流的相量和等于零，即

这样相线上和零线上在零序电流互感器环形铁心中所产生的磁通的相量和也为零，因此零序电流互感器的二次侧线圈没有感应电动势产生，漏电保护器不动作，系统可保持正常供电。

那么，如果当被保护电路出现漏电故障或人身触电时，由于漏电电流存在，使得零序电流互感器一次侧的电流的相量和不在为零。

因此，零序互感器的二次侧线圈在交变的磁通ɸ的作用下，有感应电动势E2产生。当加到剩余电流脱扣器上的电流达到一定额定漏电动作电流时，剩余电流脱扣器动作，使得断路器动作脱扣迅速切断保护电路的供电电源，从而达到防止触电的目的。

答：在控制电路的动作过程中，意外接通的电路称为寄生电路。如下图所示，是一个具有热保护和指示灯的正反转控制电路。

在正常工作时，它能完成正反向启动和停止和信号指示。但是热继电器FR动作时，线路中就出现了寄生电路，使正向接触器KM1不能释放，不能起到保护作用。因此，在控制线路中要避寄生电路。

答：电机从电源吸取的有功功率称为电机的输入功率，一般用P1表示。而电机转轴输出的机械功率称为电机的输出功率，一般用P2表示。在额定工况下运行输出功率P2就是电机的额定功率PN。

式子中PN---额定功率（KW）；

UN---额定电压（V）；

IN---额定电流（A）；

ηN---额定效率；

COSθ---功率因数

电机的输出功率P2与电机输入功率P1的比值称为电机的效率，即用符号“ŋ”表示。ŋ，一般电机的效率高说明损耗小，节约电能。目前一般三相异步电机在额定负载时的效率通常在73%∼94%，电机的功率越大，效率越高。

三相异步电机的输入有功功率P1与视在功率S之比称为功率因数，用COSθ表示。三相异步电机的视在功率计算S可用以下式子计算：

式子中S---视在功率（KVA）

UP---三相异步电机的线电压（V）；

IP---三相异步电机的线电流（A）

例如：一台三相异步电机，额定功率PN=4KW，额定电流UN=380V，额定功率因数COSθ=0.88，额定效率ŋN=87%，试求该电机的额定电流。

答：通过三相异步电机的工作原理可知，电动机的旋转方向（即转子的方向）与三相定子绕组产生的旋转磁场的旋转方向相同。倘若改变电机的选型方向，只要改变旋转磁场的旋转方向即可实现。因此，只需要调换三相异步电机中任意两根电源线的位置即可改变三相异步电机的旋转方向。

当然，在电力拖动电路中，越来越多的设备都会使用正反转。

比如卷扬机、起重机的大钩、电梯等等都会需要频繁的正反转。那么为了便捷的使用正反转，这里就添加一个交流接触器串在主电路中，并联两个交流接触器，通过改变交流接触器的接线来改变通入三相异步电动机的电源相序，以此达到改变相序的目的！

答：工作制是指电机在额定值条件下运行时，允许连续运行的时间，及电机的工作方式。工作制是对电机各种负载，包括空载、停机、断电，及其持续时间和先后次序情况的说明，因此根据电机的运行情况分为连续工作制、短时工作制和断续周期工作制三种。

连续工作制：其代号S1，是指该电机在铭牌规定的额定值下，能够长时间连续运行。适用于风机、水泵、车床等连续工作方式的生产机械；

短时工作制：其代号S2，是指该电机在铭牌规定的额定值下，能在限定的时间内短时运行。国标规定短时工作制的标准时间又15min、30min、60min、90min四种。适用于闸门关闭、开启、卷帘门关闭开启等。

断续周期工作制：其代号S3，是指该电机在铭牌额定值下，只能断续周期性的运行。按照相关规定每一个工作与停歇的周期tz=tg+t0≤10min。每个周期内工作时间占的百分数称为负载持续率，用Fs%表示。

计算公式为：

（tg表示工作时间，t0表示停歇时间）

断续周期性工作制的电机频繁启动、制动，其过载能力强、转动惯量小、机械强度高，适用于起重机械、电梯、自动车床等。
