今天给大家分享一个利用时控开关控制多个路灯的控制电路，对于这个控制电路我们的重点是利用时控开关去进行控制，那么时控开关具有什么功能呢？
时控开关主要是作为一种延时定时的元件，可以按预定的时间接通或者断开各种控制电路的电源，适用于路灯、霓虹灯、广告招牌灯以及各种家用电器中，还可以控制2200W甚至更大功率的电器工作，可与继电器、接触器等结合控制其它各种大功率动力设备，既安全方便又省电省钱。
时控开关是一个以微处理器为核心、配合电子电路等组成的一个电源开关控制装置，能够以天或星期循环且多时段地进行控制家电的开闭。时间设定从1秒钟到168小时，每日可设置1-4组，且有多路控制功能。

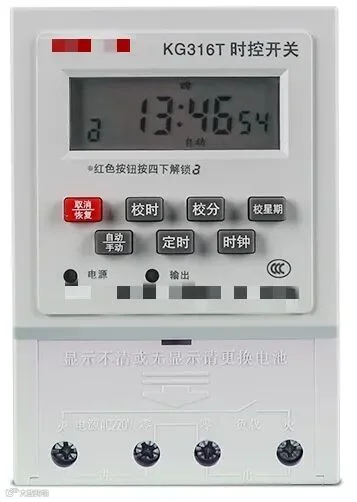

阿德就以这款时控开关为例，讲解一下它的使用方法👇
时控开关的接线端子有四个，这四个端子从坐到右的顺序依次是火零零火，前两个是进线端，后两个是出线端，切记接线时注意分清零线火线。对于时控开关的接线，即可以直接接负载，也可以经过交流接触器再去接负载。
负载设备在660W时我们可以用时控开关直接控制，当负载大于660W时，我们可以用时控开关控制接触器，接触器的主触点接负载进行控制。

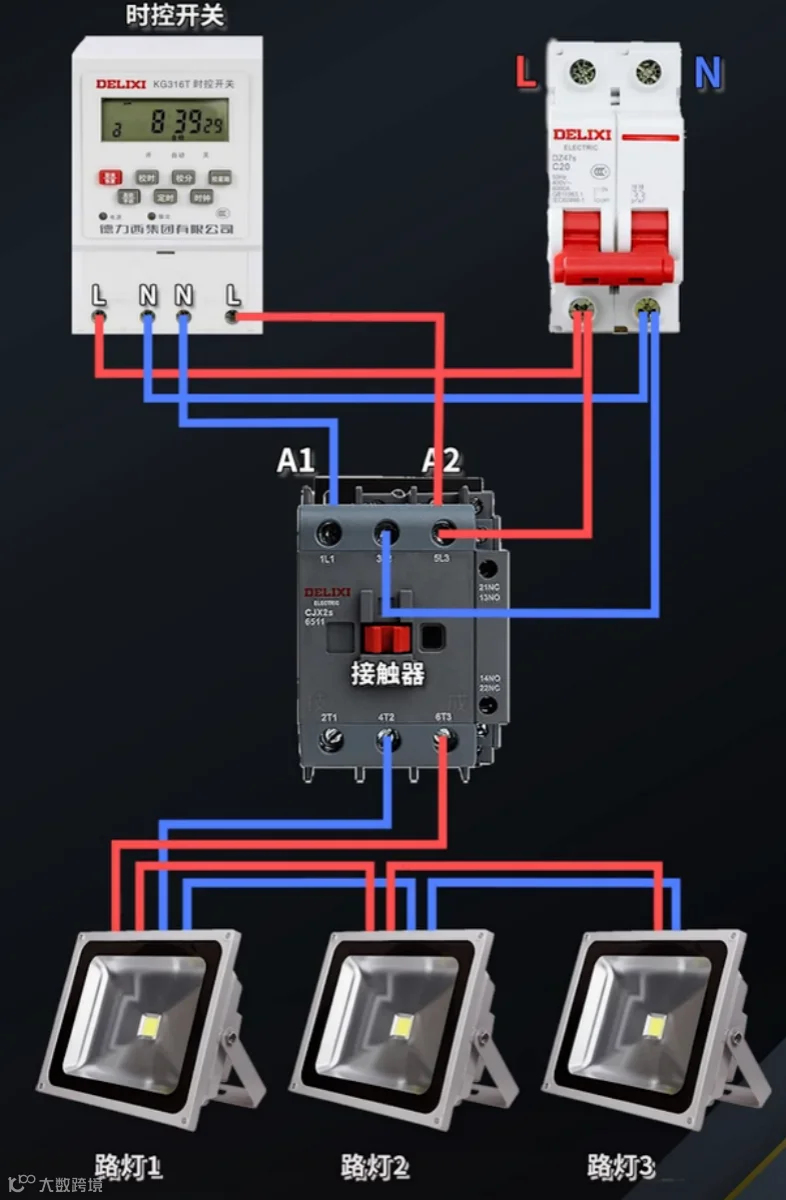

对于时控开关控制多个路灯这个控制电路，我们选择经过交流接触器再去接负载，接线的时候，我们将时控开关的进线端L和N分别接空气开关的电源L和N上，同时将空气开关接到交流接触器的进线端，时控开关的出线端接交流接触器线圈，N接A1，L接A2，然后再将交流接触器出线端接负载路灯，因为是控制多个路灯，那么只需要把多个路灯并联起来就可以了，接线方法见下图。
接线接好了之后，我们还需要对时控开关进行时间的设置，从时控开关的外观上可以看到有一些按键，包括定时、时钟、校时、校分、校星期、手动/自动等。
我们组合按上面的这些按键可以设置定时开和定时关的时间，这样就可以按预定的时间接通或断开控制电路。
当然在使用之前我们需要先按红色按钮按四下解锁，解锁之后就可以操作设置了，具体操作步骤可以参考看一下时控开关的说明书哦。
我们将时控开关接线好、并且设置好定时开/关的设置之后，就可以根据我们设定好的时间接通或断开控制多个路灯了，当时控开关到设置的定时开时间后，时控开关的进出线端子导通，接触器吸合，主触点闭合，路灯负载得电点亮；当时控开关到达设置的定时关时间后，时控开关的进出线端子断开，接触器失电断开，路灯负载则熄灭。
是不是很简单呢？有条件的童鞋也可以自己准备好这些元器件动手操作试试看哦~
