CHAPTER 01
电能表介绍
最近有用户问到电能表的相关问题，今天就带大家先了解单相电能表。电能表是用于计算用电量的仪表，它的单位为“KW·h”（千瓦·时），也就是我们常说的多少度电的“度”，正常功率为1kW的用电设备工作1h所用电量为1KW·h（千瓦·时），也就是用了1度电。
常见的电能表分单相电能表、三相四线有功电能表、三相三线有功电能表及无功电能表。目前市场上使用的电能表有机械式和电子式两种。
机械式电能表具有高过载、价格低等优点，但易受温度、电压、频率等因素影响；电子式电能表利用集成电路将采集到的电脉冲信号进行处理，具有精度高、线性好、工作电压宽等优点。
所以电子式电能表正逐步取代机械式电能表，以后选择电能表应优先选择电子式电能表。

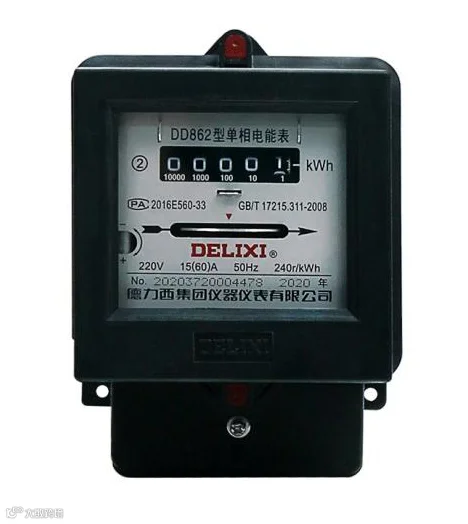

机械式电能表

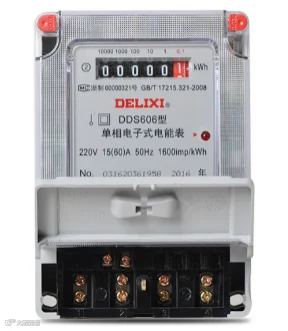

电子式电能表
CHAPTER 02
单相电表外观及技术参数
电能表的外观上有额定电压、额定电流、标定电流（额定最大电流）、电源频率、准确度等级、电能表常数等参数。

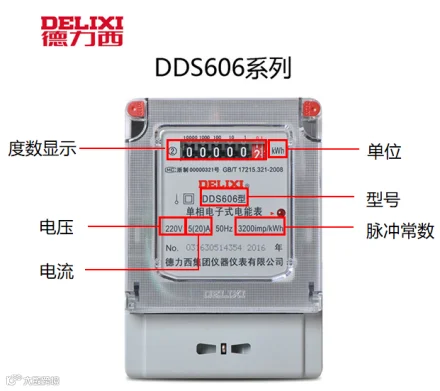

电能表外观及技术参数
例如一单相电能表的铭牌上标有如下参数：220V、5(20)A、50Hz、3200imp/KW·h，表示此表的工作电源电压为220V、标定电流为5A（额定最大电流20A）、电源频率为50Hz，在额定电压每走一度电脉冲指示灯闪烁3200次。
5 (20)A电流括号前的电流值“5”称为标定电流，是作为计算负载基数电流值的，标定电流越小电表的启动电流就越小，电表也就越灵敏。电表的启动电流是标定电流的0.5%，如果标定电流是5A的电表，电路中的电流只要高于0.025A电表就开始计数，而低于这个数值电表不计数。括号内的电流“20”称为额定最大电流，是指电能表长期工作在误差范围内所允许通过的最大电流，电能表可在额定最大电流内工作，但不宜超过此电流长期使用。
电能表脉冲常数3200imp/KW·h，在用电时电能表的脉冲指示灯将闪烁，当脉冲指示灯闪烁3200次时计数器个位数值将进一位，说明已经使用了1KW·h（度）电。
有时候如果看到家里的表闪的很快说明现在用电量比较大，当家里没有设备在使用时脉冲指示灯还是闪烁就需要检查是否被偷电。
CHAPTER 03
单相电表接线方法
单相电表也分为直通式和互感式的，一般单相电表还是直通式的用得非常普遍，比如我们日常家庭用电的电表都是直通式的单相电表，也有特殊情况电流超过电能表量程需要购买互感器式电能表。
那么购买了单相电表怎么接线呢？其实每只电表上面的表盖上面都是有接线图，（特别是互感器式电能表的接线需要查看接线图）。

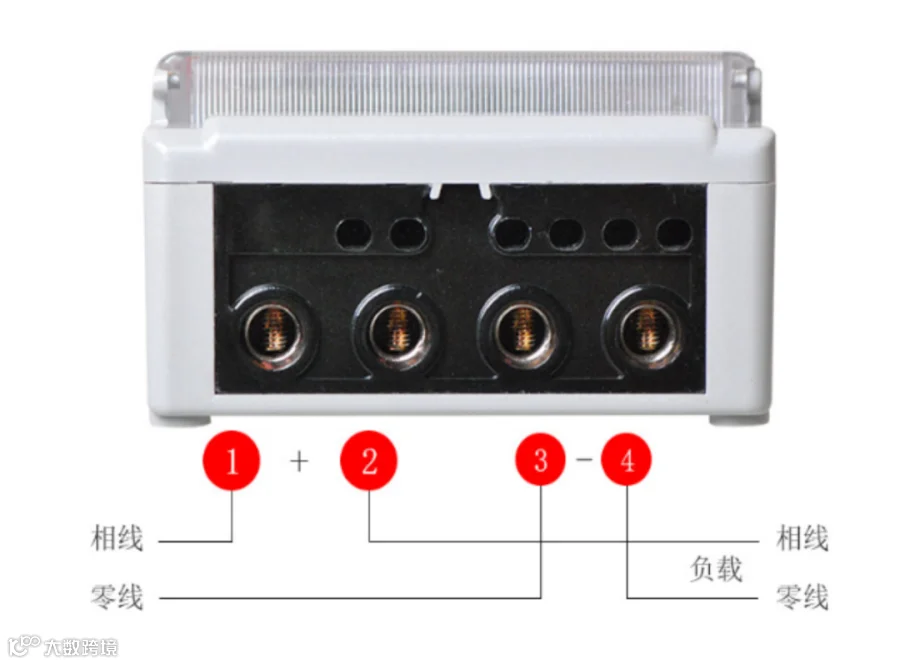

接法一：直接式接线
(1) 1号口进线，2号口出线。
(2) 3号口进线，4号口出线。

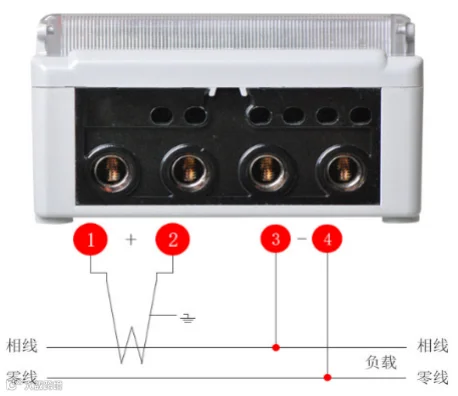

接法二：互感器式接线
(1) 1号口和2号口接互感器K1和K2口。
(2) 3号口进线，4号线接入零线。
CHAPTER 04
总结
选择电能表容量既不是越大越好，也不是越小越好，应该与耗电功率相匹配。容量选择过大或过小都会造成计量不准，特别是电能表容量小了，电能表还容易烧掉。所以电流容量要计算所有用电器加起来的最大电流，建议选用容量稍大的电能表。
