有奖竞答｜配电箱有必要安装汇流排吗？

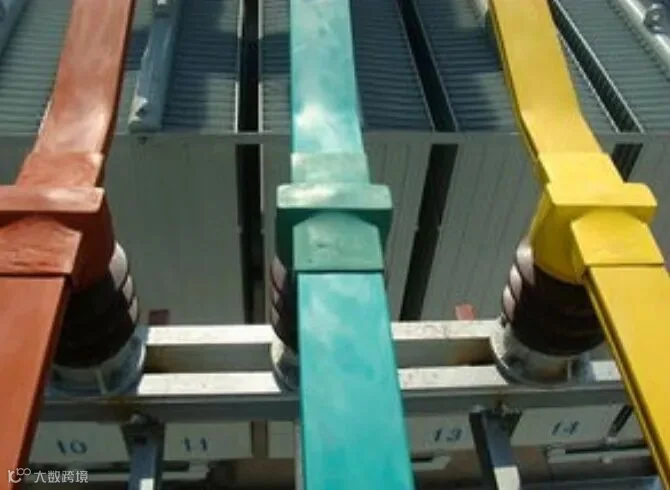

说起汇流排大家想到的可能有很多比如：大型总配电箱的汇流排是三相电源总母线也叫做母排，各回路都从总母线汇流排上引接电源。

第二种是家庭配电箱内分别设置零线(N)和保护接地线(PE)汇流排。

大家都知道照明回路中一般只需要单匹的空开控制一根火线即可，零线可以接到零线排上，这也是一种汇流排。正常运行时上面对地电压是零或者接近零。连接的导线通常是淡蓝色。当然还需要防止设备漏电的接保护地线汇流排，主要作用是均压。无电位差，就不会发生事故。在TN-S系统中它必须与配电箱保持绝缘状态。连接的导线是黄绿相间的，它与地间是零电位，通常不必与配电箱绝缘。

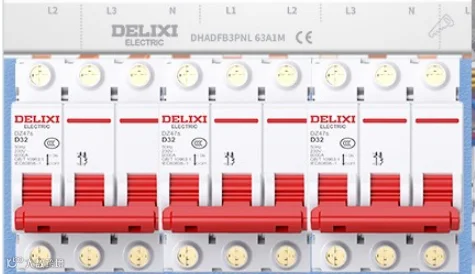

目前家用配电箱汇流排已经成为主流。在工控业配电也比较普及。因为电气汇流排突破了多年的小型断路器进线的人工连接方式，在设计上增加了接触面积，减少了功耗，降低了温升。具有通用性好、实用性强、具有安全可靠、省时简便等优点。

更重要的是用户安装成本大大降低、产品质量达到新高度，更加标准化。作为生产配电箱、成套的企业，人工接线已经无法满足当今配电箱的生产。相比人工接线，汇流排安装更方便，不需要专业的接线人员就能单独完成，安装效率是人工接线的6倍，而且外形连接美观。

但是汇流排也有一些缺点：比如在一些已经使用比较久的配电箱装配中较为死板，不能够灵活装配各种不同规格的漏电断路及断路器。

在环境比较恶劣容易潮湿的地方三相供电场所用久了绝缘性也会有所下降，汇流铜排之间依靠护套绝缘，问题是间距很小，所以在环境恶劣时，容易发生相间短路。说明汇流排一定要选择大厂家质量好的，要计算好安全电流留有一定余量，否则会适得其反。

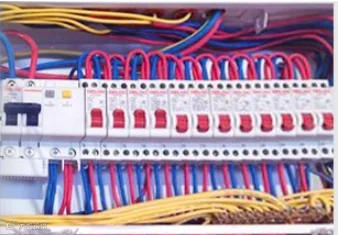

传统配线一根一根并线到断路器来说，并的线比较多，导致线很多很杂乱，很难标准化，线有时难以区分，不按规范标准接线有接错线短路的危险。

好处就是可以任意更换不同厂家型号的开关，对开关位置也没有要求。成套、配电箱体传统的人工接线方式生产效率低、人工成本高、外形也不美观。看到这密密麻麻的电线，找起来比较麻烦。浪费电线不说，还浪费时间，最重要是人工接线效率太低，还要专业的接线人员。

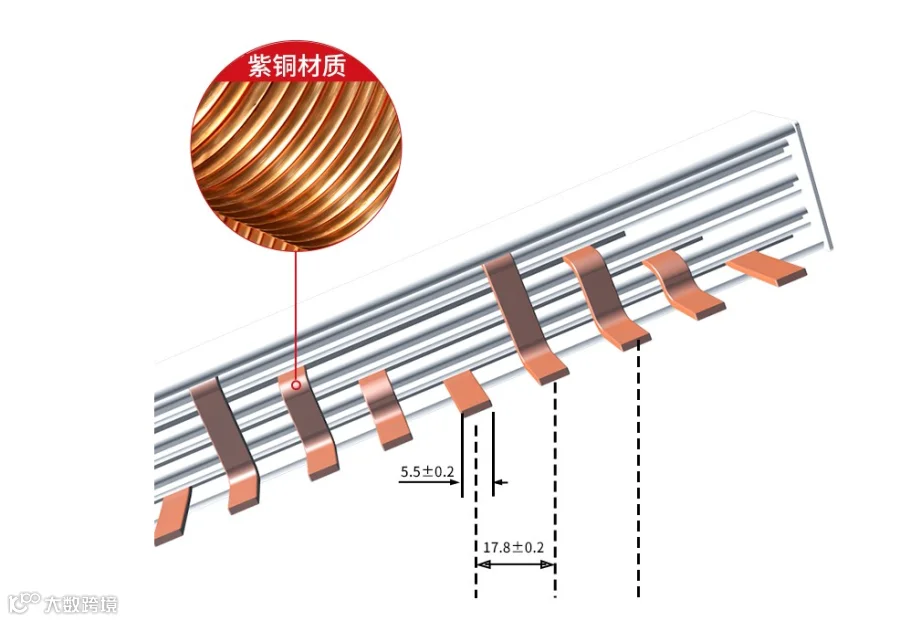

1. 选型主要注意使用断路器的极数，1P、2p，1p+N、3p，4p，3p+N。不同极数的形式不同。

2. 注意电流的大小，是否符合电路的安全载流量，不能小于断路器的额定电流。

3. 注意位数就是你这能安装这个级数断路器的个数。换而言之就是汇流排的长度太短不行，太长用不到容易浪费。

4. 注意选择的时候尽量选择断路器相同品牌的汇流排。因为不同开关的设计尺寸及孔位都有差异。配合起来使用方便，安全，外观风格更加统一。

1. 汇流排用于低压动力柜、配电箱、照明箱等多种路配电设备中，以连接主进线与各支路。

2. 安装时，先将开关螺丝全部退到最大，再插入安装，避免出现漏插或滑牙的情况。

3. 汇流排有多少长度用多少长度，可以剪断再插入。注意铜排两边长度要比外面绝缘层至少短几个毫米。

4. 使用前计算好电流安培数再选择适合电流等级汇流排，严禁出线超负荷。

5. 安装完成后需再进行检查，严禁出现漏插、混插、缺插等情况。
