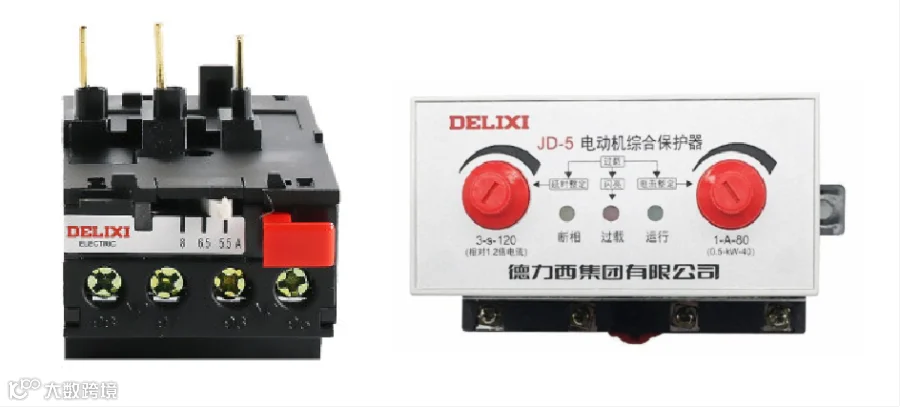

热继电器大家都认识，经常用于对电动机等负载做过载保护作用，如果热继电器对大型电机作保护，就可能会使电线出现断点问题，容易发热或出故障。但是还有一种元器件，叫做电动机综合保护器，我们可以不用热继电器，而采用综合保护器去做对电机的保护，因为电动机综合保护器是穿心式，可以减少电线的断点，从而减少发热点和故障点。今天小编就给大家详细介绍一下
我们先了解一下电动机综合保护器的原理，它是由三相电流互感器、检测、放大、延时、调整电路和执行继电器组成，当检测电路检测到电流互感器感言的电流缺相或大于设定值时，经放大器放大，使继电器动作，继电器触头串接于交流接触器线圈供电回路中，继电器动作后使交流接触器断电，起到保护电机作用，延时电路用于避开电机起动电流，调整电路用于根据被保护电机工作电流精确设置动作电流。简而言之，电动机综合保护器就是通过内部的电流互感器检测电路中的电流信号，保护电路通过对电流信号的分析，确定是过流、三相不平衡还是缺相，从而达到保护的目的，原理就是零序互感器不平衡就切断回路，连接的交流接触器会断开进而保护电机。

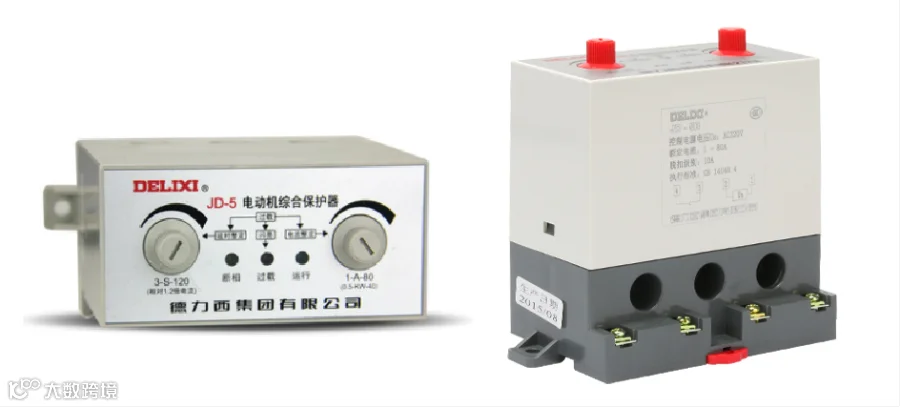

下面我们以德力西的电动机综合保护器为例进行讲解。这是德力西JD-5系列电机综合保护器，从上面的断相指示灯、运行指示灯、过载指示灯示灯可以看出，它有断相和过载保护，能有效的保护电机。上面还有设置起动延时和额度电流的旋钮，进行延时时间的设置和额度电流大小的选择，底座附近还有三个孔，是它的电流互感器，接线时注意交流接触器的出线端要从这三个孔穿过去，再接到电机的UVW端子（或者断路器出来的线从综合保护器这三个孔穿过去再接到交流接触器的进线端），就能感应出电机的电流大小。A1 A2是综合保护器的看着电源输入端，需要提供工作电压，95 96是它的常闭触点，一般接交流接触器线圈KM，把它串联到交流接触器的线圈回路当中，就可以控制交流接触器的动断来保护电动机。
对于电流互感器的穿心接线，主电路三相线穿过综合保护器的三个孔，一般也有规定，电流大小是3A以上是各相一次穿心，1.5A以上，3A以下各相二次穿心，0。5A以上，1.5A以下各相三次穿心。

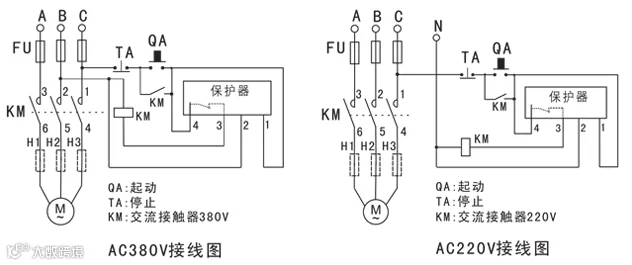

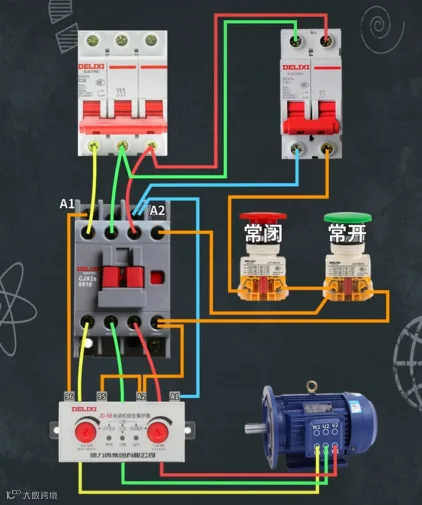

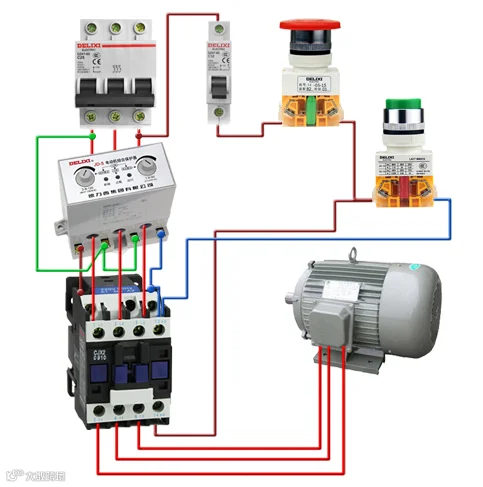

下面我们就看一下自锁电路的电动机综合保护器的具体接线图，下面两种接线方法都是可以的，可以收藏起来备用哦~
