今天给大家分享一下点动和长动控制电路。
点动控制电路是用手按下按钮后电动机得电运行，当手松开后，电动机失电，停止运行。长动控制电路是用手按下按钮后电动机得电运行，当手松开后，接触器利用常开辅助触头自锁，电动机依然得电运行，只有按下停止按钮后电动机才会失电停止运行。
对于单个电路你可能知道，那如果把点动和长动结合起来，你会吗？
在实际的生产实践中，经常要求电动机既能实现点动又能实现长动的功能，下面我们就一起看看点动和长动结合的控制电路吧。
点动和长动结合的控制电路，实现方法有几种。

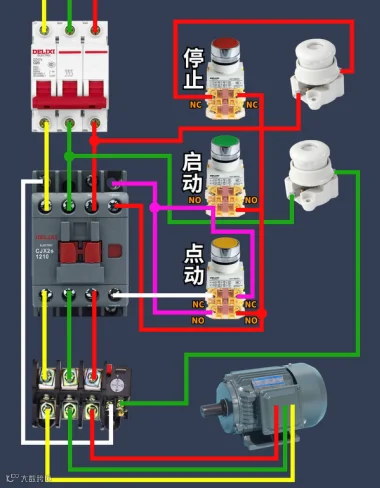

比如可以转换开关实现，可以使用复合按钮实现，也可以使用中间继电器实现，下面我们以复合按钮的方法来实现该控制，接线图如下图所示。
我们准备了1个德力西电气断路器、1个德力西电气交流接触器、1个热继电器、2个熔断器，3个按钮，1台电动机，其中SB1是停止按钮，SB2是启动按钮，SB3是点动按钮，启动按钮是自锁按钮，点动控制和停止按钮为自复位按钮。
具体的接线方法：
首先是主回路，断路器接到交流接触器的输入端L1L2L3，交流接触器的输出端T1T2T3接到热继电器的输入端，热继电器输出端再接到电动机，然后是控制电路，断路器W相出来接熔断器FU1，出来接停止按钮常闭点NC的一端，另一端接到启动按钮的常开点NO，同时接到点动按钮的常开点NO，启动按钮的另一端接到接触器的线圈A2，点动按钮常开点NO的另一端也接到接触器的线圈A2，线圈A1接到热继电器的常闭点，出来再接到熔断器FU2，最后再接回断路器V相。
点动按钮还需要用到其常闭点NC，其一端接到接触器的常开辅助触点14端子上，13号端子接回点动按钮的常开点的一端，点动按钮常闭点的另一端接到线圈A2即可。
接线完成后，先闭合断路器，接通电源，按SB2启动按钮，KM线圈得电，其触点闭合，电动机长动运行，按下SB1停止按钮，KM线圈失电，其触头恢复，电动机停止运行。按住SB3点动按钮，KM线圈得电，电动机运行，松开SB3按钮，KM线圈失电，电动机停止运行。这就是点动和长动结合的控制电路。
我们以上分析的是第一种，第二种就是在自锁线的位置加一个转换开关，第三种就是使用中间继电器方法实现的，后面两种大家可以自行分析噢~不会的话记得收藏转发~
