在半导体制造的浩瀚流程中，砂砾转化为奇迹。从半导体衬底到IC晶圆制造，再到后道封测，化学机械抛光（CMP）不仅仅是简单的“修整”，它是贯穿全程的核心工艺，也是唯一能够实现原子级表面全局平坦化的技术，直接决定了从衬底到封装每一环节的性能天花板。
若将芯片比作人类智慧的“大脑”，那么衬底材料便是承载思维的“神经元网络”。 一切高端芯片的诞生，都始于一张完美无瑕的白纸——衬底。衬底本身必须达到纳米级的平坦度和极低的表面损伤。CMP在此环节扮演着“开天辟地”的角色：它通过化学腐蚀与机械研磨的协同作用，将衬底材料打磨成具有完美晶格结构和原子级平整度的“镜面”。这张基底的平整度，直接决定了后续数百道光刻工艺能否精准对焦，是构建高楼大厦的绝对零级地基。
IC前道制程（Fab）是在神经元上构建复杂回路的“微观手术”，进入前道制造，随着制程节点向5nm乃至更先进技术推进，芯片内部的“道路”（互连线）已细如发丝的万分之一。在此阶段，CMP的挑战呈指数级上升。每一次薄膜沉积后，地形都会变得起伏不定，若不进行平坦化，后续的光刻将因焦深不足而失效。CMP在此承担着“微观地形塑造师”的职责。
当芯片从二维平面走向三维堆叠，异构集成的“减薄与互联”需求，使CMP的战场也延伸至封装领域。在2.5D转接板、3D IC的硅通孔（TSV）和混合键合工艺中，CMP扮演了决定性的角色。在背面照明（BSI）图像传感器和高带宽存储器（HBM）堆叠中，如何通过CMP将衬底减薄至数十微米级别，同时保证极低的损伤层和翘曲度，为后续的TSV露出和堆叠创造前提？在无凸点的混合键合（Hybrid Bonding）技术实现过程中，如何通过CMP处理实现原子级平整、洁净且具有一定活性的表面？两块晶圆在常温下直接贴合才能形成可靠的电气连接和机械强度，实现真正的三维互联？这些难题始终牵动着我司研发团队的心，更成为团队攻坚克难、聚力研发的核心方向。
经过深入研发，我司正式推出专为先进封装减薄及硅片CMP场景打造的全新复合抛光垫——BLP3000TW。它聚焦行业核心痛点，通过全新的配方与结构设计，实现了高去除速率、高稳定性与低粗糙度的完美结合。这款产品不仅能适配主流CMP设备，确保硅片与封装件的高效抛光，更在客户实测中凭借出色的“抛光速率”和“表面效果”赢得了认可。那么，这款备受瞩目的BLP3000TW到底有何过人之处？接下来，就跟随小润一起揭开它的神秘面纱吧！
1
优异物性参数，兼顾高效与精准

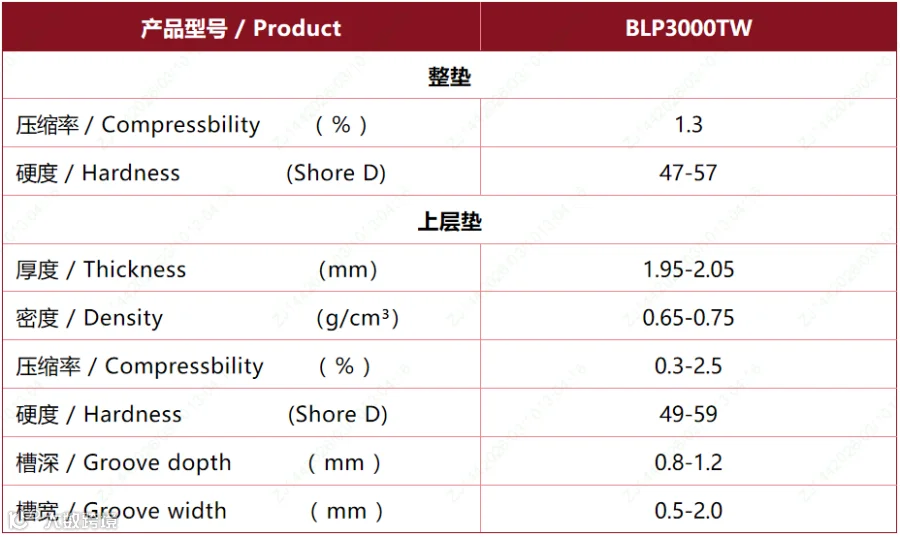

图1 BLP3000TW材料物性
BLP3000TW通过精细化的材料配比，实现了物性参数的最优平衡，既保证高效去除，又兼顾抛光精度。在整垫方面，压缩率1.3%，邵氏硬度47-57D，具备良好的弹性与支撑性，可适配不同抛光压力需求。在上层垫方面，厚度、密度、压缩率、硬度的指标数据体现出垫子兼具柔软度与耐磨性；而槽深0.8-1.2mm，槽宽0.5-2.0mm的槽型设计，可加速抛光废液排出，减少抛光残留物，进一步提升表面洁净度。合理的物性参数搭配，让BLP3000TW在抛光过程中既能快速去除材料，又能精准控制表面平整度，避免产生划痕、凹坑等缺陷。
2
均匀高孔隙结构，筑牢抛光基础
图2 BLP3000TW微观结构图
该产品的核心优势源于其独特的微观结构设计。如图2所示，BLP3000TW呈现出均匀且高孔隙率的微观结构——孔隙分布极其均匀，孔隙率高，结构稳定无团聚。这一结构优势直接转化为CMP工艺中的三大核心性能提升：抛光一致性更强、去除速率稳定可控和表面质量更优。
3
高速率+高稳定性的实测数据

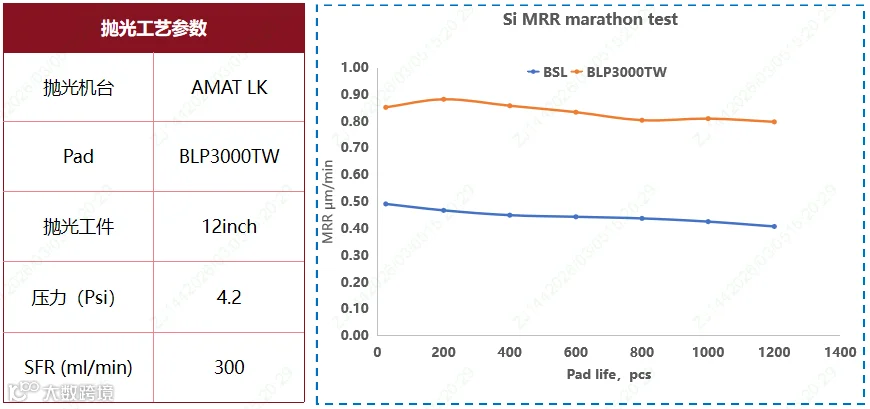

图3 BLP3000TW抛光测试
在实测中，BLP3000TW展现出卓越的加工效率与稳定性。Si MRR稳定维持在0.8μm/min以上，相比业界常用BSL，去除速率提升高达78%，同时划伤和表面缺陷表现一致。在使用寿命方面，垫子可达1200pcs以上，且在使用周期内，RR WTWNU%稳定控制在6.5%以下，缺陷数量控制在30个以内（检测限为0.037μm）。充分满足先进封装对高效、稳定、低缺陷抛光的严苛要求。
4
多样沟槽设计，适配多元场景

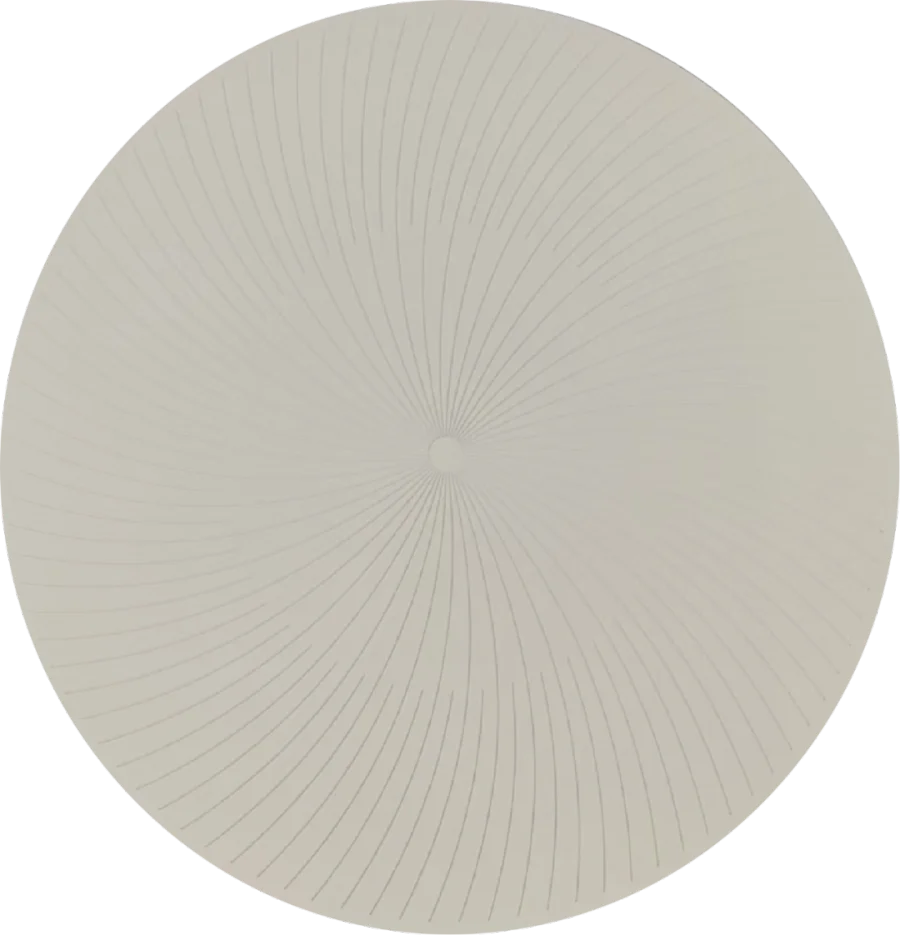

螺旋槽型

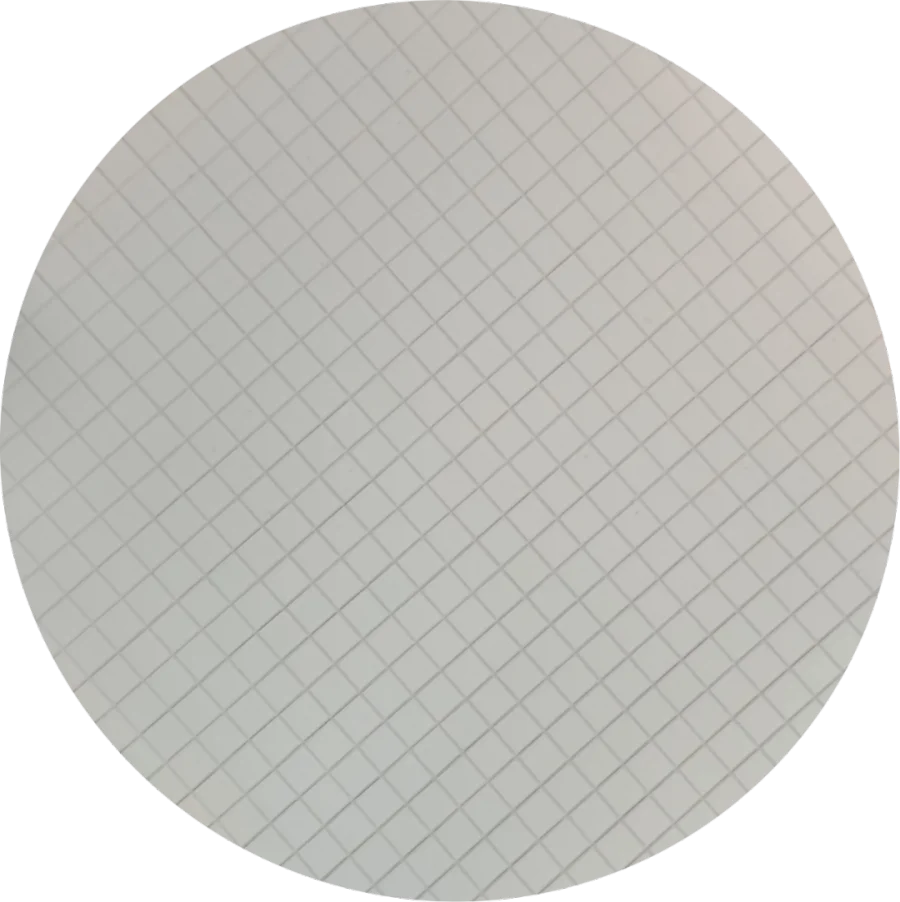

XY槽型

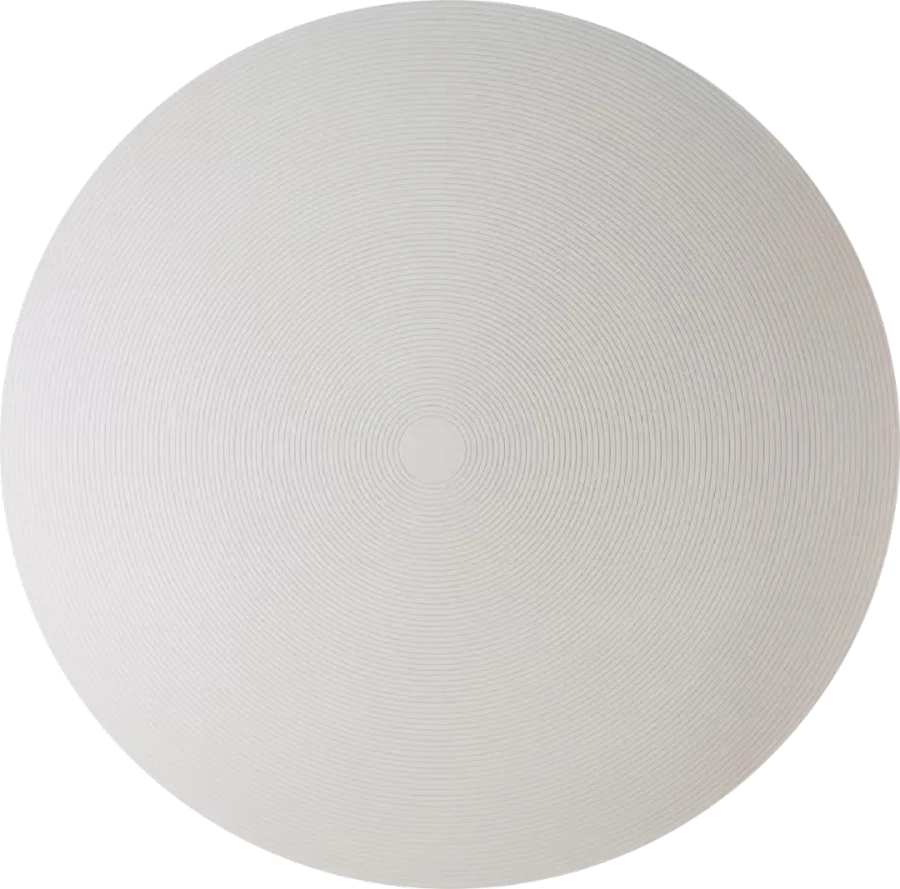

同心圆

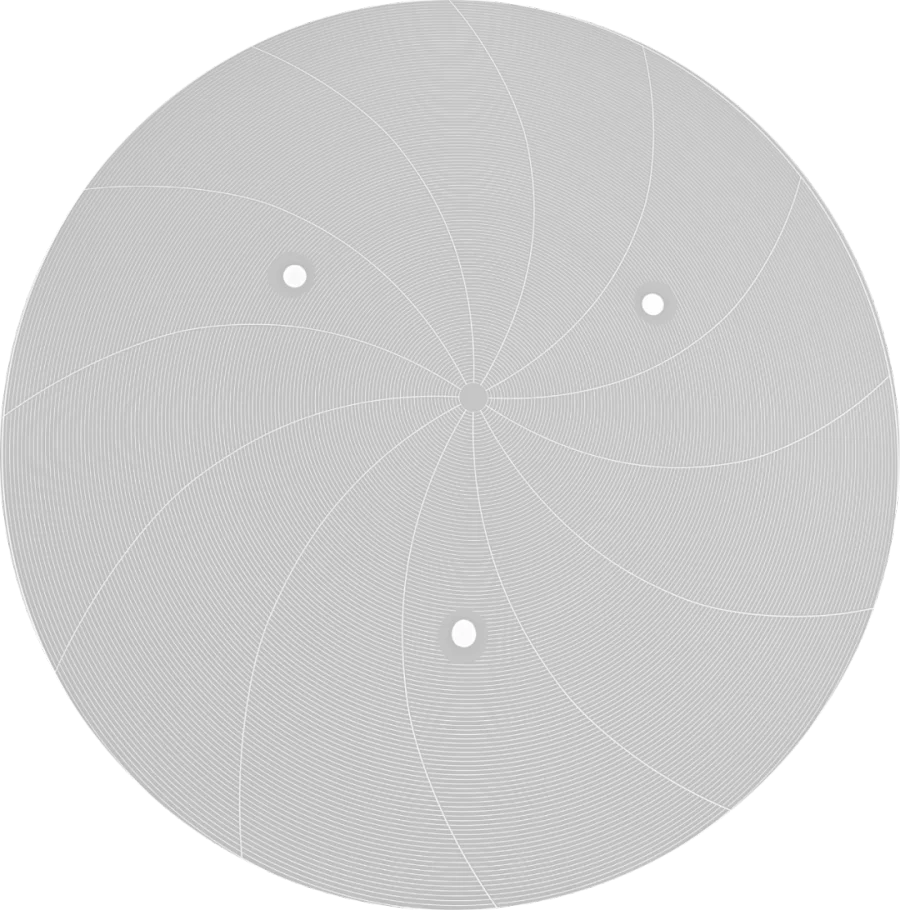

特殊槽型+窗口
图4 BLP3000TW沟槽设计
我们团队具备多种沟槽形貌的设计与加工能力，可根据客户的不同需求，为BLP3000TW提供多样化的表面沟槽定制方案，进一步提升其在各类场景中的工艺适配性。槽型方面，可提供螺旋槽型、XY槽型、同心圆、特殊槽型+窗口等多种沟槽形貌选择，以优化抛光液流动与废液排出效率；窗口配置方面，可选配精准的白光抓停多窗口，并提供适用于单窗口及多窗口、适配多种光源的EPD窗口材料选择，满足不同设备与工艺的终点检测需求。
先进封装是“芯片”这个“大脑模块”高效互联的“神经系统整合”。CMP不再是单一的平坦化步骤，现已成为贯穿衬底制备、Fab制程与先进封装的集成工艺。它不是“保护衣”，而是构筑芯片从内到外、从二维到三维精准结构的核心塑造力。在摩尔定律趋缓、系统集成度飙升的今天，CMP技术的每一次突破，都直接解锁着下一代半导体工艺的物理极限。
以上就是BLP3000TW复合抛光垫的核心亮点。想了解更多产品细节或测试条件？欢迎随时“滴滴”小润（电话：13816883413），我会为您一一解答！无论您是需要定制化产品解决方案，还是想为现有CMP工艺做个“专业诊断”，我们都能提供强有力的技术支持，期待与您携手合作！
