PD606L数显表是一种三相多功能电测量仪表，它除了可以计量有功电量和无功电量外，还可以根据实际设置电流变比和电压变比。以往我们已经详细地讲解了如何读取有功电量和无功电量，这次，我们接着讲如何设置电流变比和电压变比。
之所以要设置电流和电压的变比，是因为实际接线中，往往要用到电流和电压互感器，而电表一般是接在互感器的二次侧的，所以电表的读数其实的二次读数，还要经变比换算后才能得到实际一次值。但若PD606L数显表设置好变比后，其读数直接为一次测量值，不用再经换算，大大提高工作效率。

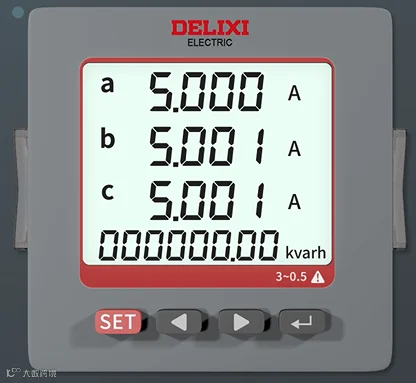

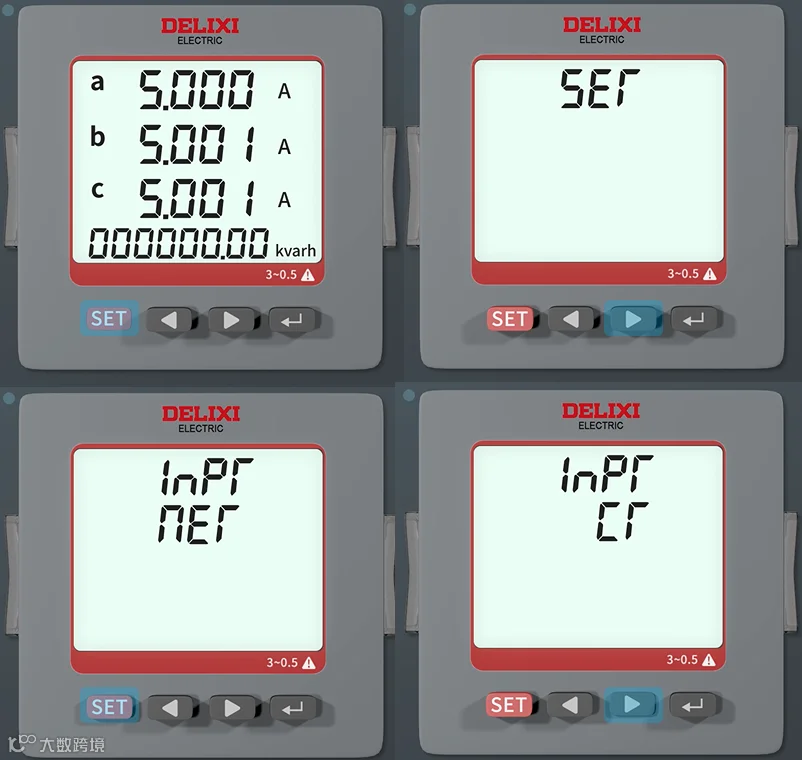

首先是设置电流变比。在窗口显示电流的前提下，长按3秒SET键进入设置界面，按右键，按SET键，按右键调至“CT”，如下图所示。

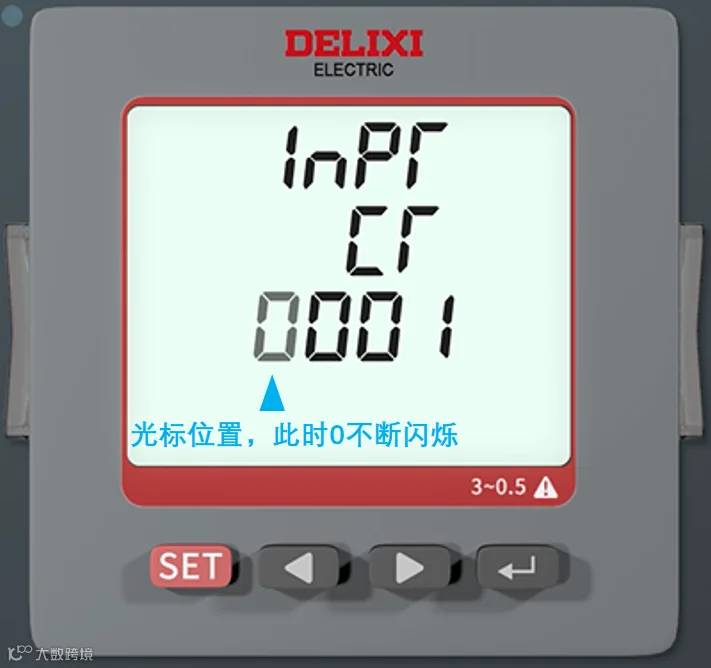

在显示“CT”的情况下，按SET键进入变比参数设置，此时默认电流变比为0001，光标位置默认为左一位。变比0001表示此时电流5A就是电表的真实读数，更改电流变比可调整电流参数显示。

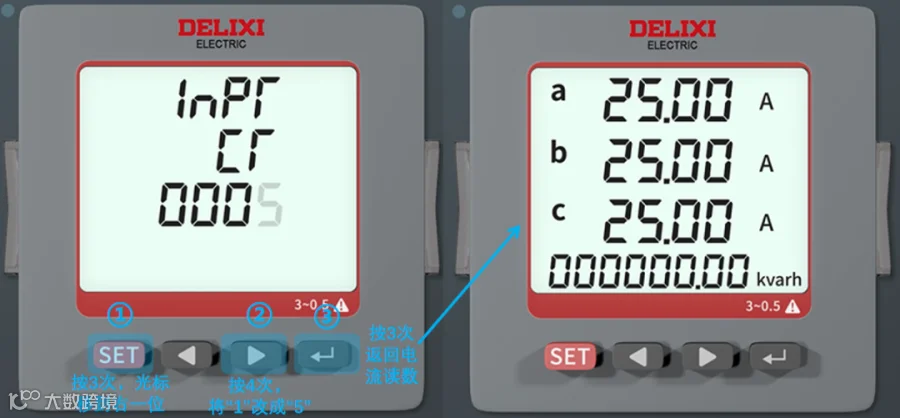

在光标位置默认为左一位的情况下，按STE键改变光标位置，并按右键调节数字大小，例如调到0005。最后连续按三次确认键返回电流读数屏显，如下图所示。电表的当前电流参数25A=实际电流5A*变比参数0005。

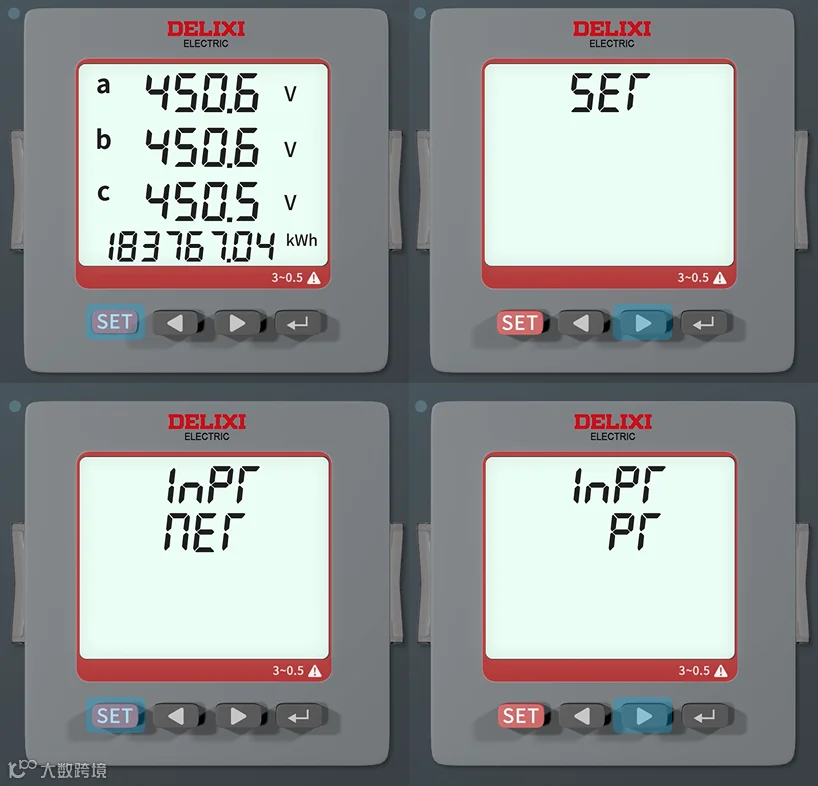

然后是电压变比的设置。电压变比的设置和电流一样，在窗口显示电压的前提下，长按3秒SET键进入设置界面，然后依次按右键，按SET键，按右键调至“PT”，如下图所示。

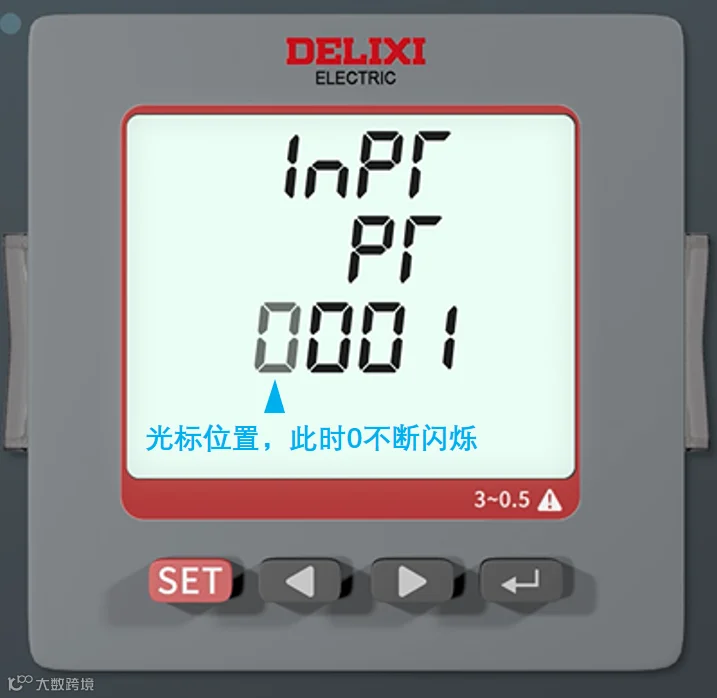

在显示“PT”的情况下，按SET键进入变比参数设置。此时默认电压变比为0001，光标位置默认为左一位。变比0001表示此时电压450.6V就是电表的真实读数，更改电压变比可调整电压参数显示。

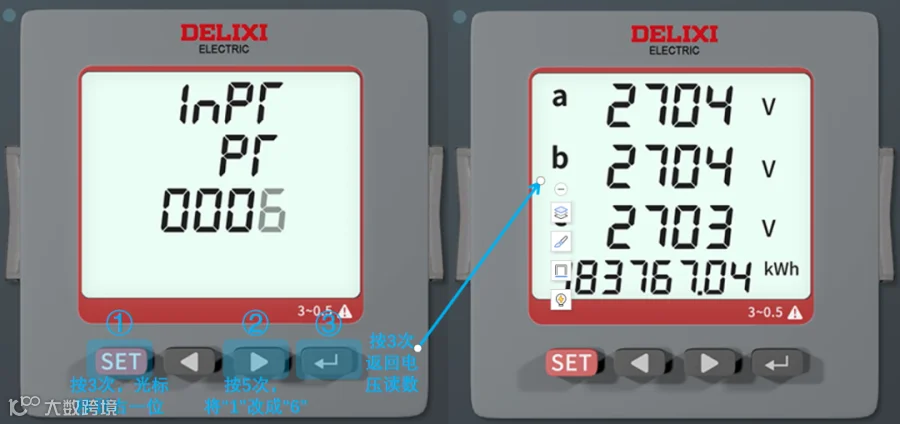

在光标位置默认为左一位的情况下，按STE键改变光标位置，并按右键调节数字大小，例如调到0006。最后连续按三次确认键返回电压读数屏显，如下图所示。电表的当前电压参数2704V=实际电压450.6V*变比参数0006。
