工作现场需要实现的控制功能不同，需要选择的电磁阀的类型也不同。今天，阿DE会为大家详细介绍不同电磁阀的区别和功能。了解完这些后，大家再去选择电磁阀种类时，就能轻松搞定。

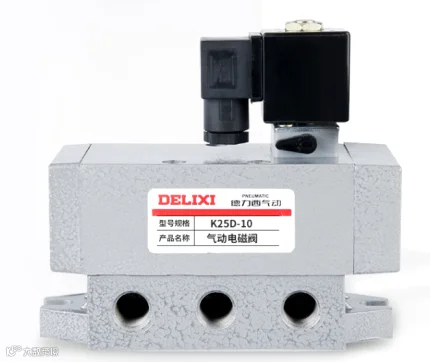

底板配管型指的是电磁阀由阀体和底板组成，底板固定安装。配管的气管接头只接在底板上。优点是维修简单，只需更换上面的阀体，不需要拆除配管，因此可减少配管误接带来动作不正常的情况，注意密封垫需要安装在阀体和底板之间要紧密，否则容易漏气。

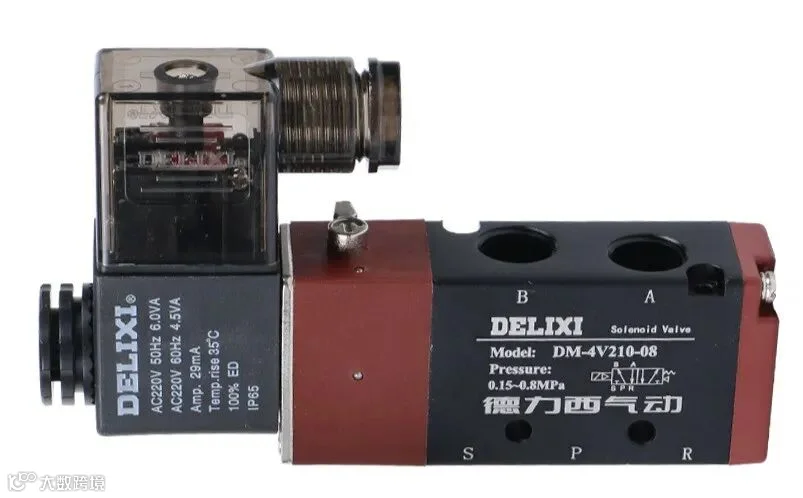

双控指的是两边都有线圈控制。当该控制信号断电，阀芯可以保持原位置不变，相当有自锁功能。从安全性考虑，选择双电控好，一旦停电，气缸能够保持断电前的状态。但是注意双电控电磁阀两个线圈不能同时得电。双控电磁阀一般为3位阀。线圈只需要得电1S左右。长时间停留转换位置线圈不容易发热。

2位就是阀芯工作位置只有左、右两个位置。3位阀芯正常在中间停止位，也可以移动到左边，也可以移动到右边。

使用时选择2位电磁阀还是3位电磁阀，取决于气缸需要几个工作位置，如果气缸只有伸出和缩回2个端点工作位置，那么选择2位电磁阀；如果气缸需要增加中位停止功能，则选择3位电磁阀。

可以简单理解为切换通口数是指电磁阀外部的接口数量。实际上电磁阀一个工作位置进气、出气口、排气口的接口数量。通常根据使用目的选择换向阀的通口。

两通阀，一个进气孔（P）和一个出气控(A)。适合用于控制气路通断。

三通阀，一个进气孔（P）和一个出气控(A)和一个排气孔R。也是控制气路通断（如下图）。也可以是两个进气口，一个出气口或者一个进气口、两个出气口。可以选择输入那个气源，或者分配那个出气口出气。

四通阀，一个进气孔（P）和两个出气控(A、B)和一个排气孔R。两个方向单独共用一个排气孔。可用于控制气缸往复运动。

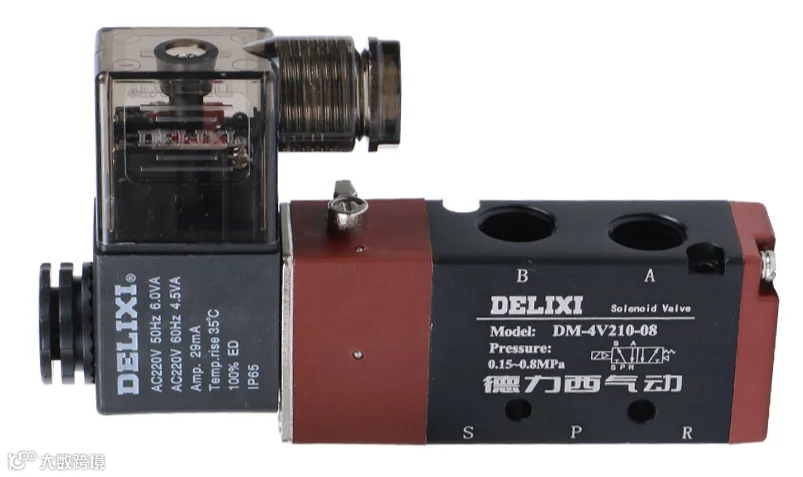

五通阀，一个进气孔（P）和两个出气(A、B)和两个排气孔（EA、EB）。适合控制气缸往复运动。也是最常用的电磁阀。

常用三位五通包含中间封闭式，中间加压式，中间排气式。介绍一下他们的动作特性中间封闭式，当两边线圈都不供电时，进气口、排气口都关闭。此时电磁阀停在上次线圈失电的位置。由于不进气也不排气。需要系统密封性良好，否则会向压力小的一侧移动。

中间加压式，当两边线圈都不供电时，进气口打开给两边同时供气、排气口都关闭。保证两边气压相等。此时电磁阀停在上次线圈失电的位置。能够比较久的维持这个位置。适用于垂直使用的气缸。

中间排气式，当两边线圈都不供电时，进气口关闭、两边排气口都打开。此时电磁阀停在上次线圈失电的位置。由于气缸内没有压力，可以手动调整气缸位置。

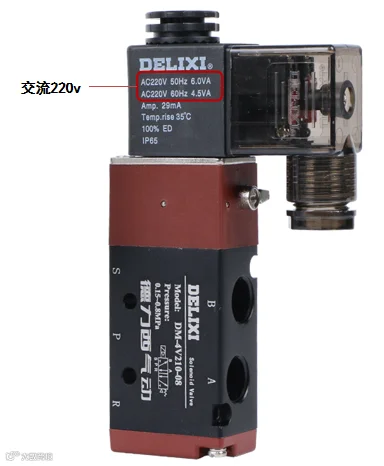

常用交流的线圈一般220V，交流线圈电磁阀，在通电瞬间因衔铁铁心没闭合，其电流是铁心闭合时额定电流好几倍。但是经长期使用发现交流线圈电磁阀的线圈比直流线圈电磁阀的线圈容易烧坏，并且有噪音。

常用的线圈直流为24V。直流线圈电磁阀行程吸力特性：衔铁铁心没闭合时吸力较小，完全闭合时吸力最大。但是电磁阀的线圈电流是恒定的，不容易因电磁阀卡顿而烧坏线圈，但是速度要慢一点。没有噪声。还要注意是直流线圈的电磁阀线圈需要分清正负极，否则电磁阀线圈上的指示灯无法点亮。不好判断电磁阀线圈的工作转态。
