碳化硅作为一种宽禁带半导体材料,具有高电子迁移率、高击穿电场强度和高热导率等特性,使得碳化硅器件在高温、高频、高功率等条件下具有优异的性能表现。因此在终端的应用需求非常广泛。因此,碳化硅衬底作为“地基”材料,它的制造品质和生产效率显得尤为重要。
碳化硅衬底加工技术是器件制作的重要基础,其表面加工的质量和精度,直接会影响外延薄膜的质量以及器件的性能,所以碳化硅衬底材料的加工要求晶片表面超光滑,无缺陷,无损伤,表面粗糙度在nm级以下,但碳化硅晶体具有高硬度,高脆性,耐磨性好,化学稳定性好等特点,这又使得碳化硅晶片的CMP工艺具有一定的工艺难度,各个碳化硅衬底制造企业其CMP生产工艺的路径不尽相同,其中:CMP工艺段的划分、子阶段的工艺标准、各个子阶段的耗材选择甚至大相径庭。但整个行业都一致地朝向“更好、更省、更快”的目标不断探索,如果只通过一道工艺条件即可实现碳化硅衬底CMP工艺参数指标,将会大大降低碳化硅衬底的制造成本并获得生产效率的大幅提升。
经过我司半年多时间的专项研发和近十年来CMP工艺的持续技术积累之下的验证测试,正式推出博来纳润PUN-50D碳化硅衬底CMP抛光垫。该产品具有较高去除速率且划伤率较低,在高锰酸钾强氧化作用下仍能持久抛光的聚氨酯抛光垫,该款抛光垫在实验端和客户端成功验证了其优异的抛光表现,尤其是在不区分粗抛、精抛等子工艺段,直接合并为一步抛光的客户测试反馈良好。
PUN-50D的表面大泡孔较少,内里分布着均匀细密的微孔,这些微孔能起到收集加工去除物、传送抛光液以及保证化学腐蚀等作用,有利于提高抛光均匀性和抛光效率,同时PUN-50D由抛光层和缓冲层构成,具有使用寿命长、抛光效率高等优势,改善了CMP抛光垫易釉化的缺陷。
PUN-50D

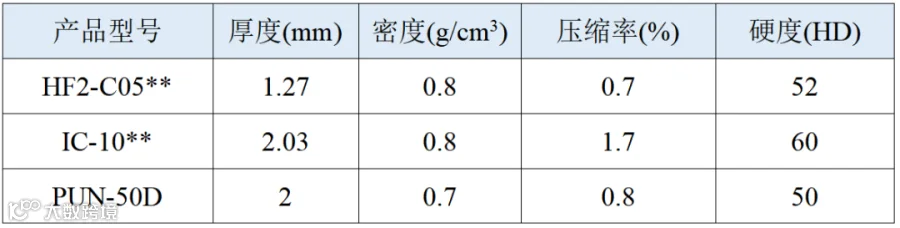

现将市面上常用的HF2-C05**、IC-10**和我司PUN-50D物性进行对比,PUN-50D的密度、压缩率、硬度等参数均接近于HF2-C05**(相关物性参数如下表所示)。

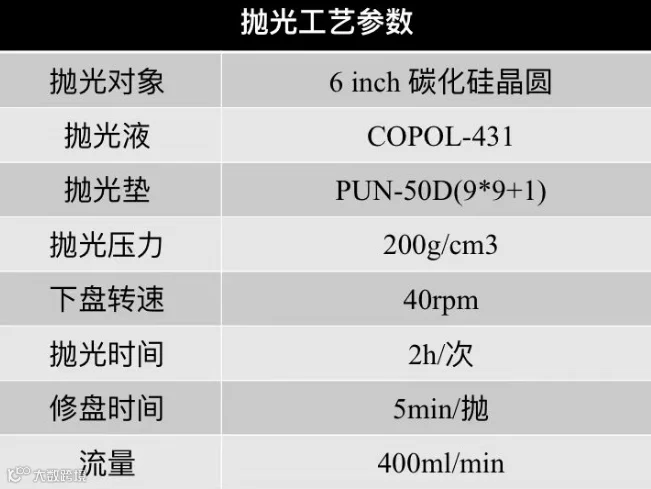

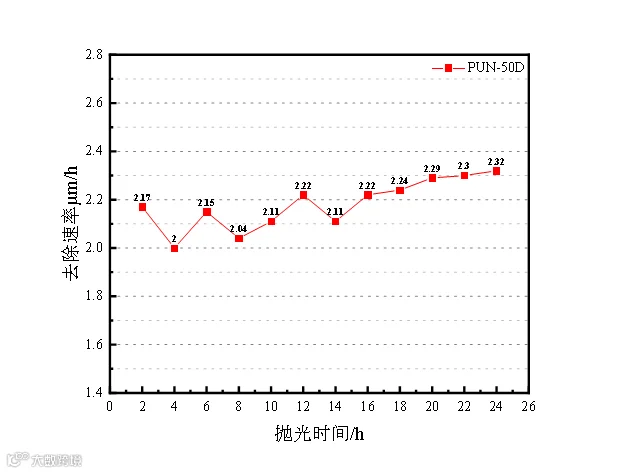

PUN-50D经过实验室测试,使用9B抛光设备,搭配本司高锰酸钾抛光液COPOL-431,经过24小时的连续抛光后平均去除速率为2.18μm/h,且碳化硅晶圆的TTV与LTV均处于正常水平,划痕测试结果满足。
在客户端测试中,我司抛光垫PUN-50D搭配我司COPOL-431抛光液(高锰酸钾体系),按照一步抛光工艺,去除速率为5.7μm/h(压力8.35psi,转速119/120,流量150mlmin),晶圆Si面粗糙度降至0.08nm以下,较好地实现了碳化硅衬底CMP工艺参数要求。
以上是针对我司PUN-50D抛光垫的初步介绍,欢迎您随时垂询小润,小润将就产品及测试条件等相关问题一一详细解答。同时,我司还为客户提供厚度、宽幅、表面沟槽、等定制化服务。同时,为CMP工艺提供专业化技术诊断和支持。欢迎对碳化硅粗抛垫有需求的伙伴洽谈合作,请call小润:
18516247799/18616615995 。
