在国家“双碳”战略目标规划下，占全国碳排放总量近一半的建筑行业，已成为我国碳中和的攻坚市场，BIPV作为建筑减碳的主要方式，受到广泛关注，但同时由于产品横跨建筑与光伏两个行业的特性，在系统设计上存在着诸多挑战。在此背景下，东方日升特推出超能顶BIPV解决方案，以优质的产品，迎接挑战，助力碳中和。
1

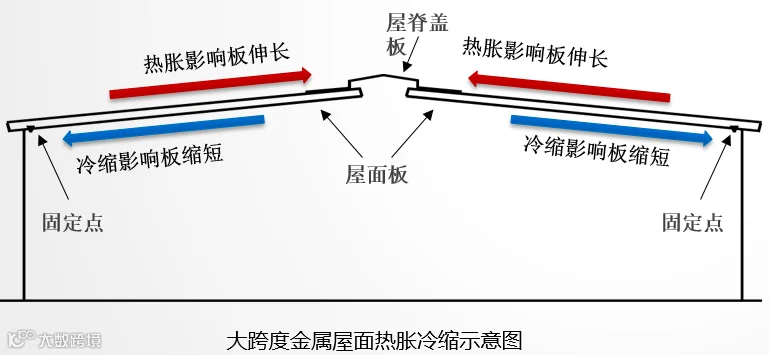

金属屋面热胀冷缩和防水问题：

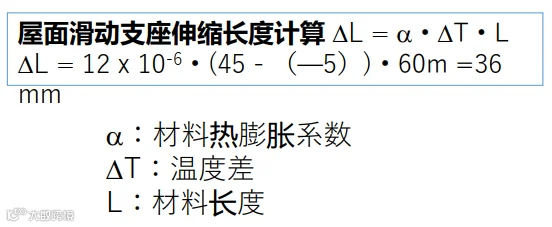

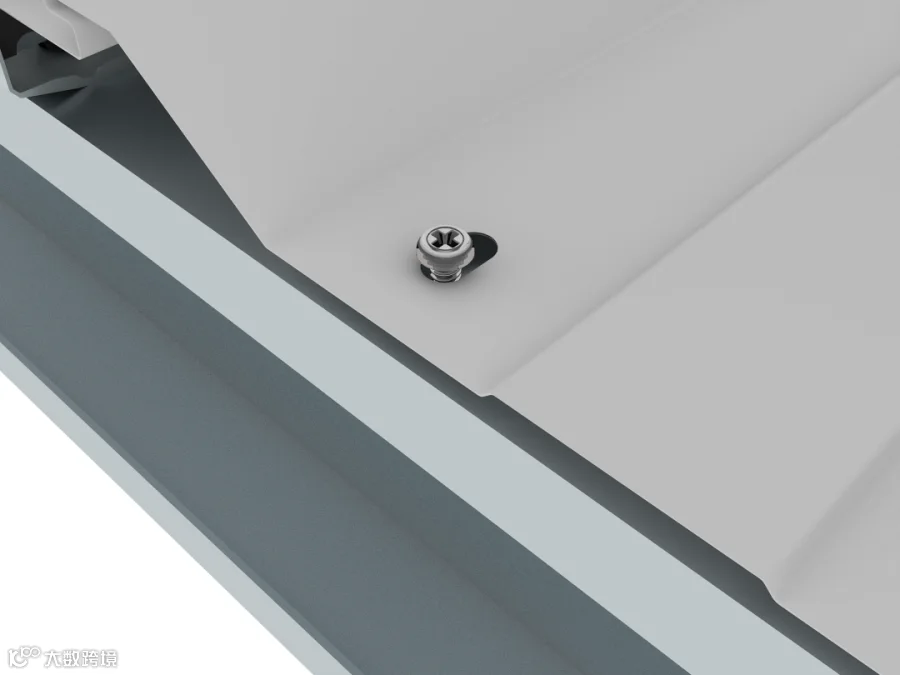

大型金属屋面，彩钢瓦会产生比较大的热胀冷缩现象，如果金属屋面使用钉固定，在金属屋面板材料热胀冷缩时也会产生漏水。
滑移前
滑移后
“
超能顶解决方案：
彩钢瓦采用360度直立锁边安装，使用船型支座进行固定，船型支座可以通过上下滑移适配大型金属屋面板的伸缩，释放热胀冷缩的产生的位移，保护金属屋面板不受破坏。左右金属屋面板通过360度直立锁边进行结合，并且使用通长板型，上下无任何拼缝，使整个金属屋面形成整张密不透水的防水蒙皮。

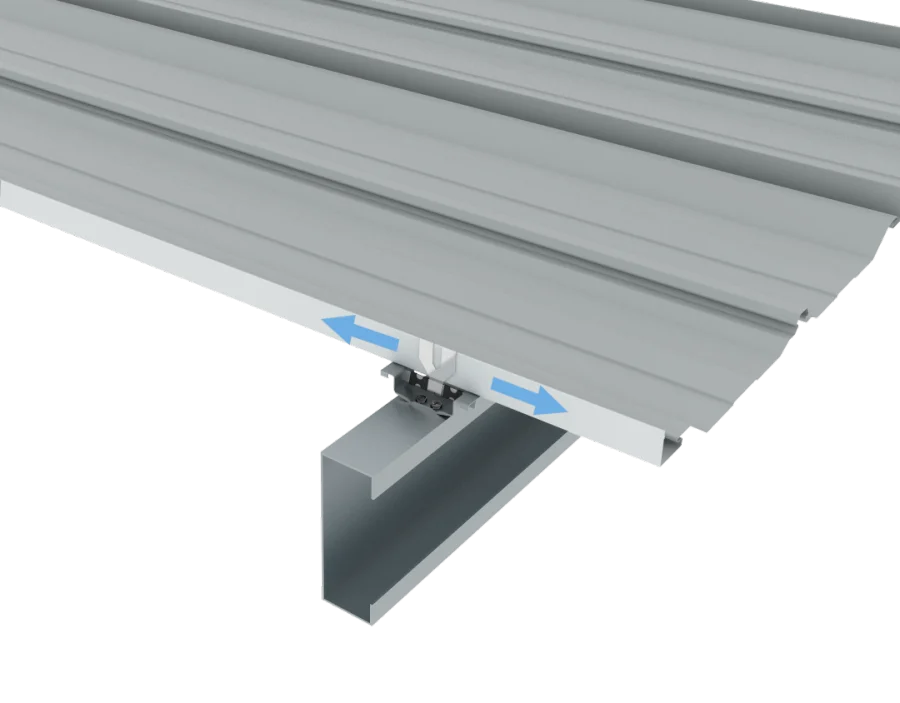

船型支座滑移释放金属彩钢瓦热胀冷缩产生的位移

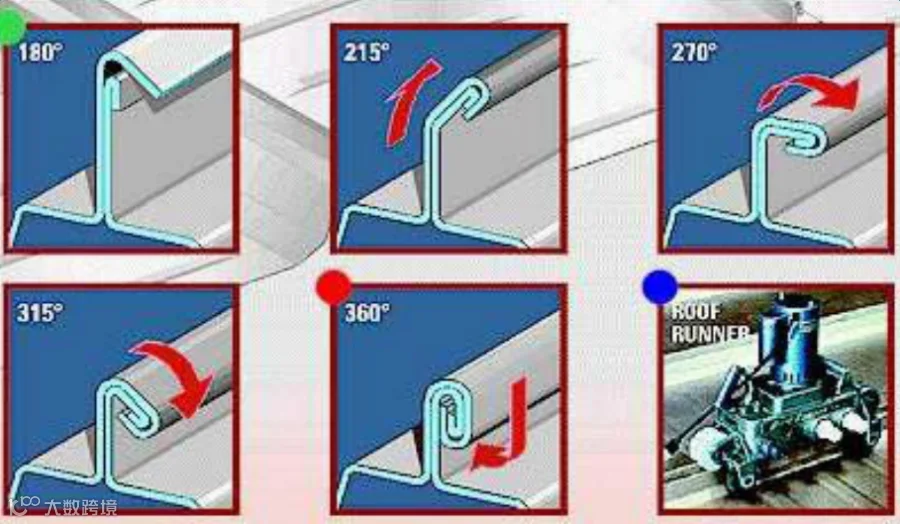

左右金属屋面板通过360度锁边进行结合

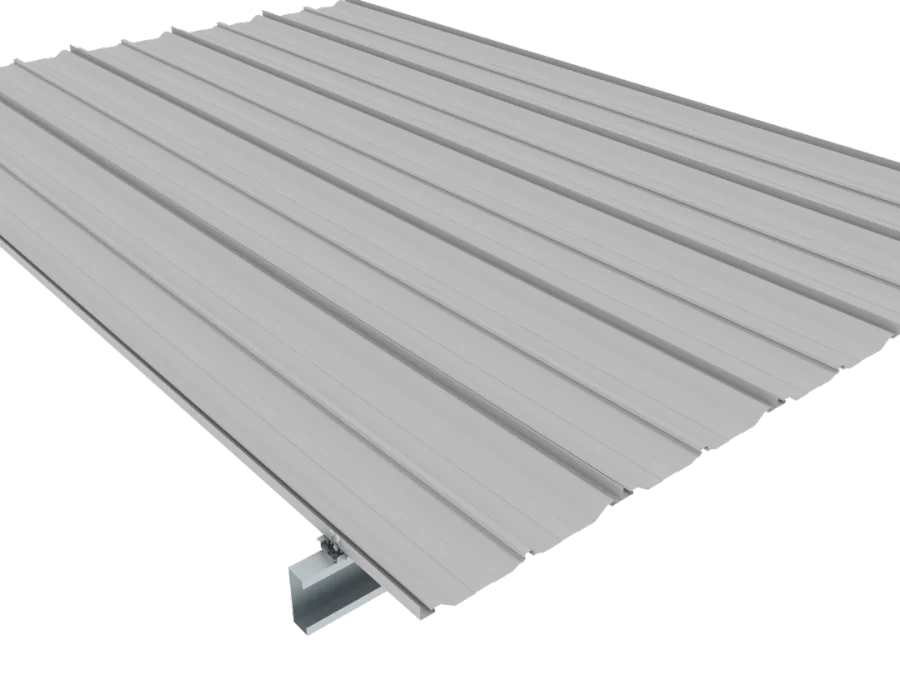

通长板型，上下无任何拼缝
2
光伏组件安装拆卸更换问题：
BIPV（建筑光伏一体化）是把组件和建材集成一体，属于建筑外围护系统一部分，建筑外围护系统要求部品部件要方便拆卸更换，设计使用年限为25年。
✓
国家标准
《建筑结构可靠度设计统一标准》GB50068确定：
国家标准《建筑结构可靠度设计统一标准》GB50068确定：
（1）临时性结构，设计使用年限为5年；
（2）易于替换的结构构件（建筑外围护系统），设计使用年限为25年；
（3）普通房屋和构筑物，设计使用年限为50年；
（4）纪念性建筑和特别重要的建筑结构，设计使用年限为100年。
“
超能顶解决方案：
超能顶彩钢瓦型和光伏组件使用夹具进行连接集成，方便安装和拆卸更换，彩钢瓦材料可以多种选择，如镀铝锌彩涂、锌铝镁、锌铝镁彩涂等多种耐久性时间长的钢板，符合建筑外围护系统要求。

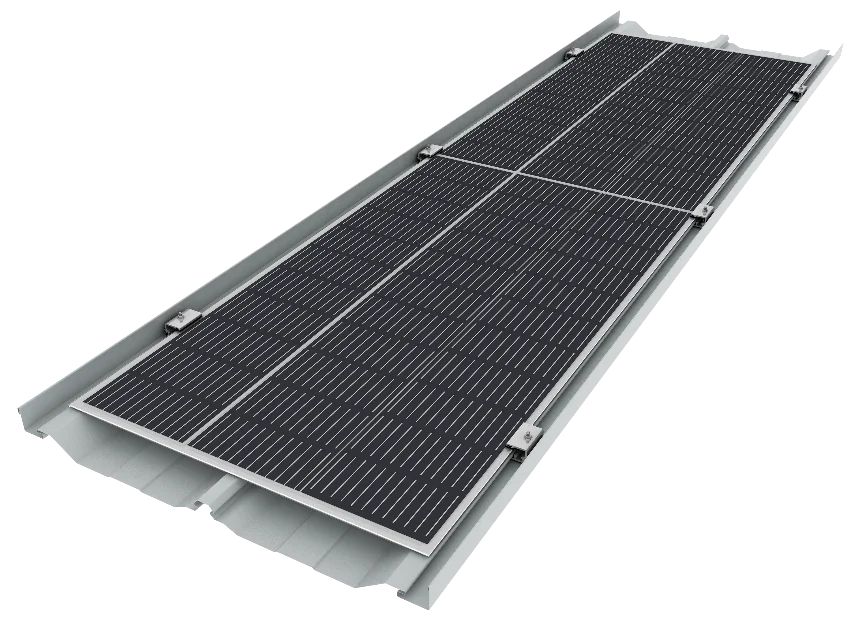

光伏组件和740彩钢瓦夹具连接集成

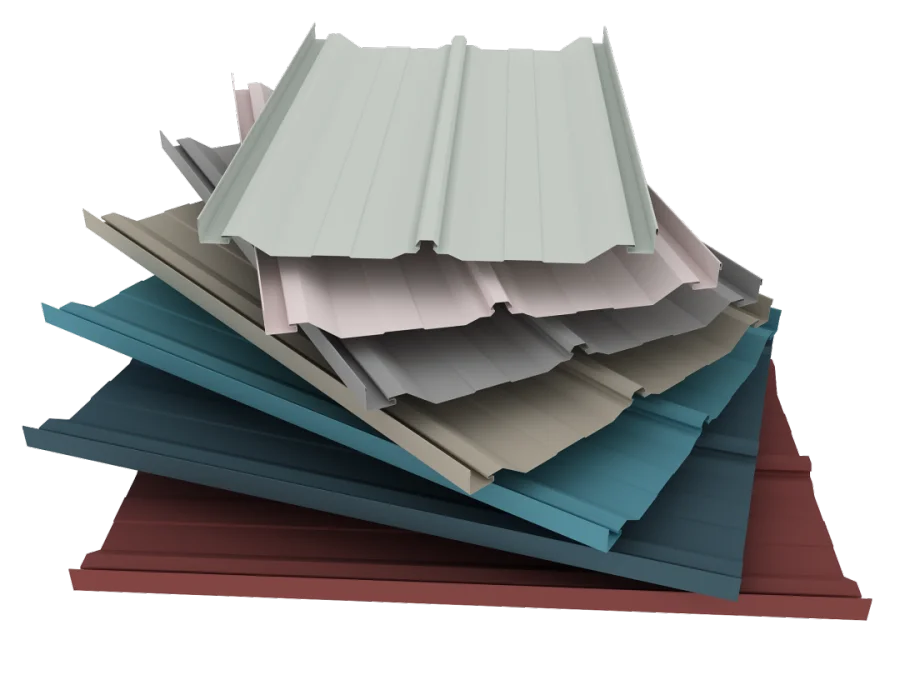

彩钢瓦耐久性材料多选
3
施工误差问题：
金属屋面360度锁边施工时会产生误差，金属锁边肋之间的间距出现不一致现象，如下图所示：
“
超能顶解决方案：

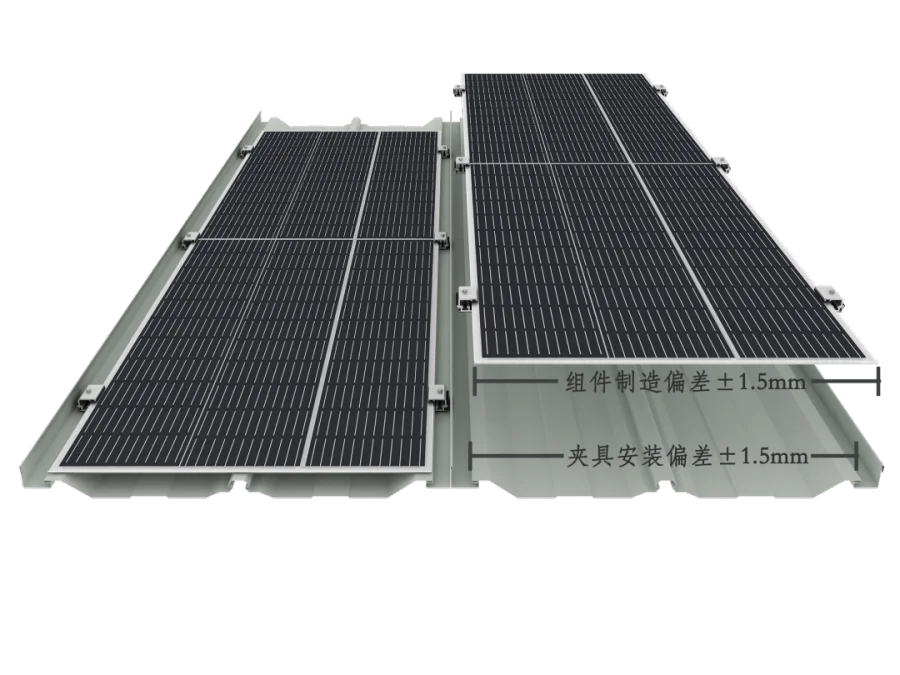

彩钢瓦型和光伏组件连接部位位于彩钢瓦中间本体，完美避开360°锁边处的安装位置的施工误差。
4
光伏金属屋面利用率低问题：

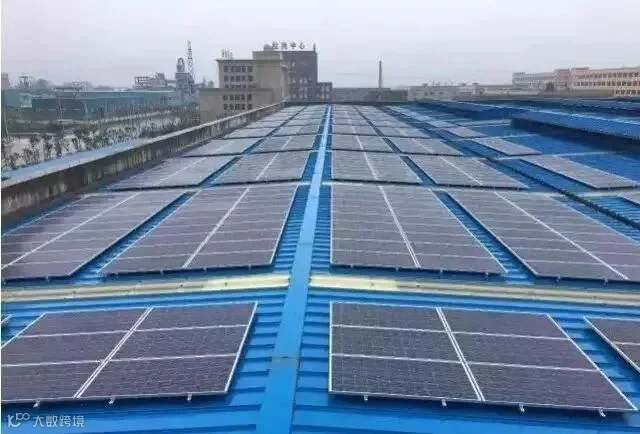

普通光伏组件不能上人踩踏，组件排布时需要留出检修通道，减少了光伏的装机容量。
“
超能顶解决方案：
创新组件和金属屋面的集成方式，增大光伏组件和屋面的连接面积，把压力均匀分担到金属屋面并传递到下面钢结构上，增强组件表面的抗压能力，可以上人踩踏，取消大部分检修通道，做到最大的装机容量。

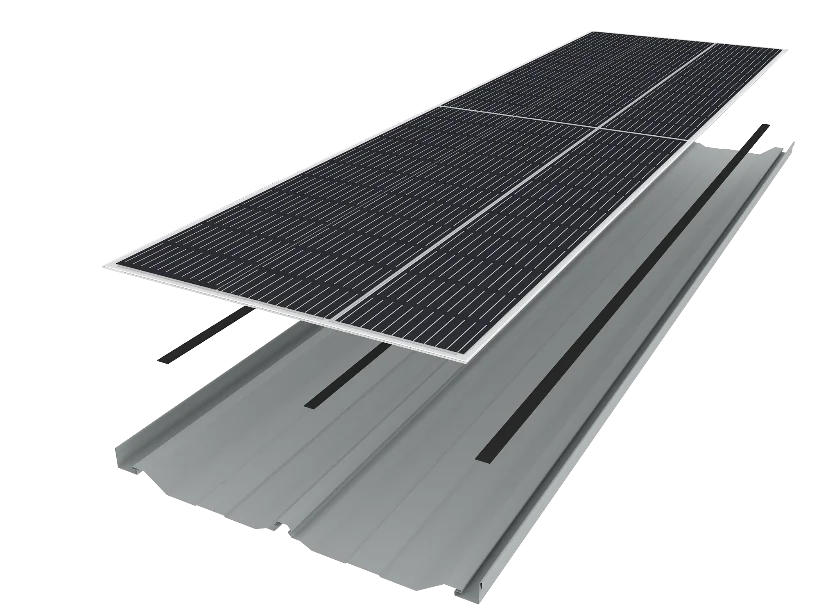

超能顶结合构造

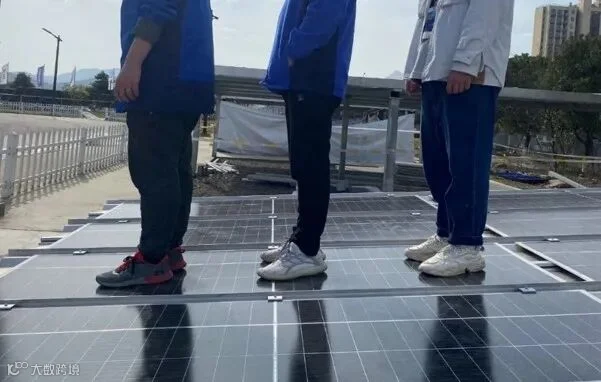

超能顶抗踩踏试验

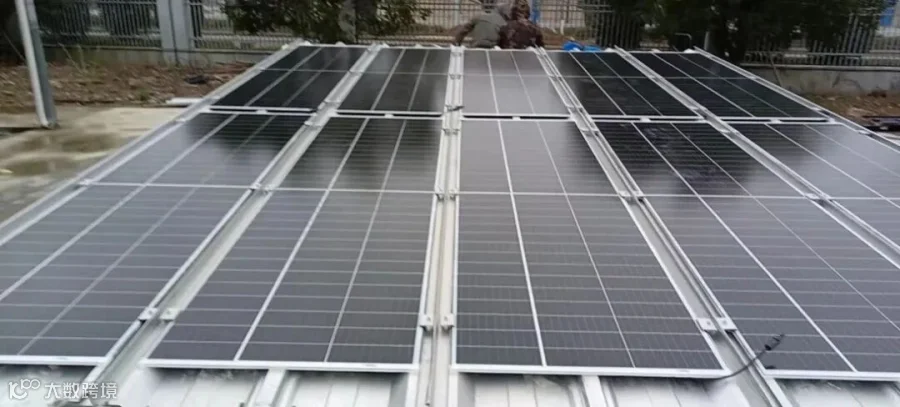

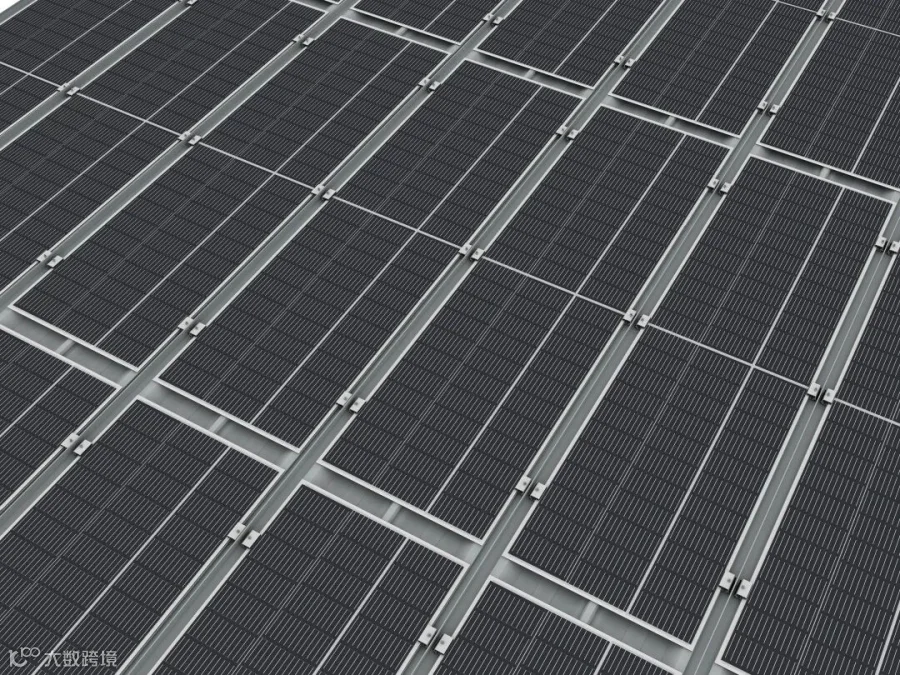

超能顶排布效果
5

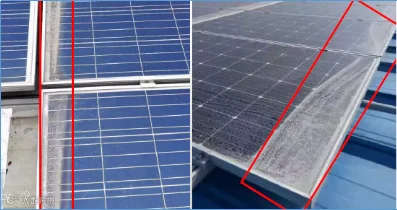

光伏组件积灰问题：
普通组件有铝合金边框，在大型金属屋面上应用时，由于屋面坡度太小，存在组件下方积灰现象，减少发电量，增加屋面电站的运维频率和成本。
“
超能顶解决方案：
使用双玻无边框组件，无积灰，雨水自清洁。
