低压断路器的应用可以说是非常广泛了，然而电工朋友们很多时候都会面临着到底是选择C型断路器还是D型断路器的困难。
今天阿德就为大家视频讲解两者之间的区别。
（全屏观看更清晰哦）

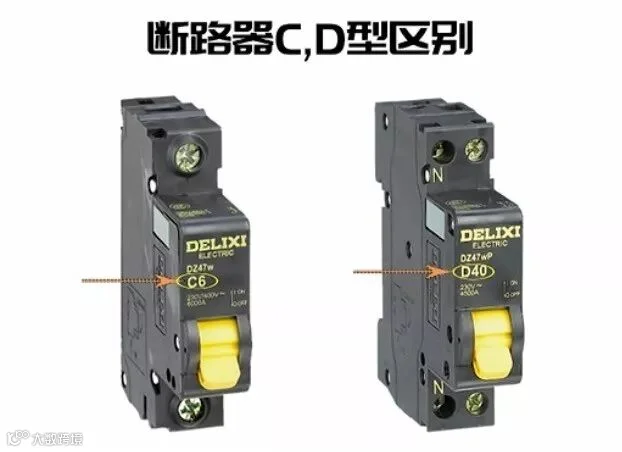

C型和D型开关到底有哪些区别呢？
我们在C型和D型开关之间应该作何选择？其实，低压断路器C、D型有一个最大的区别就是在结构上的不同：
电磁脱扣器不一样。
所谓C、D型其实说的就是断路器脱扣器的特性曲线，脱扣器特性曲线一般有三种：分别是B、C、D三种曲线。
B型脱扣电流一般为3到5倍的额定电流，C型脱扣电流一般为5到10倍的额定电流，D型脱扣电流一般为10到20倍的额定电流。所以B曲线大多用于电子设备负荷；而C曲线使用比较普遍，以照明负荷为主；D曲线几乎都用在动力负荷。
总而言之，C型与D型的区别就在于短路瞬时它们的脱扣电流不同，而过载保护是相同的，通俗来讲就是对“较大冲击电流”的抗冲击能力不同。
前文提到，C型磁脱扣电流为（5-10）In，也就是说当实际电流达到断路器10倍额定电流时它就会跳闸，显然这个适用于保护常规负载和照明线路，例如家庭的照明电路。
D型的磁脱扣电流为（10-20）In，就是说当负载电流达到断路器的20倍额定电流时他就会跳闸，所以它适用于保护具有很高冲击电流的设备，启动电流较大的负载，例如含有电动机等动力设备的电路。
▼
