今天的阿德的视频课堂，给大家讲解一下塑壳断路器接加热管的接线方法。

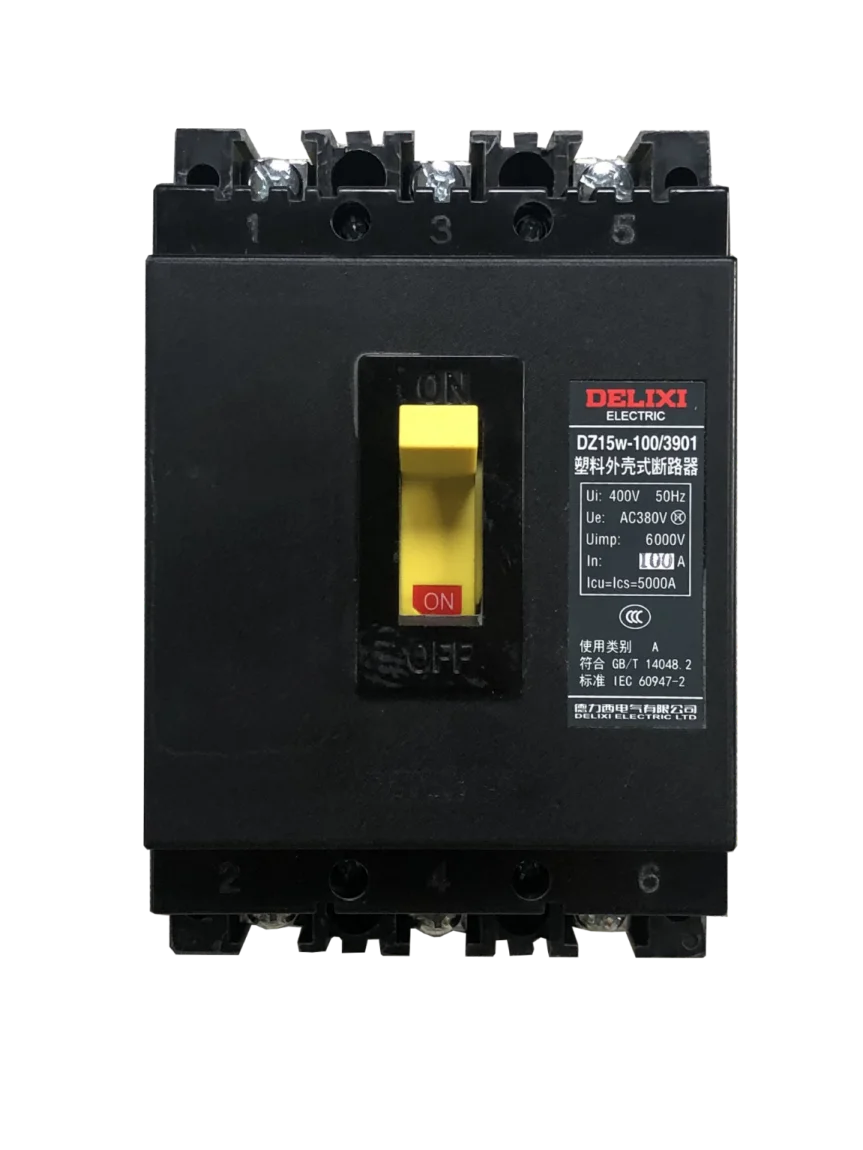

我们要做这个接线，首先要准备一个塑壳断路器和三个加热管。这边我们选择德力西的塑壳断路器，加热管任意选择3个就可以了。
断路器大家都了解，相信一些专门从事电工工作的朋友会更加熟悉。不过断路器其实也有很多种类，我们这次接线用到的是塑壳断路器。
对于塑壳断路器，它也是断路器当中的一种，塑壳断路器最大的优点就是塑壳，在绝缘方面应该是相当好的。塑壳断路器的作用是作为线路和电气设备的过载、短路保护之用。
它具有很好的分断能力，还具有很强的限流特性。而加热管呢，是一种加热元器件，主要是靠内部的电热丝通过电流发热，起着将电能转化成热能的作用。了解了元器件的作用之后，接下来就可以进行接线了。
对于塑壳断路器接加热管，可以有两种不同的接线方法，一种是星形接法，一种是三角形接法，接线方式决定了通电电流电压状态，所以说加热管的接线方式很重要。下面以三个加热管元件为例讲解。
星形接法：
三个加热管元件，每个元件的首端连在一起（这个点称中性点），三个尾端分别接三根相线，这种接法叫做星形接法。星形接法可以将中性点引出作为中性线，也可以不引出。
注意：三个加热管额定电压220伏时，可以用星形接法。如果三个元件电阻值不同，则中性点应该接零线。
三角形接法：
加热元管每个元件的首端接另一个元件的尾端，三个接点分别接三根相线，这种接法叫做三角形接法。三角形接法没有中性点，不可以引出中性线。
注意：三个加热管元件额定电压380伏时，可以用三角形接法。如果三个元件电阻值不同，也不影响这种接法的可行性。相同的加热管，三角形接法是星形接法加热功率的三倍。
举个例子，原来是3根1kW的加热管通过星形接法相连，总功率就是3kW；改成三角形接法根据I=U/R，电流变为原来的1.732倍，电压从220V变成380V也是1.732倍。根据P=UI公式，这样原来是1kW的电热管现在就变成3kW，总功率就是9kW，变成原来的3倍，单根电热管需要承受原来1.732倍的电流，这样电热管很容易烧坏。
如果原来是三角形接法改成星形接法，电流变成原来的0.577倍，电流变小，相应的总功率也变成原来的1/3了，不影响安全，但是电热管加热效果只有原来的三分之一。
所以，总的来说，三相电加热的星形接法和三角形接法主要取决于加热管的工作电压。
如果是220V就接星形，如果是380V就接三角形。如果是380V的采用星形接法，则达不到加热管的额定功率，实际功率为原来额定功率的约三分之一左右。
