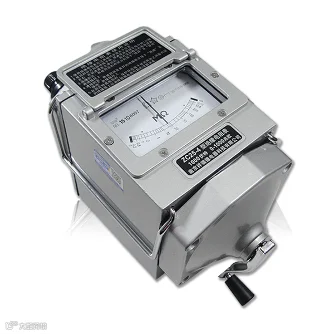

兆欧表也叫摇表、绝缘电阻表，是电工常用的一种测量仪表，如下图。主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。它的使用是比较简单，但是作为一名电工只会用肯定不行，还要掌握安全正确的使用方法，在安全的前提下得到最准确测量结果。
使用前准备
为了正确使用兆欧表进行绝缘电阻测量，在使用前必须做好以下准备工作：
|
1 |
正确选用适当额定电压的兆欧表，选用额定电压过高，测量时容易击穿被测物（有些设备耐压值不高）。选用额定电压过低的兆欧表测量的结果不准，不能反映被测物体真实的绝缘值（比如用万用表测量的绝缘阻值可能与实际结果有出入）。 |
|
2 |
被测物表面要清洁，减少接触电阻，确保测量结果的正确性。 |
|
3 |
兆欧表使用时应放在平稳、牢固的地方，正常情况指针在表盘平衡的中间刻度。需要远离大的外电流导体和外磁场。对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。保证测量的准确度。 |
|
4 |
测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。 |
|
5 |

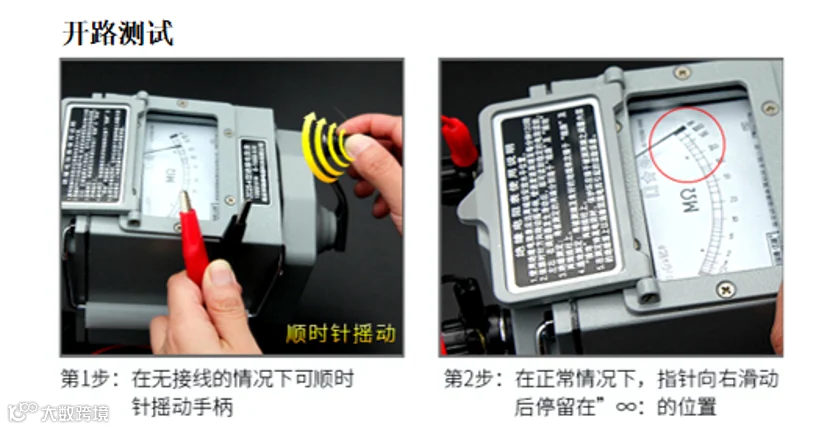

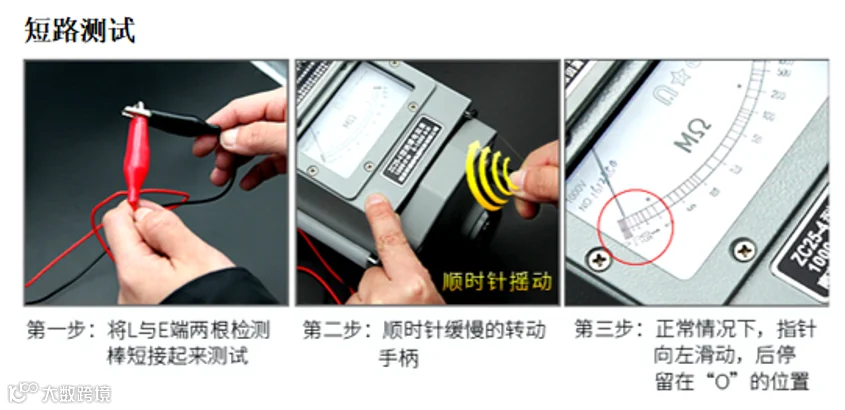

测量前检查兆欧表是否处于正常工作状态，即开路、短路实验。主要检查其指针能否到达刻度盘“∞”（无穷大）和“0”两点。具体操作：将两测量线分开放置在绝缘物体，顺时针摇动手柄，使电机达到额定转速120转/分钟，兆欧表在开路测试时应指在“∞”位置，可以理解为开路测试就是断路情况下测量空气的绝缘阻值。 短路测试将两测量线夹在一起，相当于短路，测量的是短路时的绝缘阻值，因为阻值很小电流很大，这时候只要轻摇1/4圈，指针会立马偏转到“0”。不能摇的太久，因为兆欧表相当于一个发电机，一直要短路电流大容易烧坏兆欧表。做好以上准备工作之后，下面就可以开始测量了。 |
测量连接时的注意事项

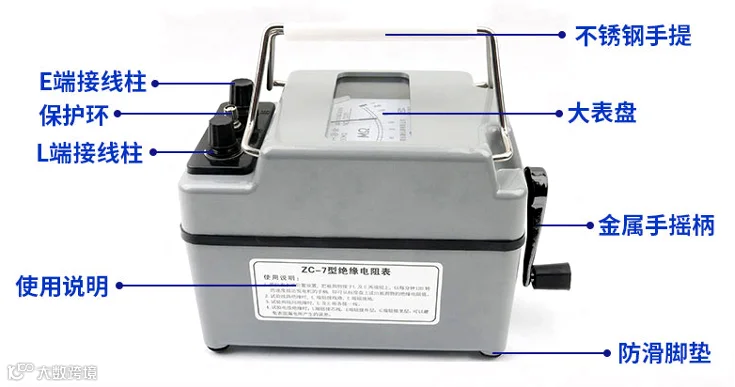

兆欧表的接线柱共有三个： “L”端线路测试端；一般连接红色测试线。“E”为接地端；一般接黑色测试线。“G”保护环。如下图。当用兆欧表摇测电器设备的对地绝缘电阻时，必须注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接设备外壳，正常一般测量绝缘电阻用这两个即可。
“G”屏蔽端一般在测量带有屏蔽层的导线的绝缘组值和被测物表面漏电严重的时候才用，需要将被测物的屏蔽层或不须测量的部分与“G”端相连接。因为当空气湿度大或电缆绝缘表面不干净时，其表面的漏电流将很大，这样绝缘体表面的漏电流就经由屏蔽端“G”直接流入发电机的负端形成回路，而不在流过兆欧表的测量机构（流比计的测量线圈），消除了表面漏电流的影响和周边环境中的电磁干扰同时保护摇表。
很多人在使用兆欧表的时候不小心被电过，在手摇兆欧表的时候不能接触测量线裸漏部位和被测物体，以防止触电。
总结
总之，只有正确使用兆欧表，才能准确地测量出电气设备等的绝缘电阻，否则就会失去测量的准确性和可靠性，为用电安全埋下隐患。
