今天这篇文章我们浅谈一下小型断路器，小型断路器也叫微型断路器或者由于内部灭弧介质为空气，也俗称空气开关。

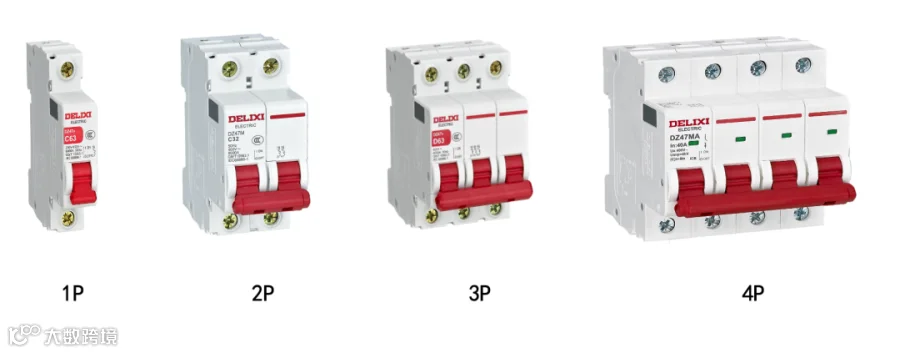

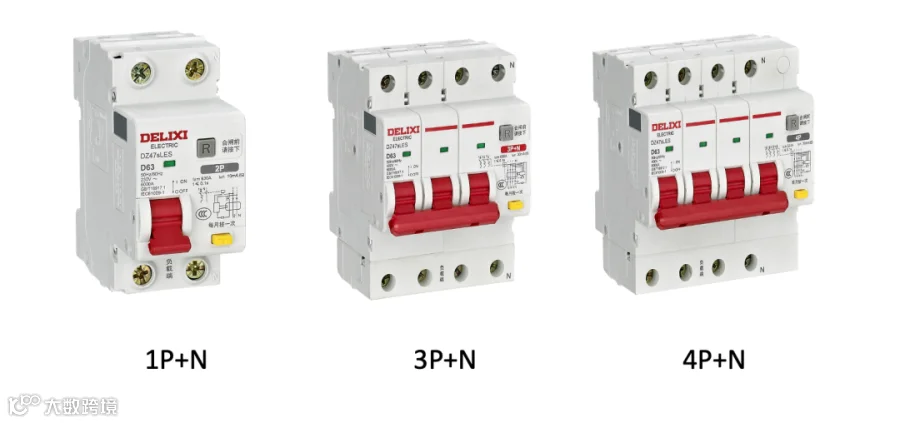

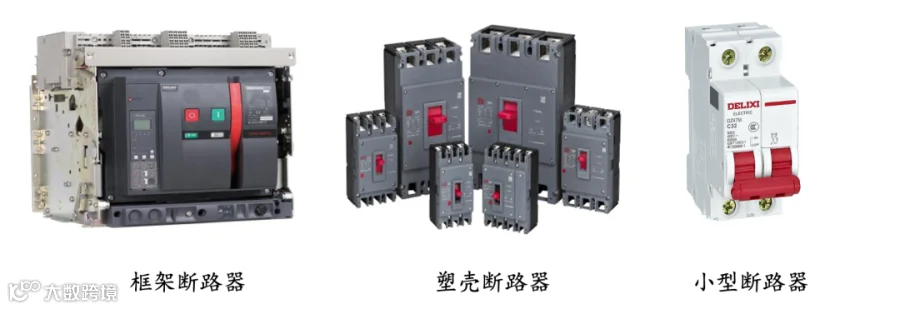

断路器家族产品种类繁多，小型断路器与之对应的有框架断路器，一般安装在总配电箱称为一级配电，塑壳断路器，一般装用分配电柜称为二级配电。小型断路器的应用非常广泛，它通常装在配电柜或开关箱用于三级配电。需要注意的是小型断路器可以控制电源的主回路，也可以用于控制二次回路的通断，方便我们控制和维修。

接着来看到它的文字符号和图形符号，认识它们可以帮助我们快速看懂电气图纸。

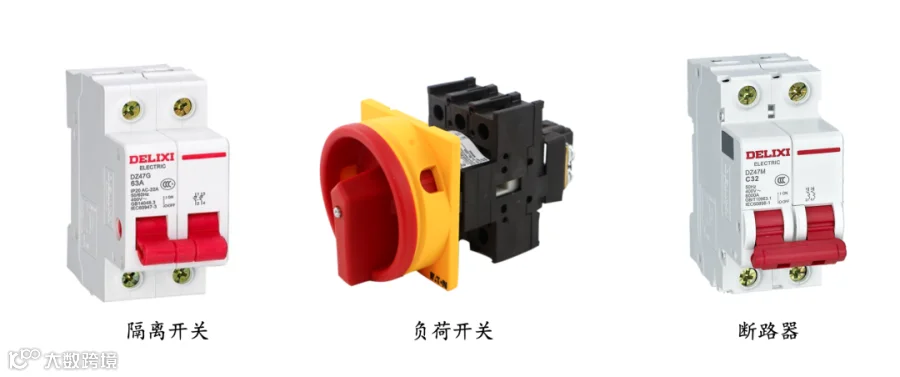

需要注意的是与小型断路器外观和使用相似的有隔离开关，和负荷隔离开关。它们和断路器不同分别是：

♦ 隔离开关不能带电开合闸，没有保护功能，类似于刀闸开关。

♦ 负荷隔离开关能够带电开合闸，没有保护功能。

♦ 断路器既能带电开合闸，也有保护功能。虽然他们都能隔离电源，实际工作中要注意他们的功能和使用有所不同。

我们拆开一个1p的开关，大家可以看到断路器的内部结构，从上往下大家看到接线端子，双金属片及内部软铜线，热脱扣拉杆，动触头，静触头，电磁脱扣器，手柄，顶杆，灭弧室。

正常工作时随着动静触头的结合，电流从上接线端子，由与双金属贴近软铜线连接到动触头，静触头，电磁脱扣器在到下端接线端子到用电器。

当短路时，大电流通过电磁脱扣器产生的磁力吸引顶杆，脱扣器顶动操作机构动作，开关瞬时跳闸。

当过载时，电流变大，随着时间增加发热量加剧，双金属片受热变形到一定程度推动机构动作。

在使用断路器之前需要了解断路器铭牌上面重要参数的含义，才能正确的选择合适的断路器。

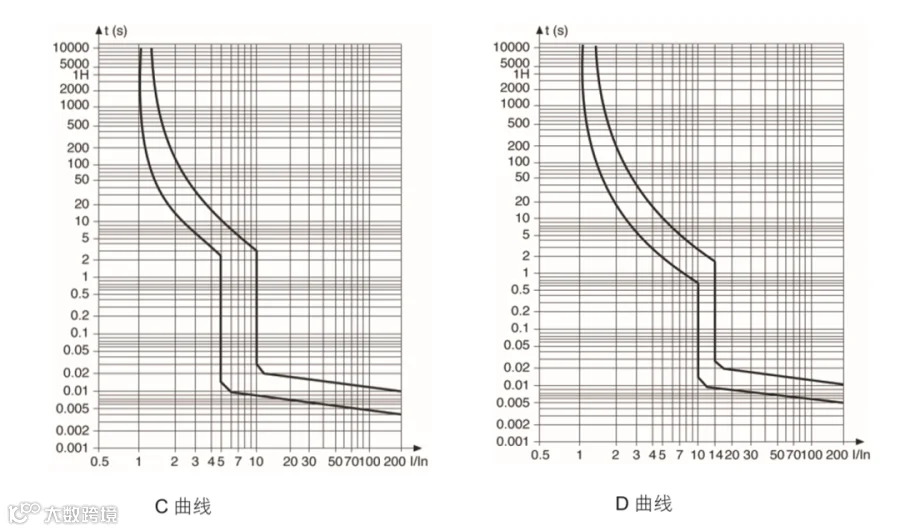

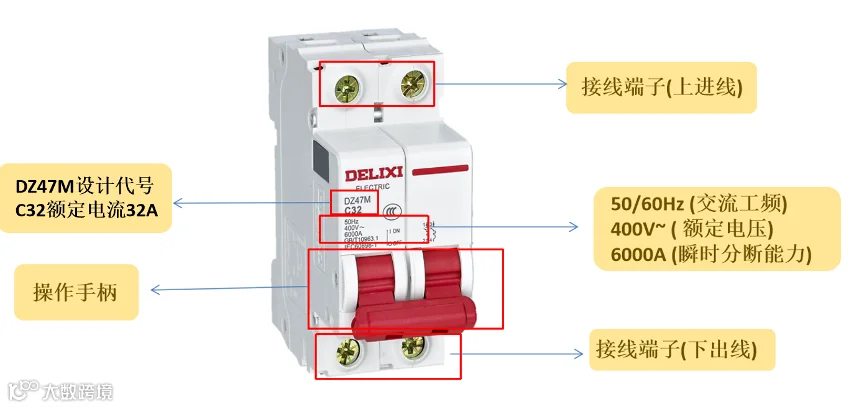

我们以2P的开关为例对着实物从上往下给大家介绍一下断路器的参数说明，最上面是接线端子也叫上进线，DZ47M是设计代号，C32中C表示断路器脱扣类型曲线为C型，32表示断路器的额定电流，表示超过32A就会跳闸。

50hz是表示工频交流电。400v表示额定电压为400v，6000A表示断路器瞬时的分断能力。红色的是操作手柄，往上扳是打开合闸。现在是分闸的状态。最下面也是接线端子也叫下出线。
