一
色环电阻介绍
色环电阻是在电阻表面涂上一定颜色的色环，来代表这个色环电阻的阻值。色环电阻有三色环、四色环、五色环和六色环。其中三色环和六色环运用不常见。四色环和五色环最为常见。色环电阻现在电子电路上应用还是很广泛的，例如家用电器、电子仪表、电子设备中常常可以见到。在工作中，如何快速准确地读出色环电阻的值，也是一项基本功。下面介绍速读方法。
二
色环电阻颜色含义

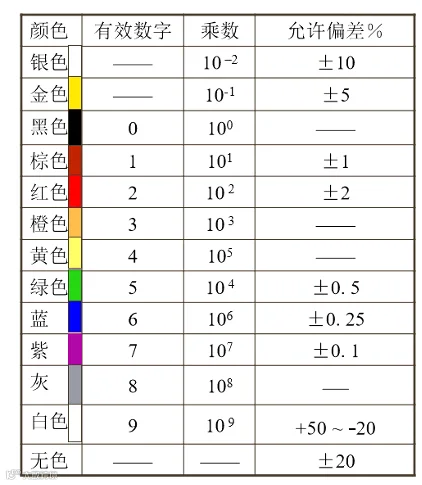

快速读数首先需要先记住色环颜色代表的数字：棕色代表数字1；红色代表数字2；橙色代表数字3；黄色代表数子4；绿色代表数字5；蓝色代表数字6；紫色代表数字7；灰色代表数字8；白色代表数字9；黑色代表数字0；金、银色表示误差。金色偏差范围在±5%。银色在±10%。大家可以记住色环电阻识别口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。或者对照下面的表格。
三
色环电阻的读数

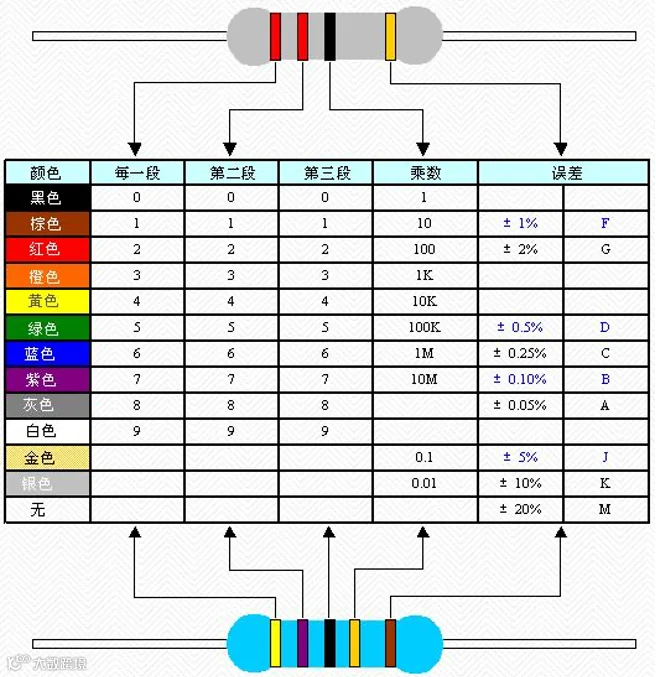

四环电阻的第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：代表倍率，10的幂数；第四条色环：表示误差。如下图四环电阻“红，红，黑，金”计算：22×1=22Ω，精度±5%。
精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：
第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：代表倍率，阻值乘数的10的幂数；第五条色环：表示误差。如下图五环色环电阻颜色“黄，紫，黑，黄，棕”。计算：470×10000=4.7MΩ。精度±1%。
四
怎么看色环电阻

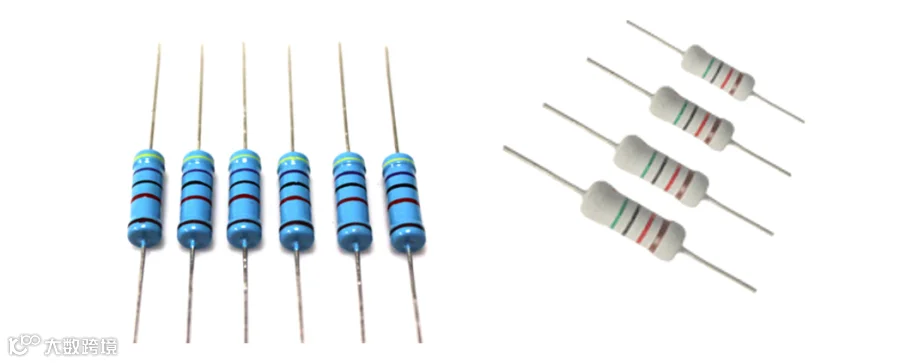

常用色环电阻为四色环、和五色环。不管几环的电阻首先需要知道色环电阻的方向。也就是判断色环电阻的首环和尾环。
四环电阻：因误差环的色环只有金色或银色，色环中最后一环为金色或银色环肯定是第四环。
五环电阻：五环电阻的误差环比较多，所以可以很多五环电阻偏差环距其他环较远并且偏差环较宽。五环电阻首环距端部较近。还从阻值范围判断，因为一般电阻范围是。0- 10MΩ,如果读出的阻值超过这个范围，就是第一环选错了。
