断路器脱扣特性曲线你选对了吗？

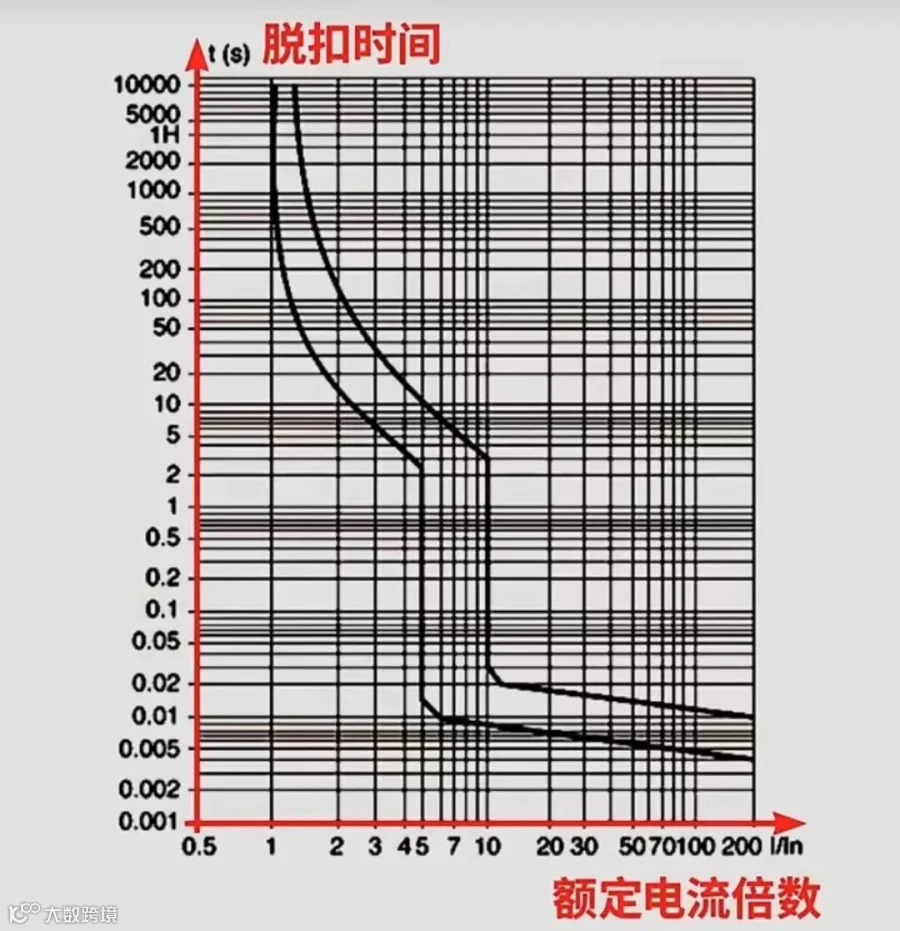

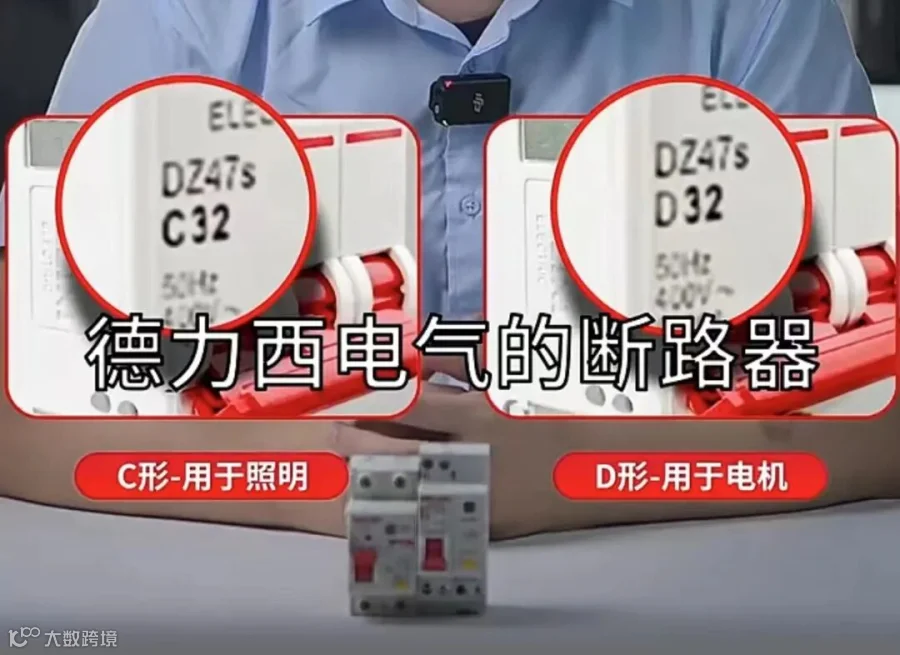

首先，我们来看C型脱扣曲线。横坐标表示额定电流倍数，纵坐标则表示脱扣时间。

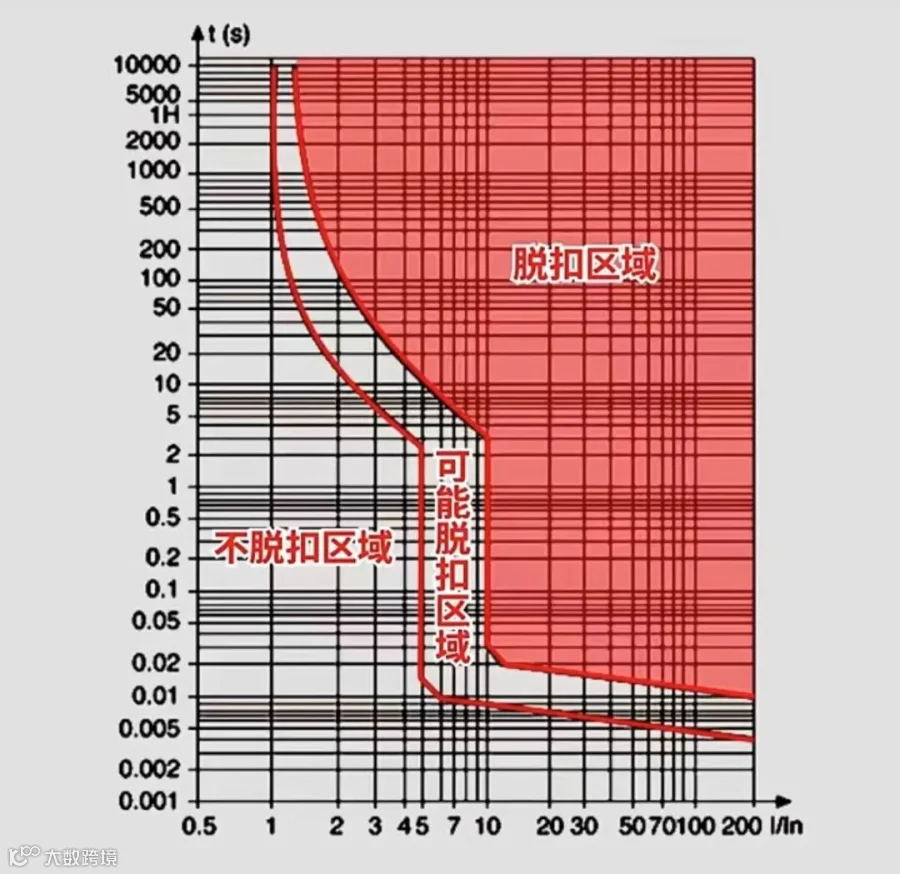

这两条曲线将图形划分为三个部分：在第一条曲线左边的区域，表示断路器在对应电流倍数的时间内不会脱扣，属于正常工作区域；两条曲线中间的部分属于误差带。因为断路器属于机械开关并且不同环境下的允许误差，表示断路器在对应电流倍数的时间内可能跳闸也可能不跳闸；而第二条曲线上边的区域则是断路器的跳闸脱扣区域，属于非正常操作情况。

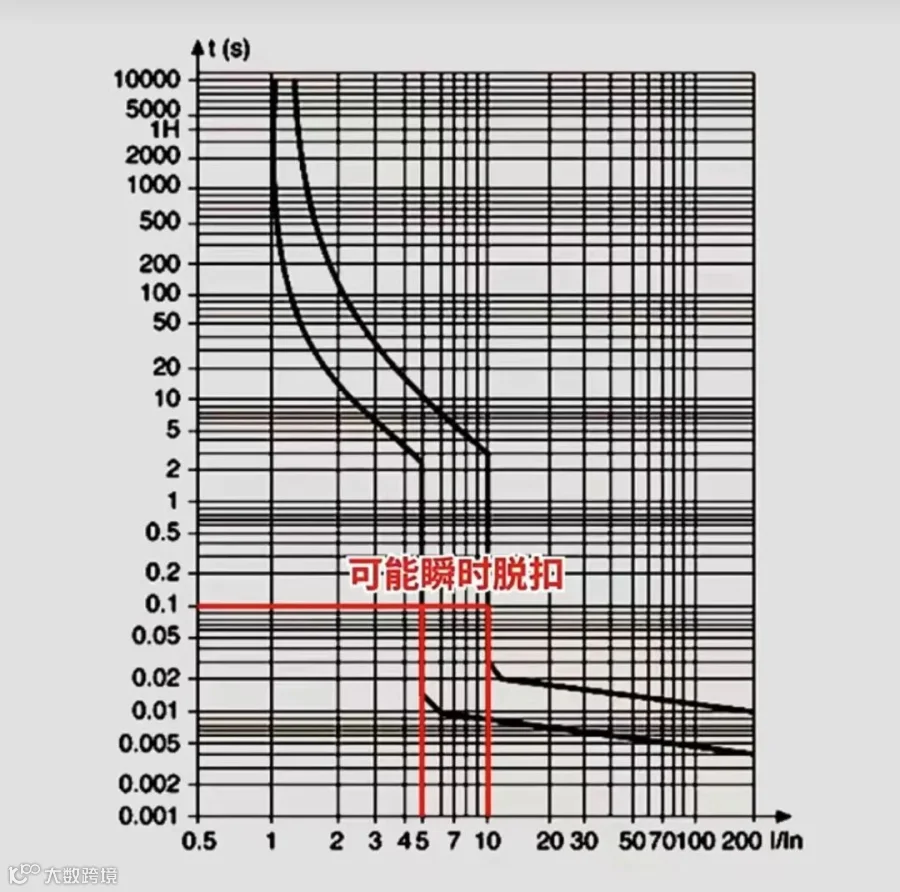

特别需要注意的是，在0.1秒时，大概在5到10倍的冲击电流就容易造成瞬时脱扣。适用于常规大电流电器设备配电电路、建筑照明等等。

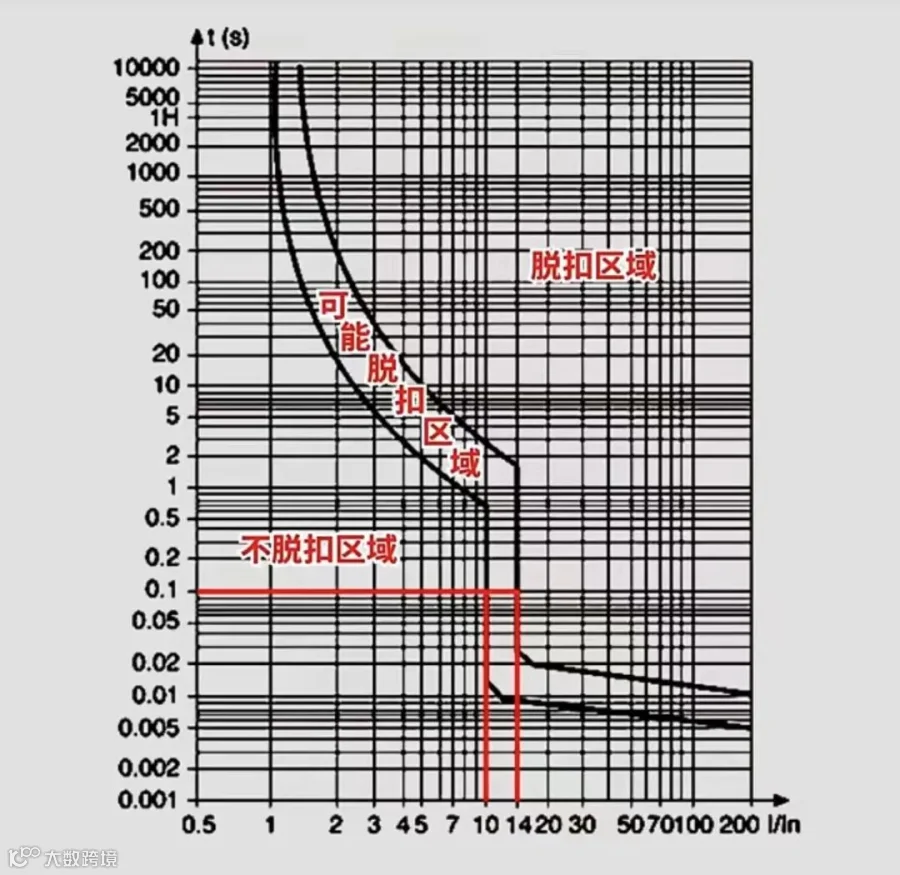

然后，我们来看看D型脱扣曲线。在0.1秒时，大致在10到14倍的冲击电流下，容易造成瞬时脱扣。

这个特点意味着，在短时间内，它能够承受较高的启动冲击电流，以应对启动电机或其他瞬时负载。这使得D型脱扣曲线更适合产生冲击性电流设备，比如电动机、变压器等 。
