低压断路器又称自动空气开关，指在电气线路中起接通、分断和承载额定工作电流的作用，在规定的异常电路条件下，当电路出现短路、过载能及时分断的机械开关电器。

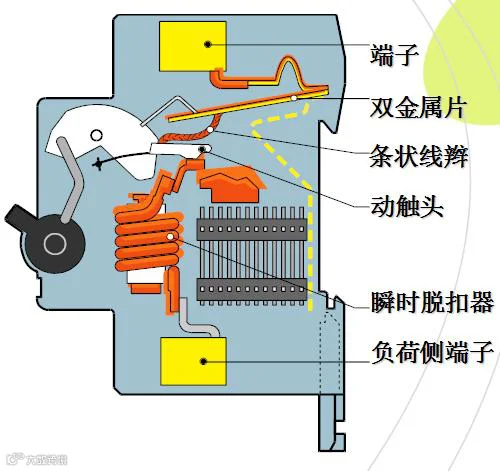

微型断路器主要由触点、灭弧系统及各种脱扣器和操作机构组成。
当电路正常工作时，各个脱扣器均不动作，而当电路发生短路、欠压或过载故障时，分别通过各自的脱扣器使锁扣被顶杆顶开，实现保护作用。
在微型断路器的选用我们要考虑到分断曲线！

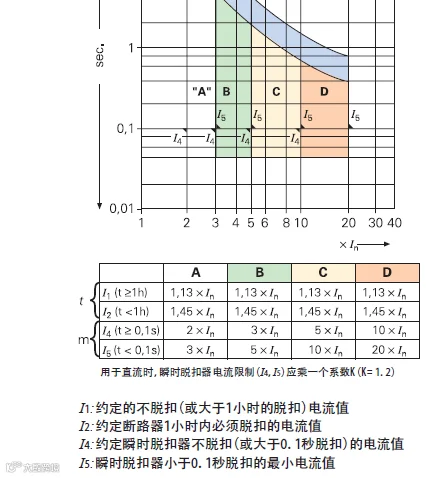

微型断路器的分断曲线分为A、B、C、D四种类型。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护；
B型断路器：2∼3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，但是现在使用较少；
C型断路器：5∼10倍额定电流，需要在0.1S内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路，目前主要在家庭照明电路中使用较多；
D型断路器：10∼20倍额定电流，主要用于瞬时电流较大的电器环境中，适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备；
基于上面分析我们了解到，普通的照明电路宜采用C型断路器，电机及其他感性负载宜采用D型断路器。

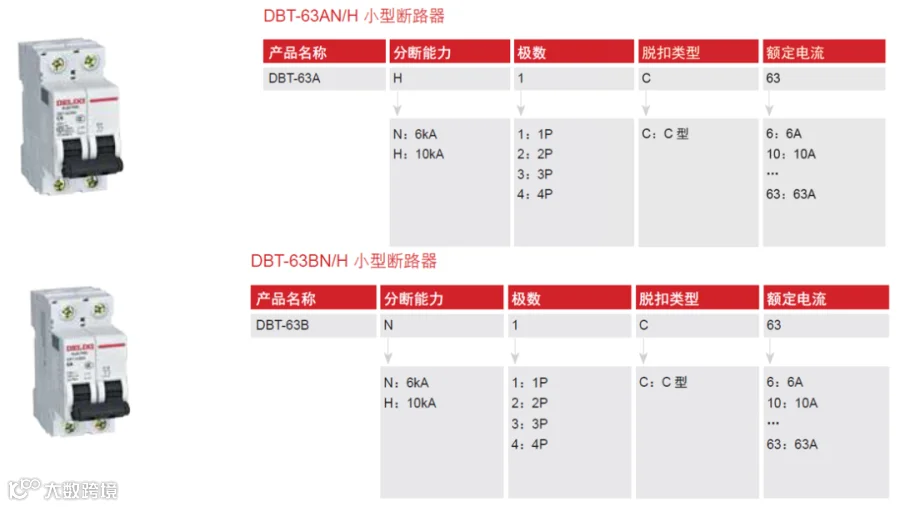

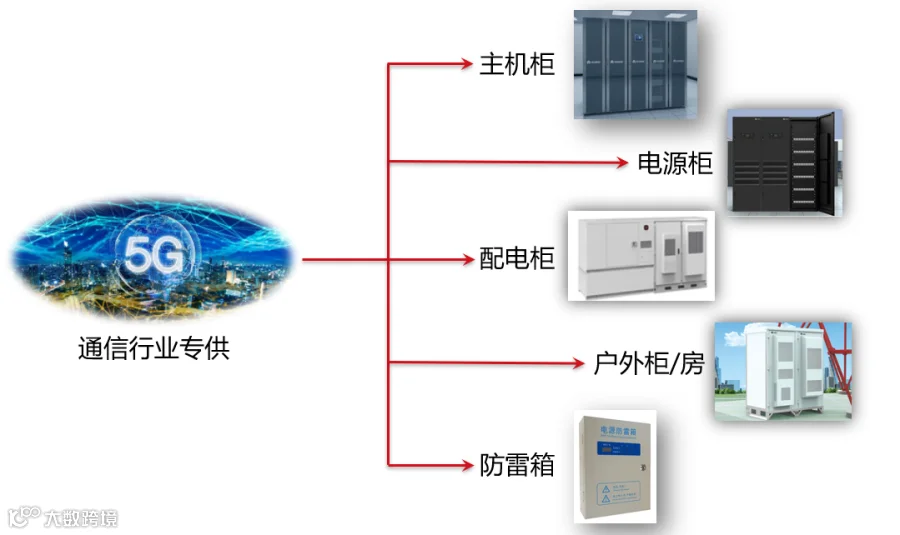

在一些特殊细分领域比如通信行里主机柜、电源柜、配电柜、户外配电柜及基站防雷箱等有一种专用的微型断路器，那就是DBT微型断路器。
这种微型断路器类型为C型，分断能力可达6kA和10kA,极数有1P、2P、3P、4P，额定电流从6A∼63A。
最后断路器的选用应基于以下几点：
1）根据负载类型选择断路器的类型；
2）低压断路器的极限通断能力应大于或等于电路最大短路电流；
3）过流脱扣器的额定电流大于或等于线路的最大负载电流。
