剩余电流断路器为什么要定义最大分断时间指标？

德力西电气e电工

2020-05-14

导读：德教授开讲

我是德教授，你们的Professor德，用最通俗的语言说最专业的那些事儿。德教授开讲，进阶电工技术大牛的必听讲堂。

欢迎大家在评论区留言，向德教授提问，与电工朋友们交流学习。

今天的德教授开讲，我们来聊聊剩余电流断路器为什么要定义最大分断时间指标？

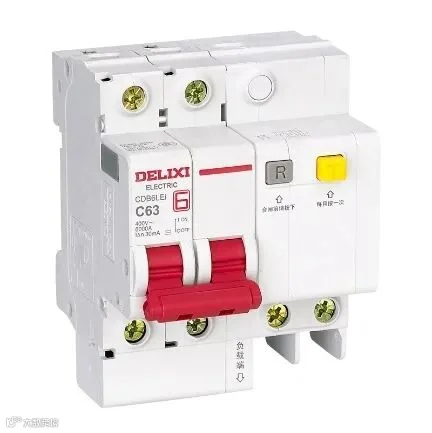

剩余电流动作断路器，其主要作用：接通和分断、短路保护、过载保护、漏电流保护。

当线路中因为线路绝缘老化或人体触电而产生漏电流时，就会发生电击事故，是最常见、最容易发生的，也可以说是对人身安全最危险的一种电气事故，漏电流保护作为剩余电流断路器主要作用之一，便会发挥其作用，切断电路。

剩余电流动作时间作为剩余电流断路器的主要技术指标，便于更好的阐述为什么剩余电流断路器要定义分断时间指标，将分为三部分来解释：

一、电击定义、电流效应

二、剩余电流断路器工作原理

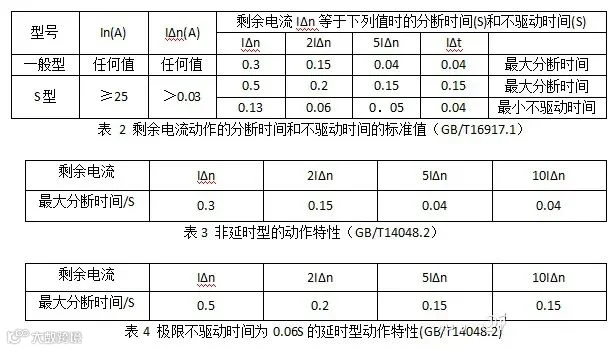

三、国家标准关于剩余电流最大分断时间的定义

电击定义、电流效应

电击在国标中的定义如下：

1.在国标GB4776-84中1.4中触电中有电击：电流通过人体或动物体而引起的病理、生理效应。

2.在建筑物的电气装置电击防护GB 14821.1-93中3-1也有定义。

电击（触电）：电流通过人体或牲畜体而引起的病理生理效应。

3.在电击防护装置和设备的通用部分GBT17045-1997中4.6也有定义。

电击：电流流经人体或动物体，使其产生病理生理效应。(IEV 826-03-04)

电流效应：电流通过人体时主要对人体的肌肉、血液循环和呼吸的功能产生影响，有时还引起严重的灼伤，对人体伤害的程度与电流的大小、电流通过人体的部位以及电流持续时间的长短有关。

IEC 60479-1/GB13870.1规定了电流/时间关系的四个区域，叙述了每个区域内电流流过人体的生理效应(见图1和表1)，任何一个与带电金属体相接触都可能会承受电击。

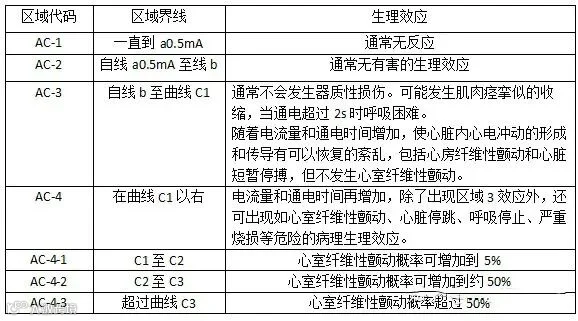

表1 15-100Hz正弦交流电的时间/电流区域（GB13870.1）

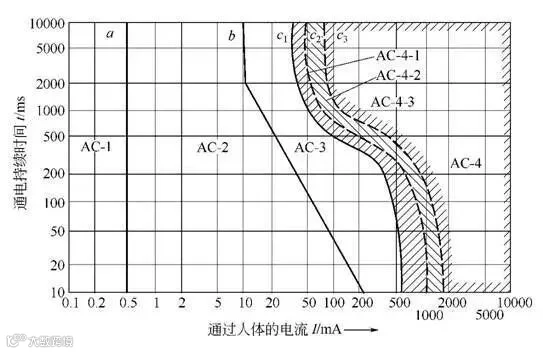

图1 15-100Hz正弦交流电的时间/电流效应区域的划分（GB13870.1）

图1中心室纤维性颤动的效应，其电流通道为“左手到双脚”，其它电流通道这里就不再叙述。

剩余电流断路器工作原理

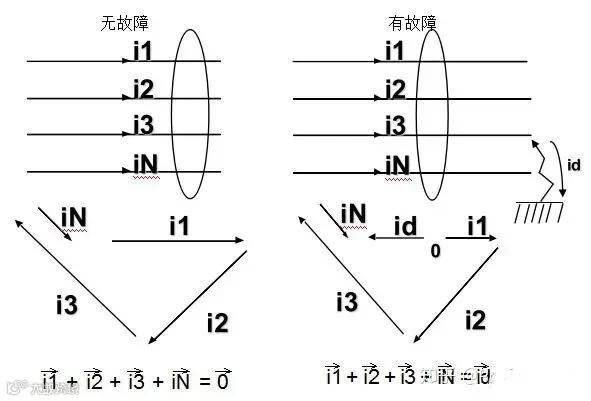

2.1剩余电流的检测原理：传感器检测相线与中线电流的矢量和。

(1)通过安装于所有带电导体之上的电流互感器，检测故障电流

(2)测量并计算电流瞬时值的矢量和

(3)通过磁线圈或继电器令保护装置脱扣，将故障回路断开

2.2剩余电流断路器的动作灵敏度

根据 IEC 61008， 61009， 755，60947-2等标准，分为

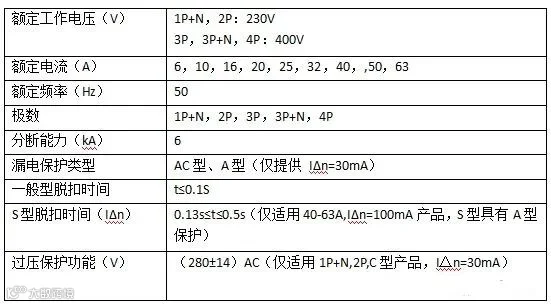

家用的剩余电流断路器一般都在300mA以下。但是德力西电气发布的“爱家”与市面上常规漏电保护产品不同，此次“爱家”系列不仅包含30mA漏电保护，还具备10mA微小漏电保护规格，在发生漏电时能够当机立断在0.1秒内快速实现分断，所以无论是家人在潮湿环境触碰，还是孩子用尖锐物品误插插座，“爱家”系列都能在各种用电危险可能发生时进行及时防护，让有老人、孩子的家庭更加安全无忧。
