在分析「软启和变频回路断路器该怎么选择」问题之前，我们先认识一下软启和变频断路器吧！
什么是软启？
软启，即软启动器，是一种集电机软启动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联晶闸管及其电子控制电路。运用不同的方法，控制三相反并联晶闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软启动器具有哪些保护功能？
（1）过载保护功能：软启动器引进了电流控制环，因而随时跟踪检测电机电流的变化状况。通过增加过载电流的设定和反时限控制模式，实现了过载保护功能，使电机过载时，关断晶闸管并发出报警信号。
（2）缺相保护功能：工作时，软启动器随时检测三相线电流的变化，一旦发生断流，即可作出缺相保护反应。
（3）过热保护功能：通过软启动器内部热继电器检测晶闸管散热器的温度，一旦散热器温度超过允许值后自动关断晶闸管，并发出报警信号。
（4）其它功能：通过电子电路的组合，还可在系统中实现其它种种联锁保护。
电动机软启是运用串接于电源与被控电机之间的软启动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至启动结束，赋予电机全电压，即为软起动，在软起动过程中，电机启动转矩逐渐增加，转速也逐渐增加。

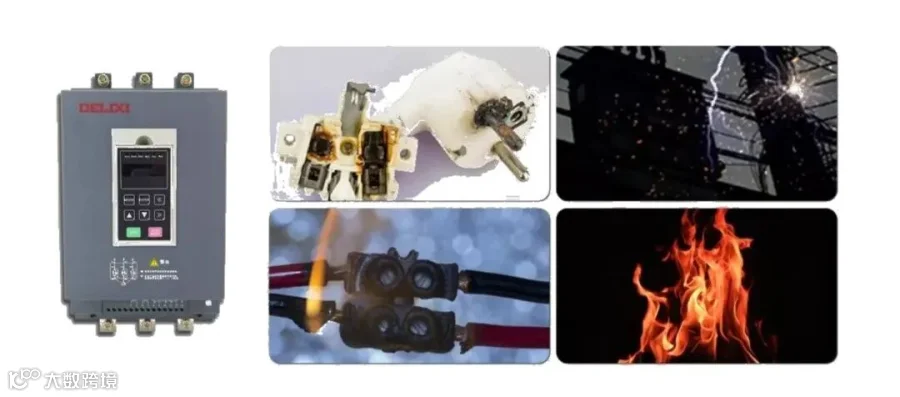

CDJ1-K3系列内置旁路式软起动器
CDJ1 软起动器可成功地解决交流电动机起动时造成的较大起动电流对供电电压质量的影响和供电线路电耗增大以及对机械设备冲击等问题；
什么是变频回路断路器？
断路器搭载变频器使用(俗称空气开关)，是一种不仅能正常接通和断开电路，并能在过电流、逆、由二流、短路和失(欠)电压等非正常供电情况下动作的开关电器。
当变频器需要检修，或者因某种原因而长时间不不用时，将断路器切断，使变频器与电动机的绝缘隔离，当变频器输入侧发生短路等故障时，进行电气保护。
软启与变频器有什么关系
软启动器和变频器是两种完全不同用途的产品。
变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软启动器实际上是个调压器，用于电机启动时，输出只改变电压并没有改变频率。变频器具备所有软启动器功能，但它的价格比软起动器贵得多，结构也复杂得多。
软启动器、变频器和断路器的关系
变频器和断路器
在正常情况下，因为变频器本身在不断地对输出电流进行检测，并在出现因过载或短路等原因造成的大电流时启动其保护功能，停止变频器的输出并切断电源和负载的联系，所以并不需要专门设置配电用断路器。
但是，当变频器内部发生故障时，变频器本身有时将不能自行切断输出电流，而必须由接在线路上的断路器来切断变频器与电源的联系，以达到防止事故进一步扩大的目的。
软启动器和断路器
大多数软启动器在晶闸管两侧有旁路接触器触头，其作用是：
①控制柜具有了两种启动方式（直接起动、软起动）；
②软启动结束，旁路接触器闭合，使软启动器退出运行，直至停车时，再次投入，这样即延长了软启动器的寿命，又使电网避免了谐波污染，还可减少软启动器中的晶闸管发热损耗。
软启和变频回路断路器该怎么选择？
1、软启动负载，仅仅是启动阶段降低了启动电流，特别是启动完成后，完全就是普通电机负载，因此选用电机保护型断路器更合适。

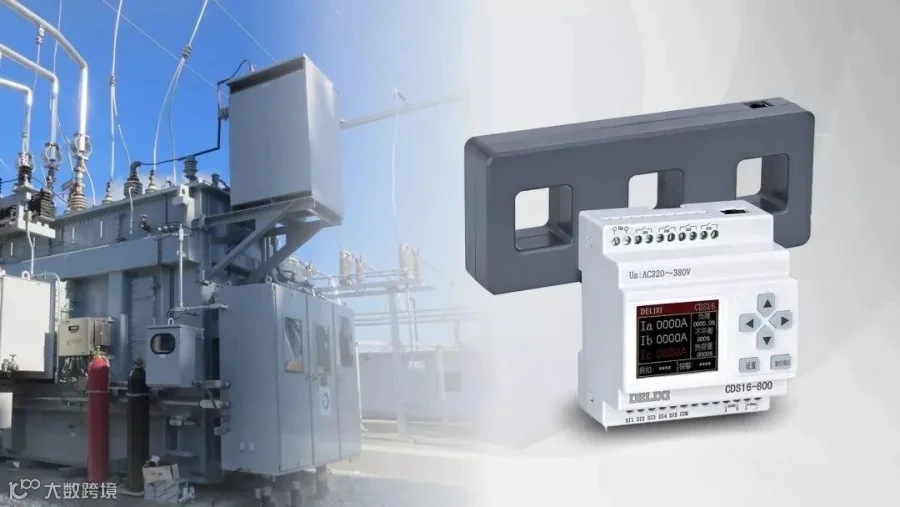

CDS16系列电动机综合保护器
CDS16系列电动机综合保护器在电动机的主电路出现断相、过载、堵转等非正常工作状态时，可及时断开开关电器触头，分断电动机三相电源，可靠地保护电动机。
2、变频电机负载，其负载特性跟普通电机负载特性几乎完全不同：
①变频器停用或维修时,可通过断路器切断与电源之间的连接；
②断路器具有过电流和欠电压等保护功能,可对变频器起一定的保护作用。而接触器可通过按钮开关方便地控制变频器的通电与断电。
所以电机保护型断路器的保护特性与其无法配合，只需要具备短路保护的断路器即可。
