在我们日常生活中，比如说常见的热水器、保温箱、热饭器等内部就用应用到加热管，那么加热管其实也有分很多种工作电压类型的，你知道吗？
比如说低压直流电加热的工作电压有12V、24V、36V、48V、72V、110V，常见的交流电加热管工作电压一般是220V、380V的，就给大家介绍一下交流电加热管的接线方法吧。
电热管的接线方法常用的分为两种，一种是三角形接法，另一种是星型接法，下面我们介绍加热管的这两种接线方法。

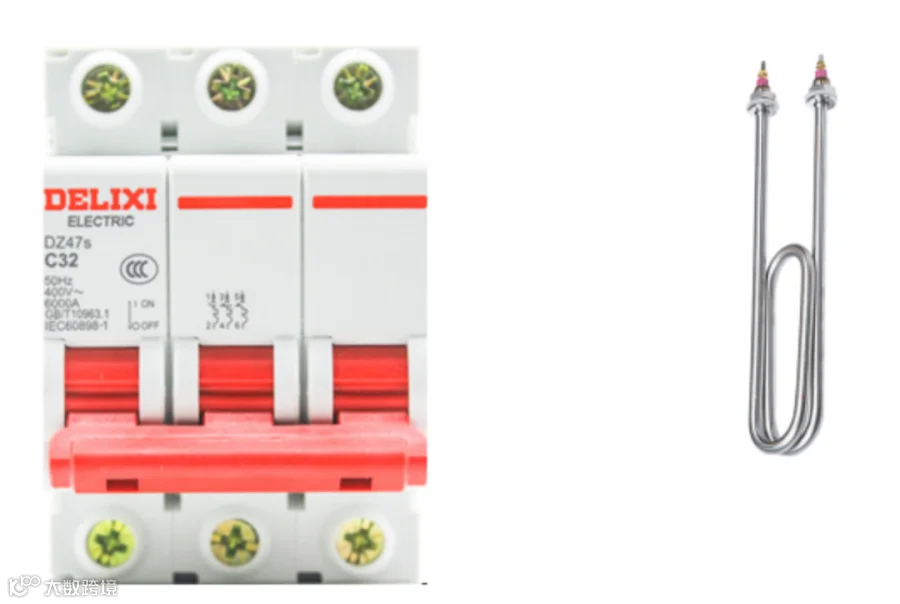

首先我们准备一个德力西电气的3P断路器，其次再准备三根同型号的220V和380V的加热管。

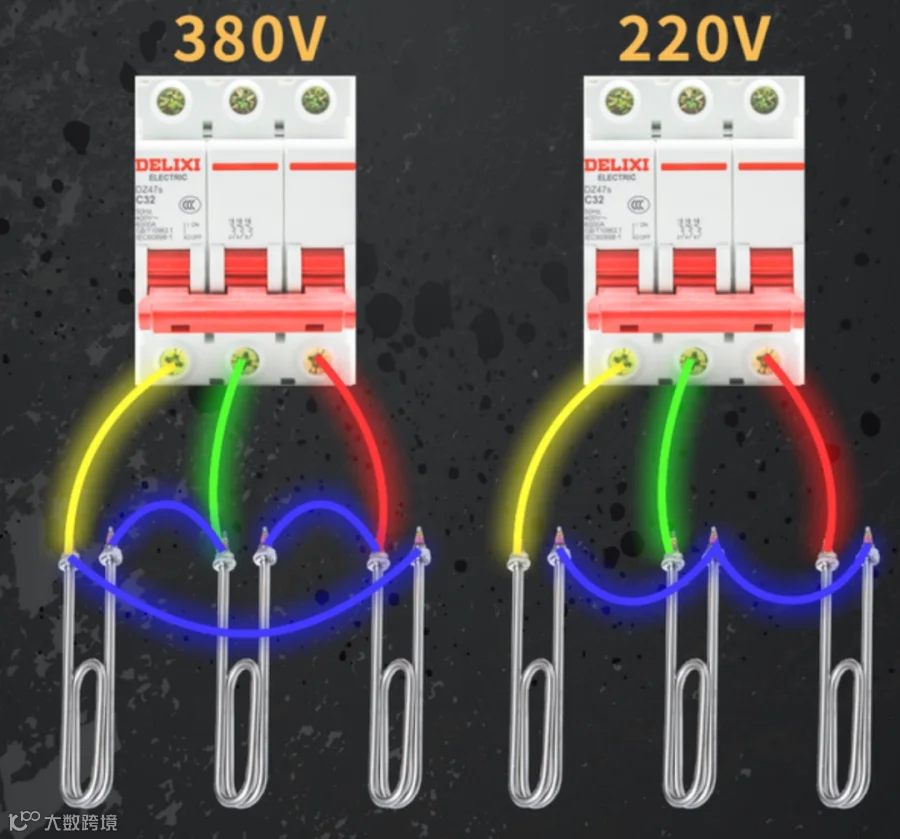

我们注意如果是接3个同型号的380V加热管，那么是要采用三角形接法，如果是接3个220加热管，那么是要采用星型接法。
三角形接法也就是将每个加热管元件的首段接另一个加热管的尾端，三个接点分别接断路器的三根相线即可，这种接线方法的特点就是三个电加热管的额定电压是380V的。
星型接法也就是三个电热管的加热元件，每个元件的首段连在一起，这个点我们称为中性点，然后将三个元件的尾端分别接断路器的三根相线即可，这种接线方法的特点是三个电加热管的额定电压是220V的，如果三个元件的电阻值不同的话，那么中性点应该接零线。
这里我们注意一下，如果三个加热管中有其中一个损坏了的话，那么其他两个加热管就变为串联的状态。根据串联分压，剩下两个加热管的工作电压就变为190V了，虽然它们可以工作，但是功率是会衰减的哦。
大家有没有发现，这接法就跟三相电机的接线是类似的，三相电机是不需要零线的，常见的三相异步电机三个绕组的阻值也是相同的，一般3KW以下的小功率三相电机为星形接法，4KW以上的大功率三相电机为三角形接法，我们在接电加热管时可以直接套用这两种接法哦，是不是很简单，你掌握了吗？
